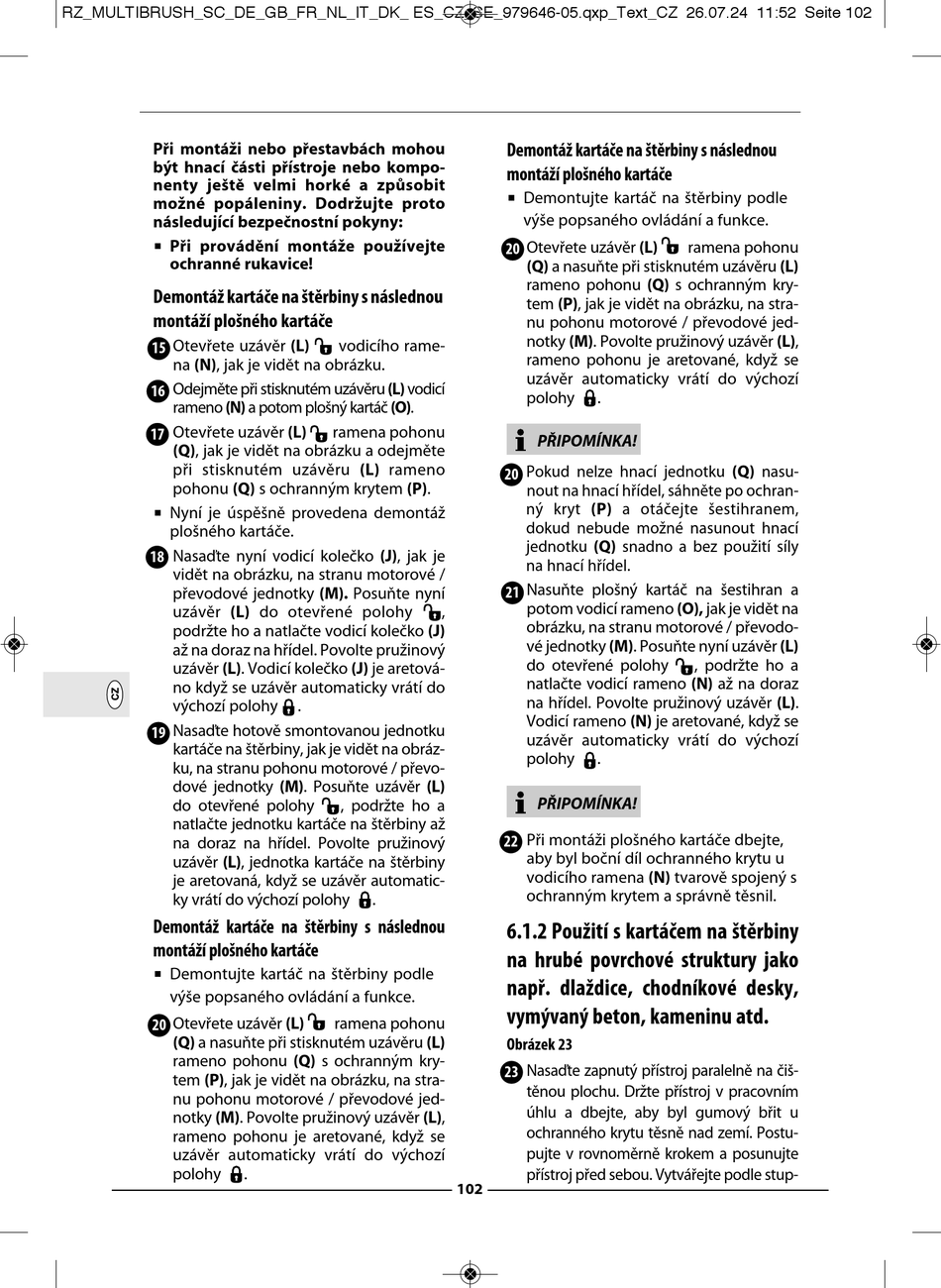

RZ_MULTIBRUSH_SC_DE_GB_FR_NL_IT_DK_ ES_CZ_SE_979646-05.qxp_Text_CZ 26.07.24 11:52 Seite 102
Při montáži nebo přestavbách mohou
být hnací části přístroje nebo kompo-
nenty ještě velmi horké a způsobit
možné popáleniny. Dodržujte proto
následující bezpečnostní pokyny :
Při provádění montáže používejte
ochranné rukavice!
Demontáž kartáče na štěrbiny s následnou
montáží plošného kartáče
15
Otevřete uzávěr (L)
na (N), jak je vidět na obrázku.
16
Odejměte při stisknutém uzávěru (L) vodicí
rameno (N) a potom plošný kartáč (O).
17
Otevřete uzávěr (L)
(Q), jak je vidět na obrázku a odejměte
při stisknutém uzávěru (L) rameno
pohonu (Q) s ochranným krytem (P).
Nyní je úspěšně provedena demontáž
plošného kartáče.
18
Nasaďte nyní vodicí kolečko (J), jak je
vidět na obrázku, na stranu motorové /
převodové jednotky (M). Posuňte nyní
uzávěr (L) do otevřené polohy
podržte ho a natlačte vodicí kolečko (J)
až na doraz na hřídel. Povolte pružinový
uzávěr (L). Vodicí kolečko (J) je aretová-
no když se uzávěr automaticky vrátí do
výchozí polohy
19
Nasaďte hotově smontovanou jednotku
kartáče na štěrbiny, jak je vidět na obráz-
ku, na stranu pohonu motorové / převo-
dové jednotky (M). Posuňte uzávěr (L)
do otevřené polohy
natlačte jednotku kartáče na štěrbiny až
na doraz na hřídel. Povolte pružinový
uzávěr (L), jednotka kartáče na štěrbiny
je aretovaná, když se uzávěr automatic-
ky vrátí do výchozí polohy
Demontáž kartáče na štěrbiny s následnou
montáží plošného kartáče
Demontujte kartáč na štěrbiny podle
výše popsaného ovládání a funkce.
20
Otevřete uzávěr (L)
(Q) a nasuňte při stisknutém uzávěru (L)
rameno pohonu (Q) s ochranným kry-
tem (P), jak je vidět na obrázku, na stra-
nu pohonu motorové / převodové jed-
notky (M). Povolte pružinový uzávěr (L),
rameno pohonu je aretované, když se
uzávěr automaticky vrátí do výchozí
polohy
vodicího rame-
ramena pohonu
.
, podržte ho a
.
ramena pohonu
.
Demontáž kartáče na štěrbiny s následnou
montáží plošného kartáče
Demontujte kartáč na štěrbiny podle
výše popsaného ovládání a funkce.
20
Otevřete uzávěr (L)
(Q) a nasuňte při stisknutém uzávěru (L)
rameno pohonu (Q) s ochranným kry-
tem (P), jak je vidět na obrázku, na stra-
nu pohonu motorové / převodové jed-
notky (M). Povolte pružinový uzávěr (L),
rameno pohonu je aretované, když se
uzávěr automaticky vrátí do výchozí
polohy
.
PŘIPOMÍNKA!
20
Pokud nelze hnací jednotku (Q) nasu-
nout na hnací hřídel, sáhněte po ochran-
ný kryt (P) a otáčejte šestihranem,
dokud nebude možné nasunout hnací
jednotku (Q) snadno a bez použití síly
na hnací hřídel.
21
Nasuňte plošný kartáč na šestihran a
potom vodicí rameno (O), jak je vidět na
,
obrázku, na stranu motorové / převodo-
vé jednotky (M). Posuňte nyní uzávěr (L)
do otevřené polohy
natlačte vodicí rameno (N) až na doraz
na hřídel. Povolte pružinový uzávěr (L).
Vodicí rameno (N) je aretované, když se
uzávěr automaticky vrátí do výchozí
polohy
.
PŘIPOMÍNKA!
22
Při montáži plošného kartáče dbejte,
aby byl boční díl ochranného krytu u
vodicího ramena (N) tvarově spojený s
ochranným krytem a správně těsnil.
6.1.2 Použití s kartáčem na štěrbiny
na hrubé povrchové struktury jako
např. dlaždice, chodníkové desky,
vymývaný beton, kameninu atd.
Obrázek 23
23
Nasaďte zapnutý přístroj paralelně na čiš-
těnou plochu. Držte přístroj v pracovním
úhlu a dbejte, aby byl gumový břit u
ochranného krytu těsně nad zemí. Postu-
pujte v rovnoměrně krokem a posunujte
přístroj před sebou. Vytvářejte podle stup-
102
