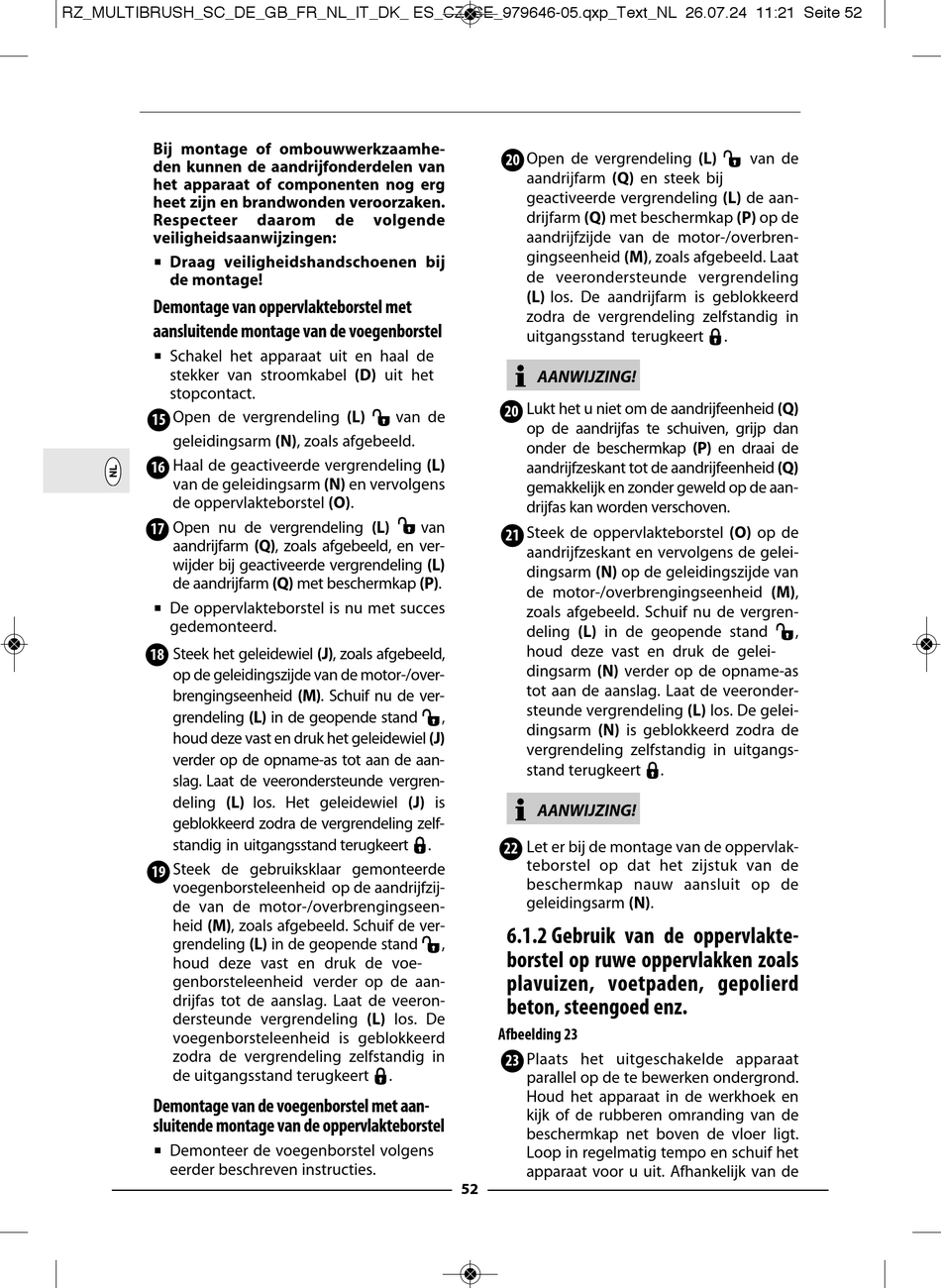

RZ_MULTIBRUSH_SC_DE_GB_FR_NL_IT_DK_ ES_CZ_SE_979646-05.qxp_Text_NL 26.07.24 11:21 Seite 52
Bij montage of ombouwwerkzaamhe-
den kunnen de aandrijfonderdelen van
het apparaat of componenten nog erg
heet zijn en brandwonden veroorzaken.
Respecteer
veiligheids aanwijzingen:
Draag veiligheidshandschoenen bij
de montage!
Demontage van oppervlakteborstel met
aansluitende montage van de voegenborstel
Schakel het apparaat uit en haal de
stekker van stroomkabel (D) uit het
stopcontact.
15
Open de vergrendeling (L)
geleidingsarm (N), zoals afgebeeld.
16
Haal de geactiveerde vergrendeling (L)
van de geleidingsarm (N) en vervolgens
de oppervlakteborstel (O).
17
Open nu de vergrendeling (L)
aandrijfarm (Q), zoals afgebeeld, en ver-
wijder bij geactiveerde vergrendeling (L)
de aandrijfarm (Q) met beschermkap (P).
De oppervlakteborstel is nu met succes
gedemonteerd.
18
Steek het geleidewiel (J), zoals afgebeeld,
op de geleidingszijde van de motor-/over-
brengingseenheid (M). Schuif nu de ver-
grendeling (L) in de geopende stand
houd deze vast en druk het geleidewiel (J)
verder op de opname-as tot aan de aan-
slag. Laat de veerondersteunde vergren-
deling (L) los. Het geleidewiel (J) is
geblokkeerd zodra de vergrendeling zelf-
standig in uitgangsstand terugkeert
19
Steek de gebruiksklaar gemonteerde
voegenborsteleenheid op de aandrijfzij-
de van de motor-/overbrengingseen-
heid (M), zoals afgebeeld. Schuif de ver-
grendeling (L) in de geopende stand
houd deze vast en druk de voe-
genborsteleenheid verder op de aan-
drijfas tot de aanslag. Laat de veeron-
dersteunde vergrendeling (L) los. De
voegenborsteleenheid is geblokkeerd
zodra de vergrendeling zelfstandig in
de uitgangsstand terugkeert
Demontage van de voegenborstel met aan-
sluitende montage van de oppervlakteborstel
Demonteer de voegenborstel volgens
eerder beschreven instructies.
daarom
de
volgende
van de
van
.
.
20
Open de vergrendeling (L)
aandrijfarm (Q) en steek bij
geactiveerde vergrendeling (L) de aan-
drijfarm (Q) met beschermkap (P) op de
aandrijfzijde van de motor-/overbren-
gingseenheid (M), zoals afgebeeld. Laat
de veerondersteunde vergrendeling
(L) los. De aandrijfarm is geblokkeerd
zodra de vergrendeling zelfstandig in
uitgangsstand terugkeert
AANWIJZING!
20
Lukt het u niet om de aandrijfeenheid (Q)
op de aandrijfas te schuiven, grijp dan
onder de beschermkap (P) en draai de
aandrijfzeskant tot de aandrijfeenheid (Q)
gemakkelijk en zonder geweld op de aan-
drijfas kan worden verschoven.
21
Steek de oppervlakteborstel (O) op de
aandrijfzeskant en vervolgens de gelei-
dingsarm (N) op de geleidingszijde van
de motor-/overbrengingseenheid (M),
zoals afgebeeld. Schuif nu de vergren-
deling (L) in de geopende stand
houd deze vast en druk de gelei-
dingsarm (N) verder op de opname-as
tot aan de aanslag. Laat de veeronder-
steunde vergrendeling (L) los. De gelei-
,
dingsarm (N) is geblokkeerd zodra de
vergrendeling zelfstandig in uitgangs-
stand terugkeert
AANWIJZING!
22
Let er bij de montage van de oppervlak-
teborstel op dat het zijstuk van de
beschermkap nauw aansluit op de
geleidingsarm (N).
6.1.2 Gebruik van de oppervlakte-
,
borstel op ruwe oppervlakken zoals
plavuizen, voetpaden, gepolierd
beton, steengoed enz.
Afbeelding 23
23
Plaats het uitgeschakelde apparaat
parallel op de te bewerken ondergrond.
Houd het apparaat in de werkhoek en
kijk of de rubberen omranding van de
beschermkap net boven de vloer ligt.
Loop in regelmatig tempo en schuif het
apparaat voor u uit. Afhankelijk van de
52
