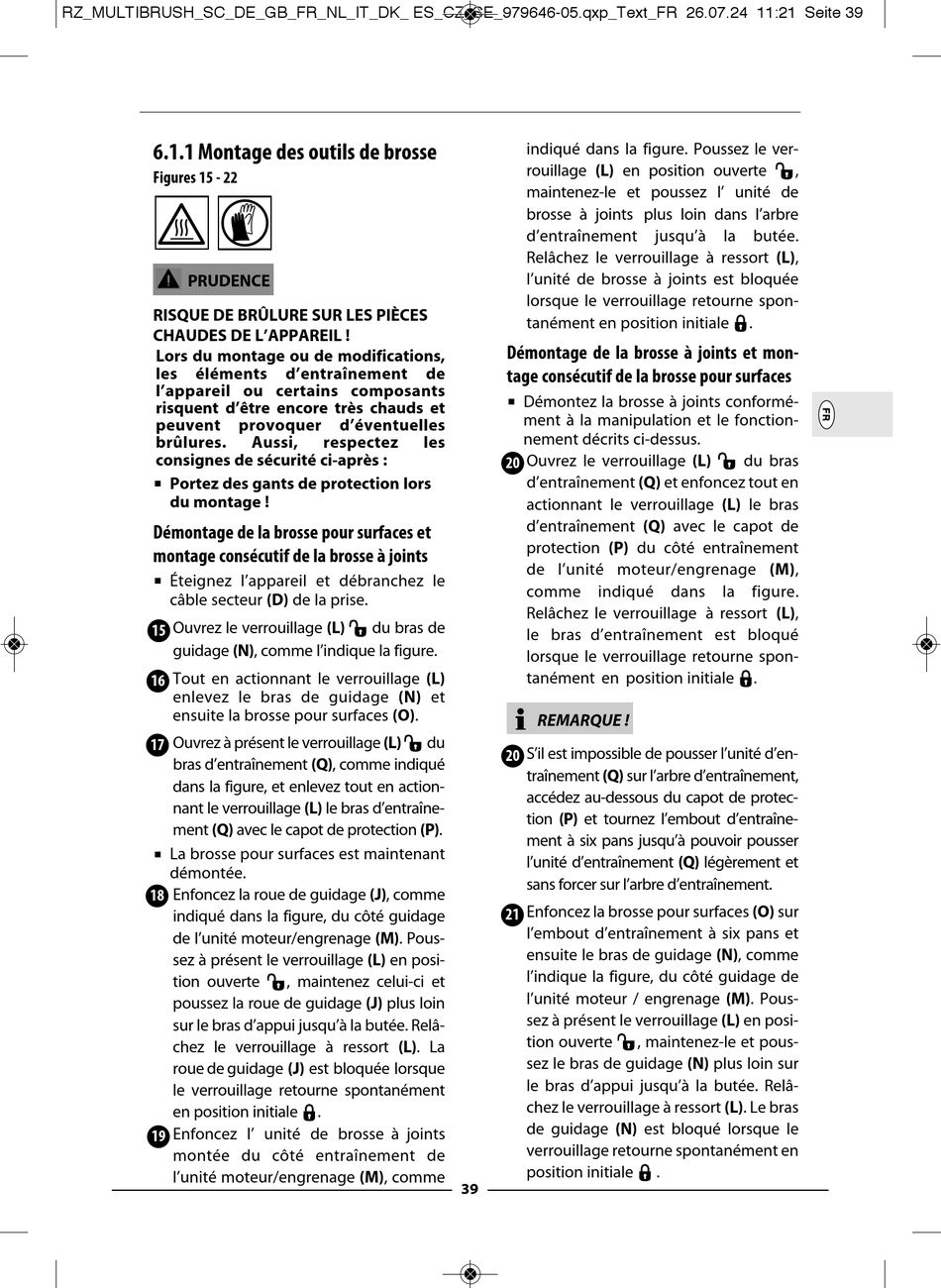

6.1.1 Montage des outils de brosse
Figures 15 - 22
PRUDENCE
RISQUE DE BRÛLURE SUR LES PIÈCES
CHAUDES DE L'APPAREIL !
Lors du montage ou de modifications,
les éléments
l'appareil ou certains composants
risquent d'être encore très chauds et
peuvent provoquer
brûlures.
consignes de sécurité ci-après :

Portez des gants de protection lors
du montage !
Démontage de la brosse pour surfaces et
montage consécutif de la brosse à joints

Éteignez l'appareil et débranchez le
câble secteur (D) de la prise.
15
Ouvrez le verrouillage (L)
guidage (N), comme l'indique la figure.
16
Tout en actionnant le verrouillage (L)
enlevez le bras de guidage (N) et
ensuite la brosse pour surfaces (O).
17
Ouvrez à présent le verrouillage (L)
bras d'entraînement (Q), comme indiqué
dans la figure, et enlevez tout en action-
nant le verrouillage (L) le bras d'entraîne-
ment (Q) avec le capot de protection (P).

La brosse pour surfaces est maintenant
démontée.
18
Enfoncez la roue de guidage (J), comme
indiqué dans la figure, du côté guidage
de l'unité moteur/engrenage (M). Pous-
sez à présent le verrouillage (L) en posi-
tion ouverte
poussez la roue de guidage (J) plus loin
sur le bras d'appui jusqu'à la butée. Relâ-
chez le verrouillage à ressort (L). La
roue de guidage (J) est bloquée lorsque
le verrouillage retourne spontanément
en position initiale
19
Enfoncez l' unité de brosse à joints
montée du côté entraînement de
l'unité moteur/engrenage (M), comme
d'entraînement de
d'éventuelles
Aussi, respectez les
du bras de
du
, maintenez celui-ci et
.
indiqué dans la figure. Poussez le ver-
rouillage (L) en position ouverte
maintenez-le et poussez l' unité de
brosse à joints plus loin dans l'arbre
d'entraînement jusqu'à la butée.
Relâchez le verrouillage à ressort (L),
l'unité de brosse à joints est bloquée
lorsque le verrouillage retourne spon-
tanément en position initiale
Démontage de la brosse à joints et mon-
tage consécutif de la brosse pour surfaces

Démontez la brosse à joints conformé-
ment à la manipulation et le fonction-
nement décrits ci-dessus.
20
Ouvrez le verrouillage (L)
d'entraînement (Q) et enfoncez tout en
actionnant le verrouillage (L) le bras
d'entraînement (Q) avec le capot de
protection (P) du côté entraînement
de l'unité moteur/engrenage (M),
comme indiqué dans la figure.
Relâchez le verrouillage à ressort (L),
le bras d'entraînement est bloqué
lorsque le verrouillage retourne spon-
tanément en position initiale
REMARQUE !
20
S'il est impossible de pousser l'unité d'en-
traînement (Q) sur l'arbre d'entraînement,
accédez au-dessous du capot de protec-
tion (P) et tournez l'embout d'entraîne-
ment à six pans jusqu'à pouvoir pousser
l'unité d'entraînement (Q) légèrement et
sans forcer sur l'arbre d'entraînement.
21
Enfoncez la brosse pour surfaces (O) sur
l'embout d'entraînement à six pans et
ensuite le bras de guidage (N), comme
l'indique la figure, du côté guidage de
l'unité moteur / engrenage (M). Pous-
sez à présent le verrouillage (L) en posi-
tion ouverte , maintenez-le et pous-
sez le bras de guidage (N) plus loin sur
le bras d'appui jusqu'à la butée. Relâ-
chez le verrouillage à ressort (L). Le bras
de guidage (N) est bloqué lorsque le
verrouillage retourne spontanément en
position initiale
