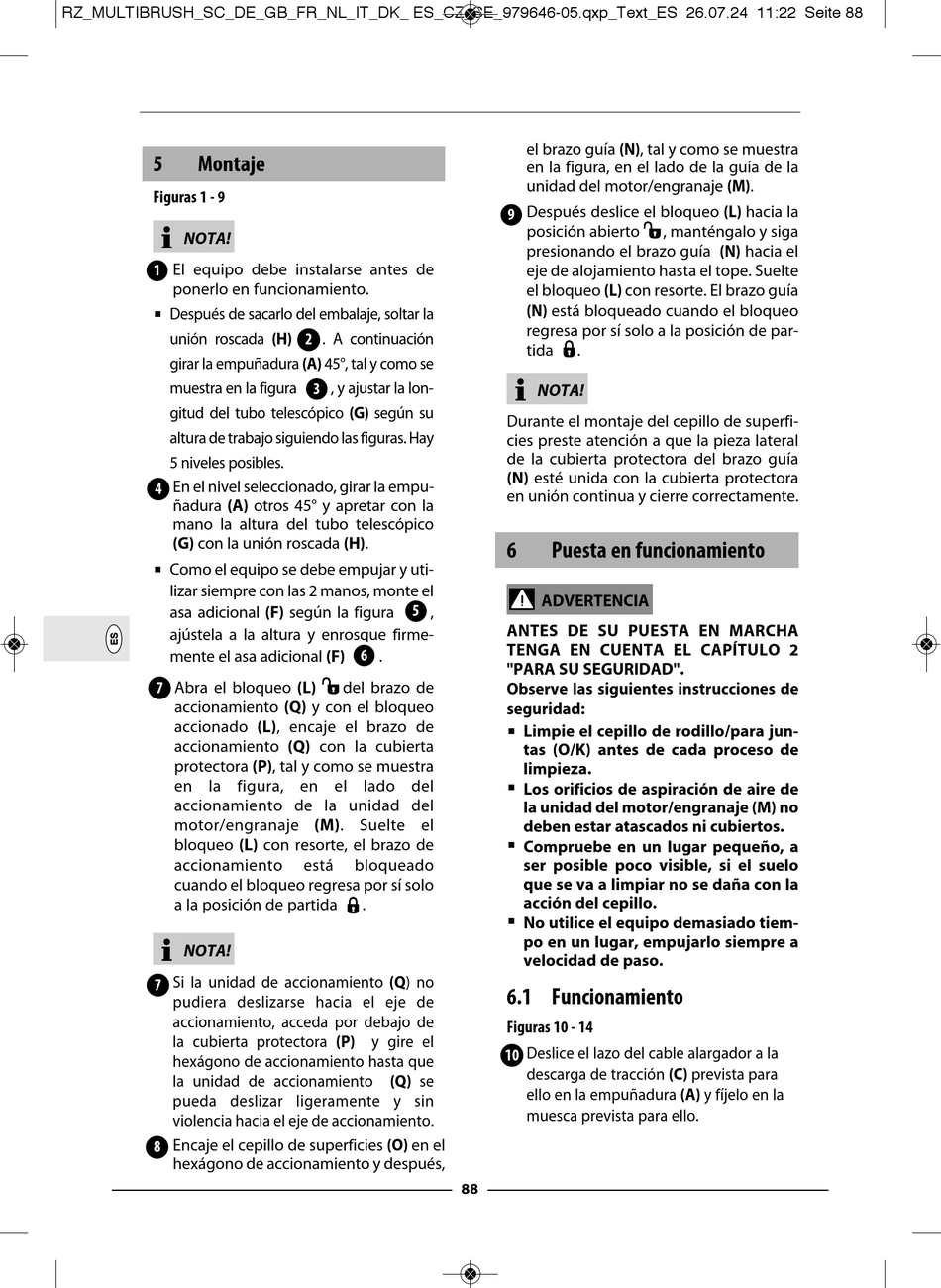

RZ_MULTIBRUSH_SC_DE_GB_FR_NL_IT_DK_ ES_CZ_SE_979646-05.qxp_Text_ES 26.07.24 11:22 Seite 88
5
Montaje
Figuras 1 - 9
NOTA!
1
El equipo debe instalarse antes de
ponerlo en funcionamiento.
Después de sacarlo del embalaje, soltar la
unión roscada (H)
girar la empuñadura (A) 45°, tal y como se
muestra en la figura
gitud del tubo telescópico (G) según su
altura de trabajo siguiendo las figuras. Hay
5 niveles posibles.
4
En el nivel seleccionado, girar la empu-
ñadura (A) otros 45° y apretar con la
mano la altura del tubo telescópico
(G) con la unión roscada (H).
Como el equipo se debe empujar y uti-
lizar siempre con las 2 manos, monte el
asa adicional (F) según la figura
ajústela a la altura y enrosque firme-
mente el asa adicional (F)
7
Abra el bloqueo (L)
accionamiento (Q) y con el bloqueo
accionado (L), encaje el brazo de
accionamiento (Q) con la cubierta
protectora (P), tal y como se muestra
en la figura, en el lado del
accionamiento de la unidad del
motor/engranaje (M). Suelte el
bloqueo (L) con resorte, el brazo de
accionamiento
cuando el bloqueo regresa por sí solo
a la posición de partida
NOTA!
7
Si la unidad de accionamiento (Q) no
pudiera deslizarse hacia el eje de
accionamiento, acceda por debajo de
la cubierta protectora (P) y gire el
hexágono de accionamiento hasta que
la unidad de accionamiento (Q) se
pueda deslizar ligeramente y sin
violencia hacia el eje de accionamiento.
8
Encaje el cepillo de superficies (O) en el
hexágono de accionamiento y después,
2
. A continuación
3
, y ajustar la lon-
5
,
6
.
del brazo de
está
bloqueado
.
88
88
el brazo guía (N), tal y como se muestra
en la figura, en el lado de la guía de la
unidad del motor/engranaje (M).
9
Después deslice el bloqueo (L) hacia la
posición abierto
, manténgalo y siga
presionando el brazo guía (N) hacia el
eje de alojamiento hasta el tope. Suelte
el bloqueo (L) con resorte. El brazo guía
(N) está bloqueado cuando el bloqueo
regresa por sí solo a la posición de par-
tida
.
NOTA!
Durante el montaje del cepillo de superfi-
cies preste atención a que la pieza lateral
de la cubierta protectora del brazo guía
(N) esté unida con la cubierta protectora
en unión continua y cierre correctamente.
6
Puesta en funcionamiento
ADVERTENCIA
ANTES DE SU PUESTA EN MARCHA
TENGA EN CUENTA EL CAPÍTULO 2
"PARA SU SEGURIDAD".
Observe las siguientes instrucciones de
seguridad:
Limpie el cepillo de rodillo/para jun-
tas (O/K) antes de cada proceso de
limpieza.
Los orificios de aspiración de aire de
la unidad del motor/engranaje (M) no
deben estar atascados ni cubiertos.
Compruebe en un lugar pequeño, a
ser posible poco visible, si el suelo
que se va a limpiar no se daña con la
acción del cepillo.
No utilice el equipo demasiado tiem-
po en un lugar, empujarlo siempre a
velocidad de paso.
6.1 Funcionamiento
Figuras 10 - 14
10
Deslice el lazo del cable alargador a la
descarga de tracción (C) prevista para
ello en la empuñadura (A) y fíjelo en la
muesca prevista para ello.
