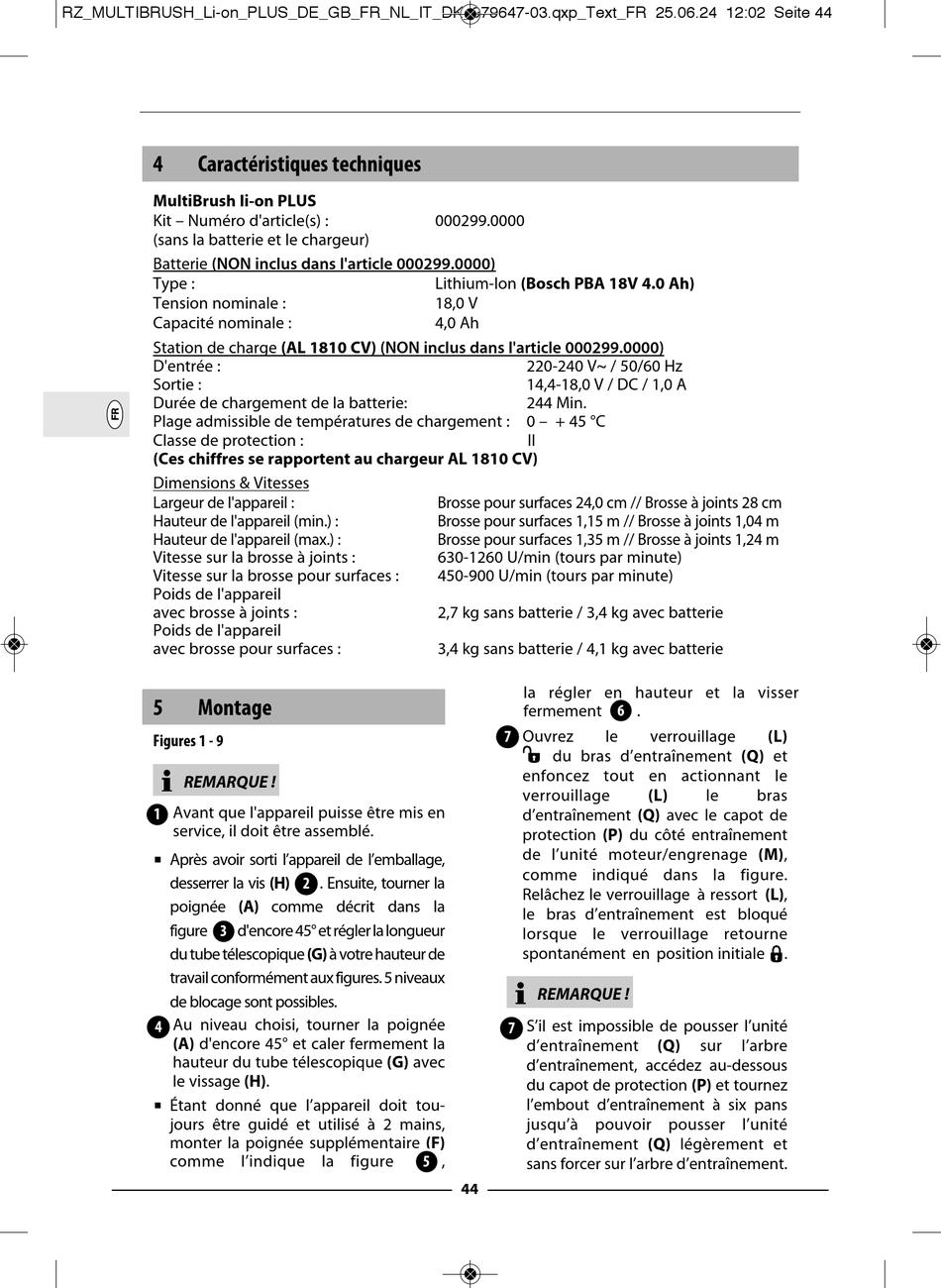

RZ_MULTIBRUSH_Li-on_PLUS_DE_GB_FR_NL_IT_DK_979647-03.qxp_Text_FR 25.06.24 12:02 Seite 44
4
Caractéristiques techniques
MultiBrush li-on PLUS
Kit – Numéro d'article(s) :
(sans la batterie et le chargeur)
Batterie (NON inclus dans l'article 000299.0000)
Type :
Tension nominale :
Capacité nominale :
Station de charge (AL 1810 CV) (NON inclus dans l'article 000299.0000)
D'entrée :
Sortie :
Durée de chargement de la batterie:
Plage admissible de températures de chargement : 0 – + 45 °C
Classe de protection :
(Ces chiffres se rapportent au chargeur AL 1810 CV)
Dimensions & Vitesses
Largeur de l'appareil :
Hauteur de l'appareil (min.) :
Hauteur de l'appareil (max.) :
Vitesse sur la brosse à joints :
Vitesse sur la brosse pour surfaces :
Poids de l'appareil
avec brosse à joints :
Poids de l'appareil
avec brosse pour surfaces :
5
Montage
Figures 1 - 9
REMARQUE !
1
Avant que l'appareil puisse être mis en
service, il doit être assemblé.
Après avoir sorti l'appareil de l'emballage,
desserrer la vis (H)
poignée (A) comme décrit dans la
3
figure
d'encore 45° et régler la longueur
du tube télescopique (G) à votre hauteur de
travail conformément aux figures. 5 niveaux
de blocage sont possibles.
4
Au niveau choisi, tourner la poignée
(A) d'encore 45° et caler fermement la
hauteur du tube télescopique (G) avec
le vissage (H).
Étant donné que l'appareil doit tou-
jours être guidé et utilisé à 2 mains,
monter la poignée supplémentaire (F)
comme l'indique la figure
000299.0000
Lithium-Ion (Bosch PBA 18V 4.0 Ah)
18,0 V
4,0 Ah
Brosse pour surfaces 24,0 cm // Brosse à joints 28 cm
Brosse pour surfaces 1,15 m // Brosse à joints 1,04 m
Brosse pour surfaces 1,35 m // Brosse à joints 1,24 m
630-1260 U/min (tours par minute)
450-900 U/min (tours par minute)
2,7 kg sans batterie / 3,4 kg avec batterie
3,4 kg sans batterie / 4,1 kg avec batterie
2
. Ensuite, tourner la
5
,
44
220-240 V~ / 50/60 Hz
14,4-18,0 V / DC / 1,0 A
244 Min.
II
la régler en hauteur et la visser
6
fermement
.
7
Ouvrez
le
verrouillage
du bras d'entraînement (Q) et
enfoncez tout en actionnant le
verrouillage
(L)
d'entraînement (Q) avec le capot de
protection (P) du côté entraînement
de l'unité moteur/engrenage (M),
comme indiqué dans la figure.
Relâchez le verrouillage à ressort (L),
le bras d'entraînement est bloqué
lorsque le verrouillage retourne
spontanément en position initiale
REMARQUE !
7
S'il est impossible de pousser l'unité
d'entraînement
(Q)
d'entraînement, accédez au-dessous
du capot de protection (P) et tournez
l'embout d'entraînement à six pans
jusqu'à pouvoir pousser l'unité
d'entraînement (Q) légèrement et
sans forcer sur l'arbre d'entraînement.
(L)
le
bras
.
sur
l'arbre
