Robacta TC 1000 installieren
Allgemeines
Vorbereitung
1
2
3
4
Sicherheit
Drahtabschnei-
der montieren
88
HINWEIS! Bei Verwendung des Robacta TC 1000, den Drahtabschneider wie
nachfolgend beschrieben auf die Rohrbogen-Wechselstation montieren.
Druckluft-Zuleitung der Rohrbogen-Wechselstation drucklos schalten und sicherstel-
len, dass diese Druckluft-Zuleitung für die Dauer aller Arbeiten drucklos bleibt
Druckluft-Leitung von Anschluss Druckluft „A" an der Rohrbogen-Wechselstation tren-
nen
VORSICHT! Verletzungsgefahr durch austretende Druckluft aus dem Anschluss
Druckluft „A". Beim Drücken der Taste Ent-/Verriegelung tritt Druckluft mit bis zu
16 bar (232.06 psi) aus dem Anschluss Druckluft „A" aus. Solange Druckluft aus
dem Anschluss Druckluft „A" austritt:
-
Gehörschutz tragen
-
das Gesicht und alle anderen Körperteile vom Anschluss Druckluft „A" fern-
halten
-
sicherstellen, dass sich Dritte von der Rohrbogen-Wechselstation fernhalten
Taste Ent-/Verriegelung an der Rohrbogen-Wechselstation drücken, bis keine Druck-
luft mehr aus dem Anschluss Druckluft „A" an der Rohrbogen-Wechselstation austritt
-
Druckluft-Verstärkereinheit in der Rohrbogen-Wechselstation wird entleert
Rohrbogen-Wechselstation spannungsfrei schalten
VORSICHT! Verletzungsgefahr durch unbeabsichtigt austretende Druckluft. Die
Rohrbogen-Wechselstation muss bis zum Abschluss aller Arbeiten druckluft- und
spannungsfrei bleiben.

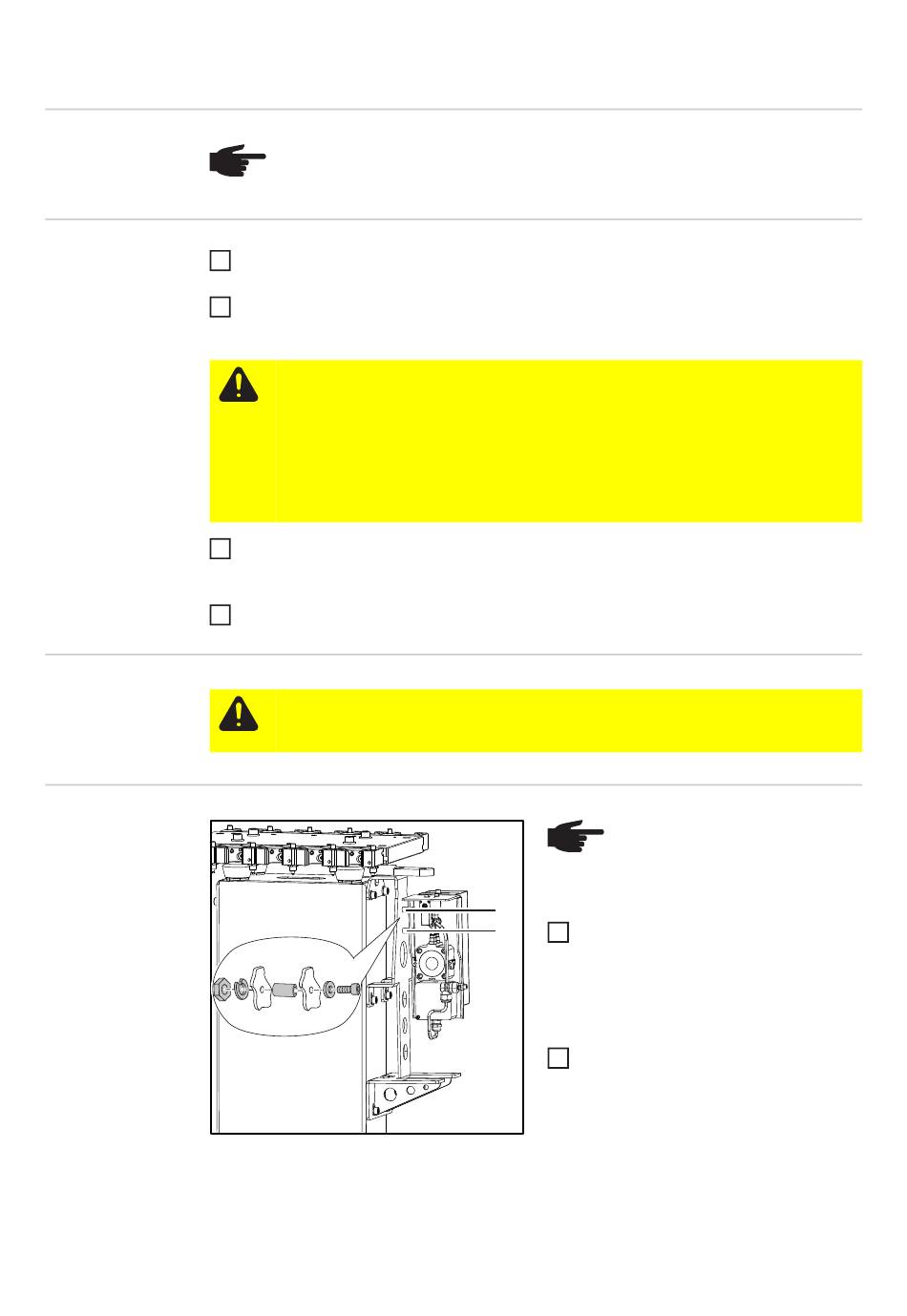

2 x
HINWEIS! Die Schrauben, Schei-
ben, Federringe, Muttern und Dis-
tanzhülsen aus dem Lieferumfang
des Drahtabschneiders verwen-
den.
(1)
Drahtabschneider mittels 2 Schrau-
(1)
1
ben, 2 Scheiben, 2 Federringen, 2 Mut-
tern und 2 Distanzhülsen wie
abgebildet an den Bohrungen (1) am
Haltewinkel der Rohrbogen-Wechsel-
station festschrauben
Blindstopfen in Anschluss Druckluft „C"
2
an der Rohrbogen-Wechselstation ent-
fernen
