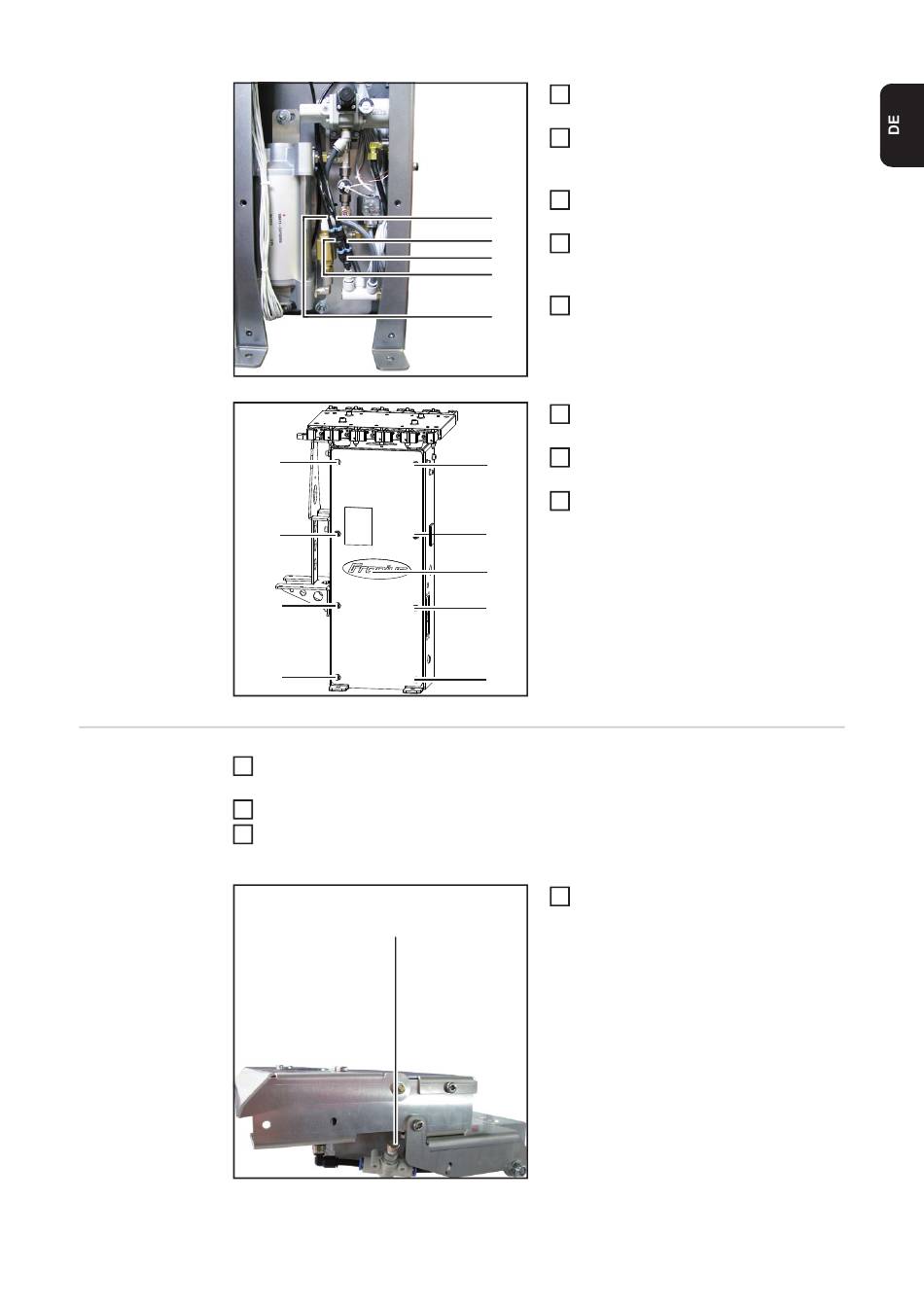

Funktion der
1
pneumatischen
Abdeckung Ro-
2
bacta TX überprü-
3
fen
Druckluft-Leitung an Anschluss Druckluft „A" an der Rohrbogen-Wechselstation an-
schließen
Druckluft- und Spannungsversorgung der Rohrbogen-Wechselstation herstellen
Abdeckung mittels einem Signal der jeweiligen Steuerung öffnen und schließen
-
Die Abdeckung muss geräuschlos öffnen und schließen
(1)
Druckluft-Verteiler der ersten Abde-
4
ckung (8) wie abgebildet montieren
Druckluft-Leitung der ersten Abde-
5
ckung (9) wie abgebildet am Druckluft-
Verteiler (8) anschließen
Druckluft-Verteiler der zweiten Abde-
6
ckung (10) wie abgebildet montieren
(11)
(9)
Druckluft-Leitung der Abdeckung (11)
7
(8)
wie abgebildet am Druckluft-Verteiler
(10)
(10) anschließen
Druckluft-Leitung der Anbaugeräte (7)
8
(7)
wie abgebildet am Druckluft-Verteiler
(10) anschließen
Auf beiden Abdeckungen die Deckel
9
montieren
Deckel (11) auf die Rohrbogen-Wech-
10
(12)
selstation aufsetzen
Schrauben und Scheiben (12) fest-
11
11
schrauben
(12)
(11)
(12)
(2)
Falls notwendig, die Öffnungsge-
4
schwindigkeit der Abdeckung mittels
Drossel (1) regulieren
