Rutsche XL Robacta TX montieren
Vorbereitung
1
2
3
4
Sicherheit
Sockel mit dem
Untergrund ver-
schrauben
48
Druckluft-Zuleitung der Rohrbogen-Wechselstation drucklos schalten und sicherstel-
len, dass diese Druckluft-Zuleitung für die Dauer aller Arbeiten drucklos bleibt
Druckluft-Leitung von Anschluss Druckluft „A" an der Rohrbogen-Wechselstation tren-
nen
VORSICHT! Verletzungsgefahr durch austretende Druckluft aus dem Anschluss
Druckluft „A". Beim Drücken der Taste Ent-/Verriegelung tritt Druckluft mit bis zu
16 bar (232.06 psi) aus dem Anschluss Druckluft „A" aus. Solange Druckluft aus
dem Anschluss Druckluft „A" austritt:
-
Gehörschutz tragen
-
das Gesicht und alle anderen Körperteile vom Anschluss Druckluft „A" fern-
halten
-
sicherstellen, dass sich Dritte von der Rohrbogen-Wechselstation fernhalten
Taste Ent-/Verriegelung an der Rohrbogen-Wechselstation drücken, bis keine Druck-
luft mehr aus dem Anschluss Druckluft „A" an der Rohrbogen-Wechselstation austritt
-
Druckluft-Verstärkereinheit in der Rohrbogen-Wechselstation wird entleert
Rohrbogen-Wechselstation spannungsfrei schalten
VORSICHT! Verletzungsgefahr durch unbeabsichtigt austretende Druckluft. Die
Rohrbogen-Wechselstation muss bis zum Abschluss aller Arbeiten druckluft- und
spannungsfrei bleiben.
HINWEIS! Je nach Untergrund ist unterschiedliches Befestigungsmaterial für die
Montage des Sockels erforderlich. Das Befestigungsmaterial ist daher nicht im
Lieferumfang des Sockels enthalten. Der Monteur ist für die richtige Auswahl des
Befestigungsmaterials selbst verantwortlich.

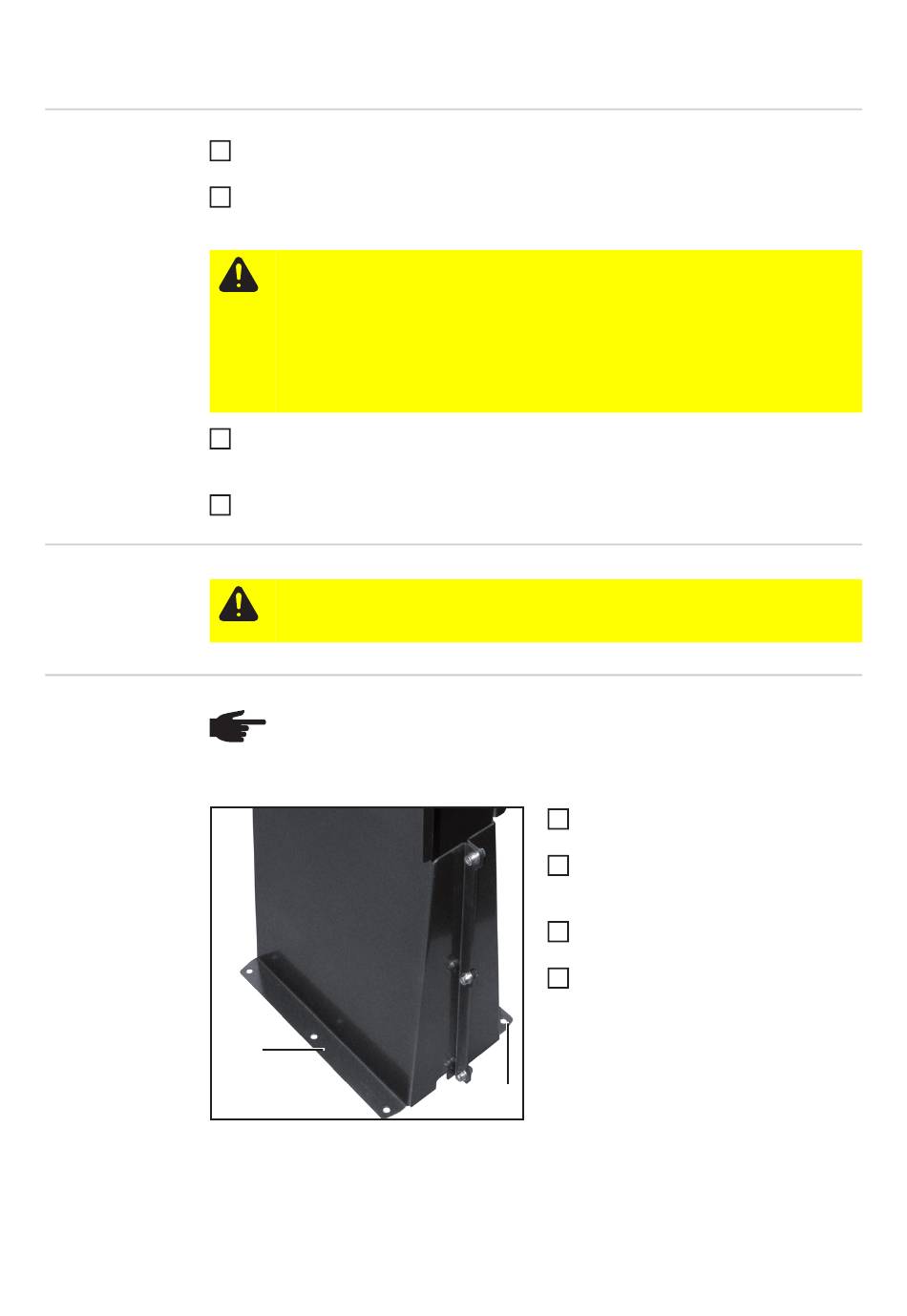

(1)
Sockel an geeignetem Standort auf-
1
stellen
Falls notwendig, Sockel mittels Ein-
2
stellplatten waagrecht und senkrecht
ausrichten
Sockel an den Standfüßen (1) fest mit
3
dem Untergrund verschrauben
Überprüfen, ob der Sockel nach dem
4
Festschrauben waagrecht und senk-
recht am Untergrund steht
(1)
