Allgemeines
Gerätekonzept
Die Abdeckung Robacta TX dient zur Abdeckung aller Rohrbogen-Ablagen der Rohrbo-
gen-Wechselstation. Um Arbeiten an den Rohrbogen-Ablagen zu erleichtern, verfügt die
Abdeckung über einen Arretierbolzen mit dem die Abdeckung fixiert werden kann. Ein ein-
gebauter Sensor überwacht die Position der Abdeckung.

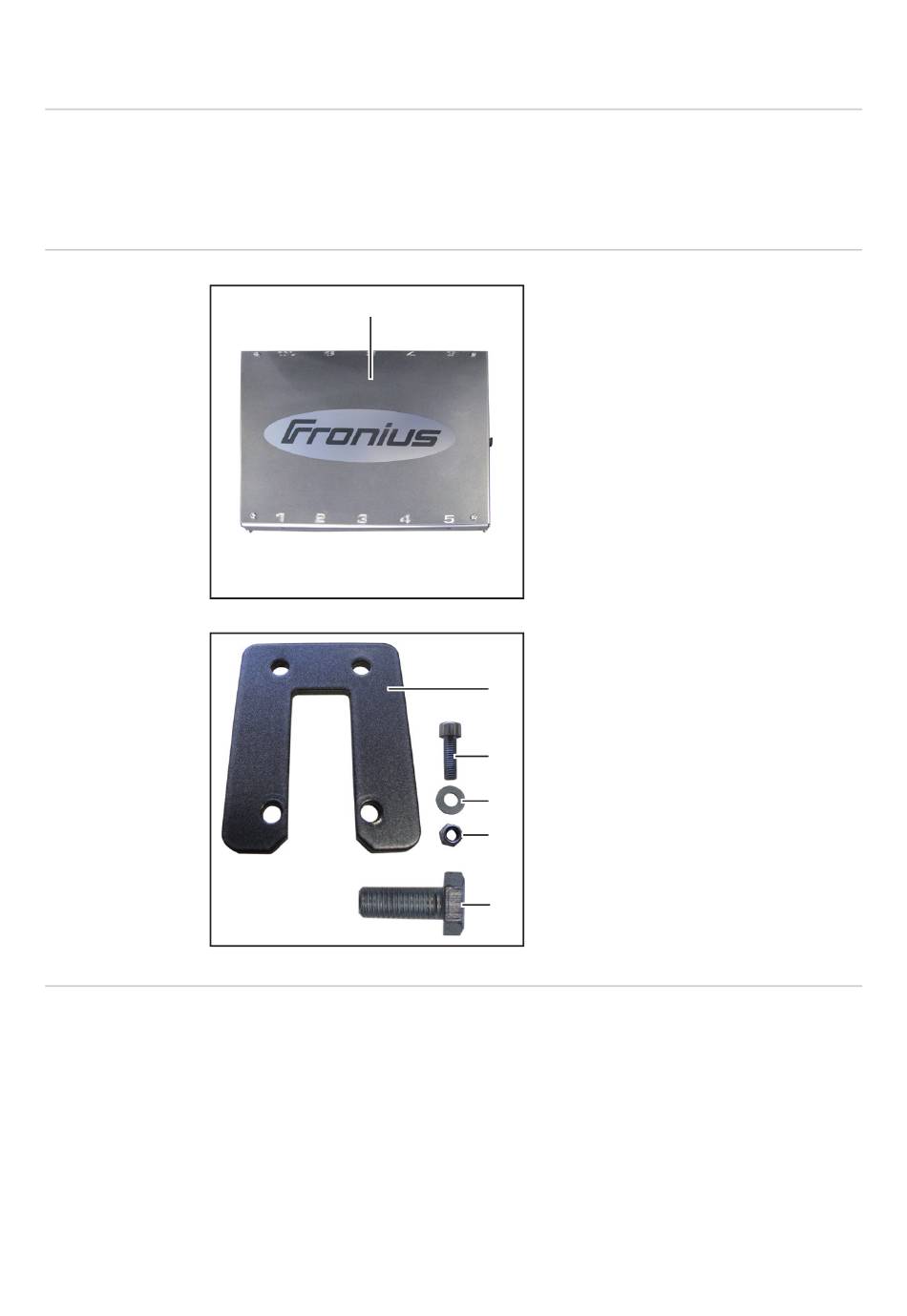

Lieferumfang
Benötigtes Werk-
-
zeug
-
-
-
-
-
10
(1)
Torx-Schraubendreher TX 25
Steckschlüssel SW 17
Steckschlüssel SW 8
Innensechskant-Schlüssel SW 8 mm
Innensechskant-Schlüssel SW 4 mm
Innensechskant-Schlüssel SW 2,5 mm
(1)
Abdeckung Robacta TX
(2)
Montageblech Drahtsensor
(3)
2 Innensechskant-Schrauben M5 x
16 mm
(2)
(4)
4 Scheiben A5
(5)
2 Sechskant-Muttern M5 selbstsi-
chernd
(3)
(6)
4 Sechskant-Schrauben M10 mit
Feingewinde 1,25
(4)
(5)
(6)
