Rutsche XL mon-
Die Rutsche XL stellt eine verlängerte Version der Standard-Rutsche dar. Sie ermöglicht
tieren
einen weiteren Austragebereich der Rohrbögen.
(3)
(3)
1
2
Standard-Rut-
Optional kann auch die Standard-Rutsche auf dem Sockel der Rutsche XL montiert wer-
sche auf Sockel
den.
XL montieren
Dabei ist es auch möglich auf beiden Seiten des Sockels jeweils eine Rutsche zu montie-
ren.
Abschließende
1
Tätigkeiten
2
(2)

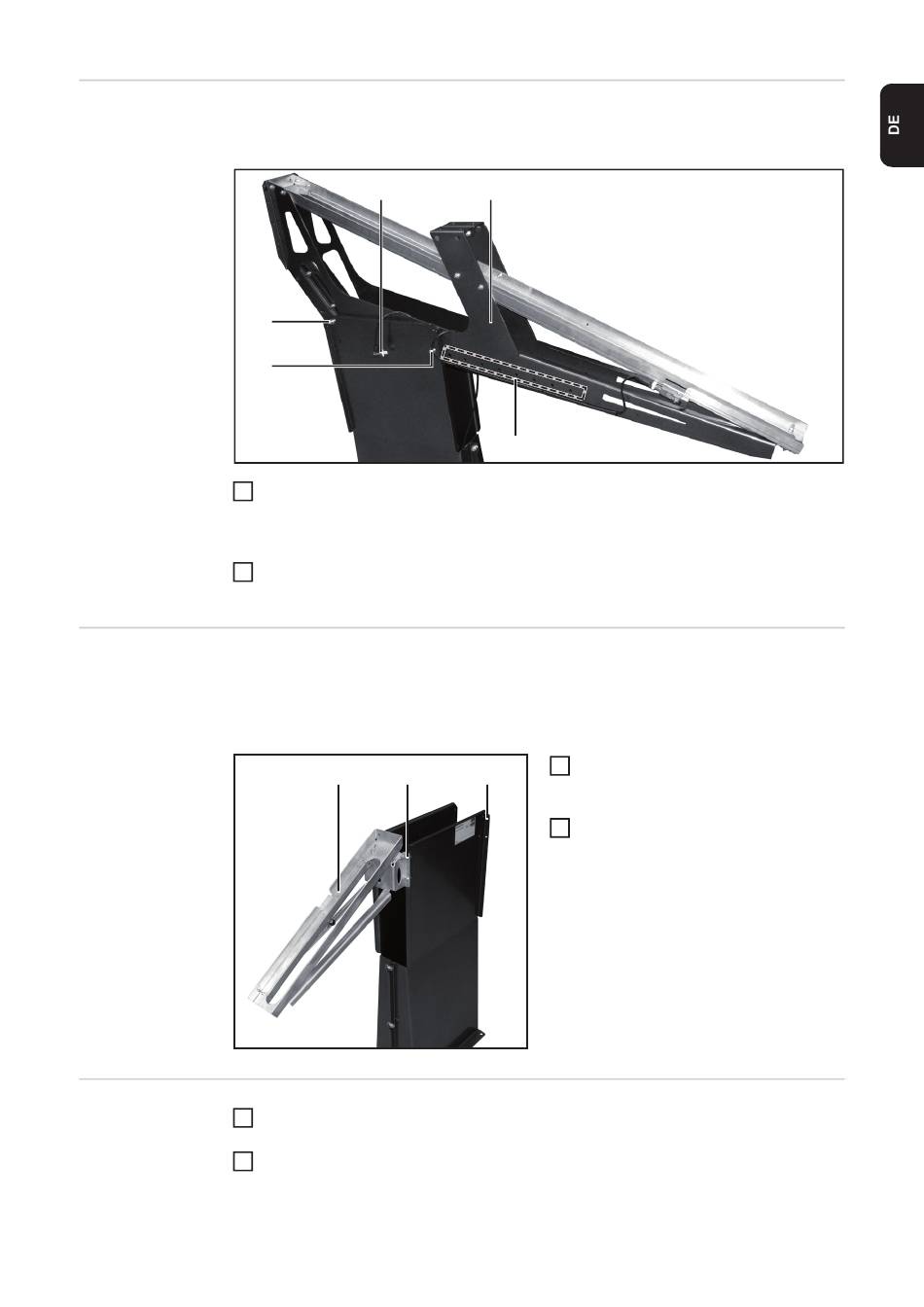

Rutsche XL (1) mit den 4 beiliegenden Schraubverbindungen an den angegebenen
Positionen (3) am Sockel befestigen.
-
mit den zusätzlichen Löchern (4) kann die Rutsche XL nach Bedarf eingestellt
werden
Stecker des Sensorkabels (2) am Anschluss ext. Spannungsversorgung „A" der Rohr-
bogen-Wechselstation anschließen
(1)
(2)
Druckluft-Leitung an Anschluss Druckluft „A" an der Rohrbogen-Wechselstation an-
schließen
Druckluft- und Spannungsversorgung der Rohrbogen-Wechselstation herstellen
(1)
(4)
Rutsche (1) mit den 4 beiliegenden
1
(3)
Schraubverbindungen an Position (2)
oder (3) am Sockel befestigen.
Stecker des Sensorkabels der Rutsche
2
am Anschluss ext. Spannungsversor-
gung „A" der Rohrbogen-Wechselstati-
on anschließen
49
