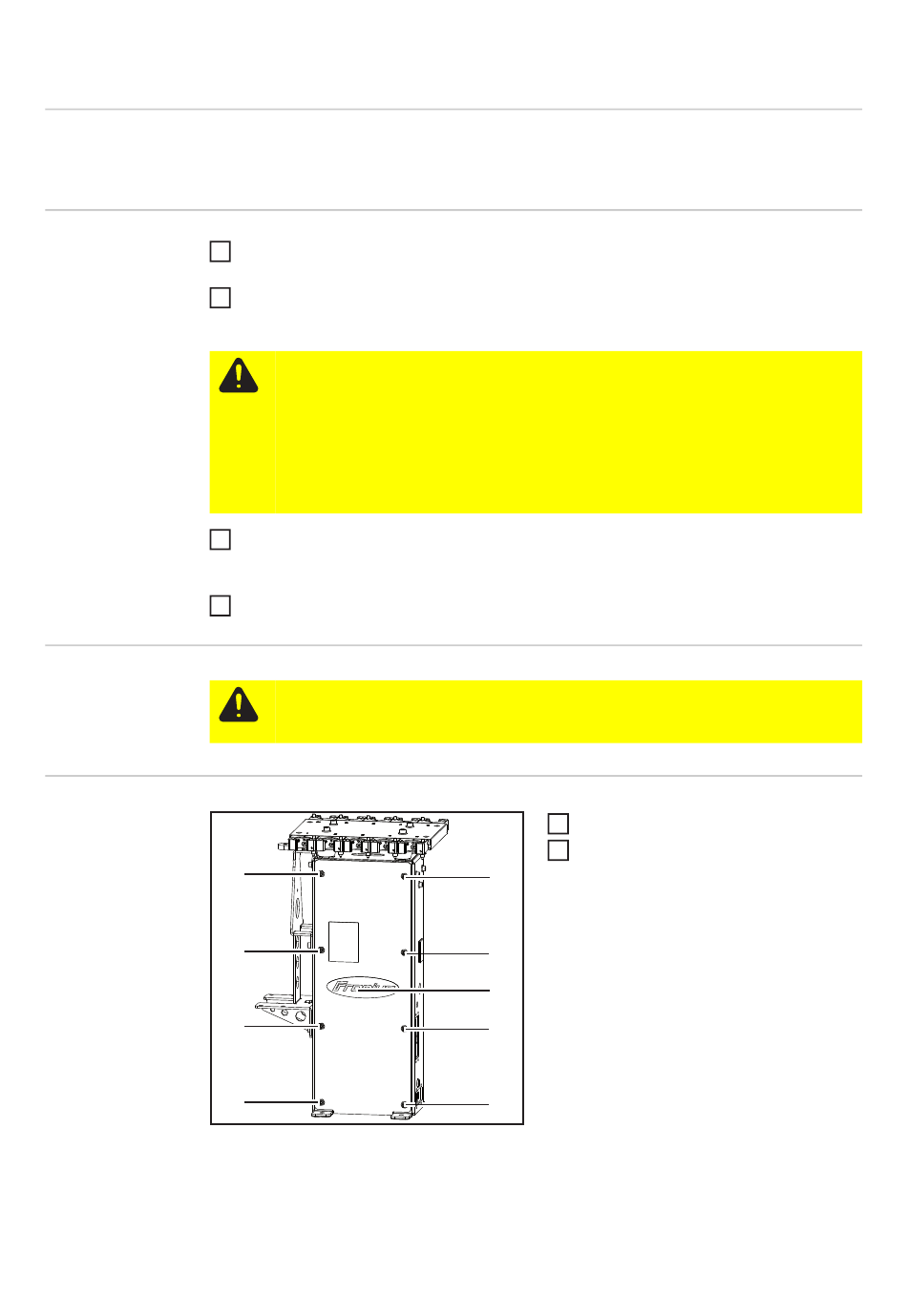

Rohrbogen-Ablage montieren
Lieferumfang
-
-
Vorbereitung
1
2
3
4
Sicherheit
Rohrbogen-Abla-
ge montieren
56
Rohrbogen-Ablage
Schraube M6 x 20 mm
Druckluft-Zuleitung der Rohrbogen-Wechselstation drucklos schalten und sicherstel-
len, dass diese Druckluft-Zuleitung für die Dauer aller Arbeiten drucklos bleibt
Druckluft-Leitung von Anschluss Druckluft „A" an der Rohrbogen-Wechselstation tren-
nen
VORSICHT! Verletzungsgefahr durch austretende Druckluft aus dem Anschluss
Druckluft „A". Beim Drücken der Taste Ent-/Verriegelung tritt Druckluft mit bis zu
16 bar (232.06 psi) aus dem Anschluss Druckluft „A" aus. Solange Druckluft aus
dem Anschluss Druckluft „A" austritt:
-
Gehörschutz tragen
-
das Gesicht und alle anderen Körperteile vom Anschluss Druckluft „A" fern-
halten
-
sicherstellen, dass sich Dritte von der Rohrbogen-Wechselstation fernhalten
Taste Ent-/Verriegelung an der Rohrbogen-Wechselstation drücken, bis keine Druck-
luft mehr aus dem Anschluss Druckluft „A" an der Rohrbogen-Wechselstation austritt
-
Druckluft-Verstärkereinheit in der Rohrbogen-Wechselstation wird entleert
Rohrbogen-Wechselstation spannungsfrei schalten
VORSICHT! Verletzungsgefahr durch unbeabsichtigt austretende Druckluft. Die
Rohrbogen-Wechselstation muss bis zum Abschluss aller Arbeiten druckluft- und
spannungsfrei bleiben.
(1)
(1)
(1)
(1)
8 Schrauben (1) lösen
1
Deckel (2) abnehmen
2
(1)
(1)
(2)
(1)
(1)
