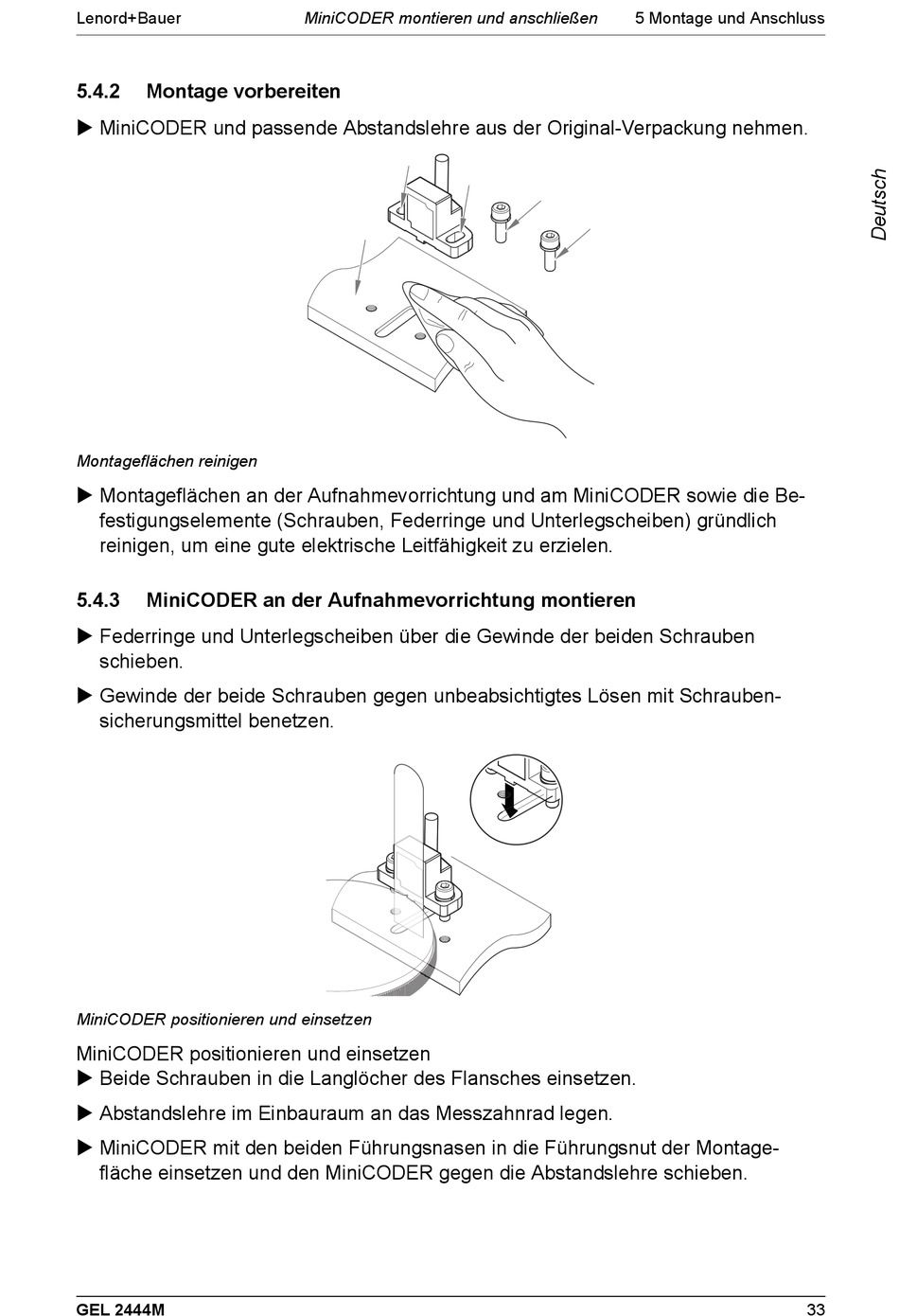

Montage vorbereiten

 MiniCODER und passende Abstandslehre aus der Original-Verpackung nehmen.

Montageflächen reinigen

 Montageflächen an der Aufnahmevorrichtung und am MiniCODER sowie die Be-

festigungselemente (Schrauben, Federringe und Unterlegscheiben) gründlich

reinigen, um eine gute elektrische Leitfähigkeit zu erzielen.

5.4.3

MiniCODER an der Aufnahmevorrichtung montieren

 Federringe und Unterlegscheiben über die Gewinde der beiden Schrauben

schieben.

 Gewinde der beide Schrauben gegen unbeabsichtigtes Lösen mit Schrauben-

sicherungsmittel benetzen.

MiniCODER positionieren und einsetzen

 Beide Schrauben in die Langlöcher des Flansches einsetzen.

 Abstandslehre im Einbauraum an das Messzahnrad legen.

 MiniCODER mit den beiden Führungsnasen in die Führungsnut der Montage-

fläche einsetzen und den MiniCODER gegen die Abstandslehre schieben.
