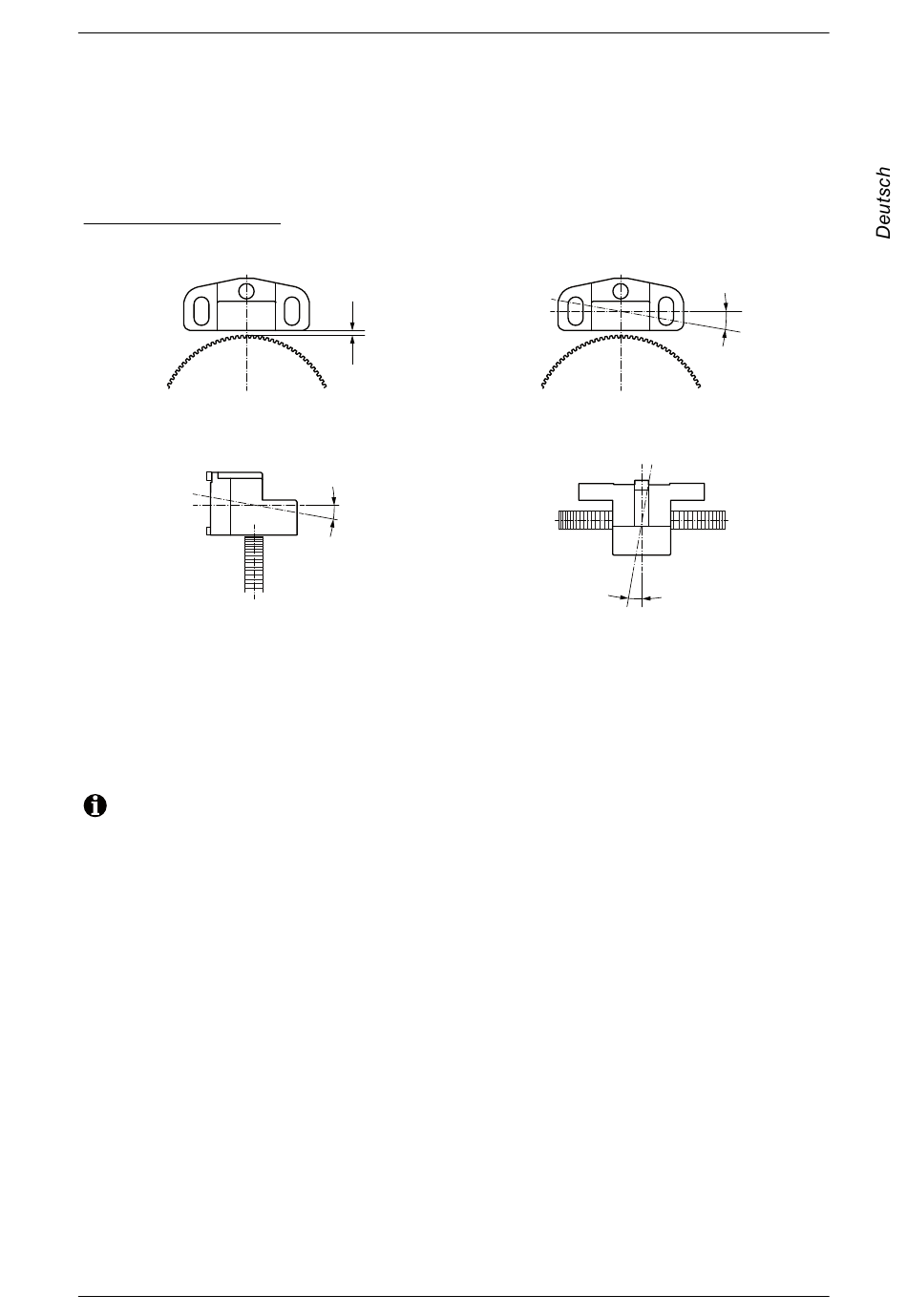

Sachschaden durch unsymmetrischen Einbau!
Wenn das Messzahnrad nicht symmetrisch zur Messfläche des MiniCODERs ange-
ordnet ist, dann können Messfehler auftreten. Um eine einwandfreie Funktion des
Messsystems sicherzustellen, muss der MiniCODER genau justiert werden.
Mögliche Einbaufehler
Einfluss der Einbaulage auf die Signalqualität:
Luftspalt
Amplitudenhöhe Spuren 1 und 2
Horizontaler Winkelversatz
Amplitudenverhältnis Spur 1/2 zu Referenzspur
Mögliche Einbaufehler vermeiden:
●
MiniCODER symmetrisch zum Messzahnrad ausrichten, die Symmetrielinien
müssen übereinstimmen.
●
Angegebene Grenzwerte einhalten.
Der MiniCODER kann mit dem mobilen Servicegerät getestet und konfiguriert
werden.
GEL 2444M
Mögliche Gefahren
Horizontaler Winkelversatz
Vertikaler Winkelversatz
Nulllage Spur 1/2 zu Referenzspur
Offset Spuren 1 und 2
2 Sicherheit
