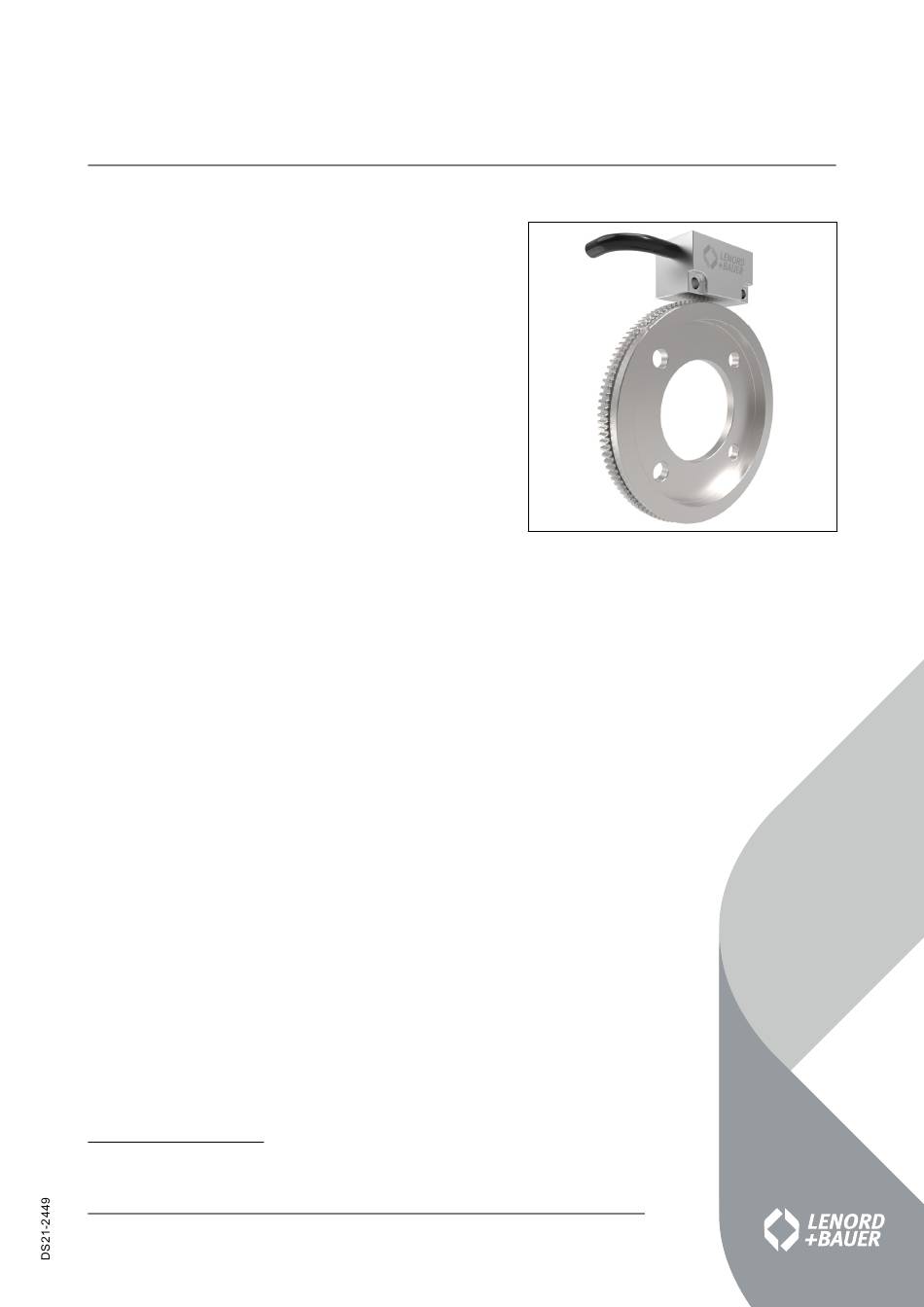

MiniCODER
Parametrierbarer Drehzahl-
und Positionssensor mit
Drehzahlhistogramm
Technische Information
Allgemeines
Das Messsystem besteht aus einem MiniCODER und einem
■
Messzahnrad zum Anbau an Maschinenwellen
Messzahnräder sind gesondert zu bestellen
■
Der MiniCODER tastet das Messzahnrad mit magnetoresisti-
■
ven Sensoren berührungslos ab und erfasst Drehrichtung,
Drehzahl und Position
Der parametrierbare MiniCODER zeichnet Minimaltempera-
■
tur, Maximaltemperatur und Drehzahlhistogramm auf und
kann mit dem Test- und Programmiergerät automatisch ab-
geglichen werden
Zertifikat Safety integrated
■
Eigenschaften
Ausgangssignal 1 V
Differenzsignal (sin/cos)
■
SS
Rechteckförmiges, differentielles Referenzsignal
■
Frequenzbereich von 0...200 kHz
■
Temperaturbereich -30 °C ... +120 °C
■
Schutzart IP 68
■
Vorteile
■
Verschleißfreies und elektrisch wartungsfreies Messsystem
■
Geringe Temperaturdrift und hohe Signalgüte
■
Höchste Störsicherheit durch komplett geschirmtes Metallge-
häuse
■
Resistent gegen typische Öle
■
Schnelle Inbetriebnahme des parametrierbaren
MiniCODERs im montierten Zustand ohne Öffnen der Spin-
del mit dem Test- und Programmiergerät
Hohe Flexibilität in der Konstruktion durch kundenspezifische
■
Fertigung von Messzahnrädern
Einsatzgebiet
■
Positions- und Drehzahlmessung im Werkzeugmaschinen-
bau
(1)
Bei einer Kabelkapazität von 5 nF
Technische Änderungen und Druckfehler vorbehalten.
Internet:
www.lenord.de
E-Mail:
info@lenord.de
Telefon: +49 208 9963–0
(1)
Lenord, Bauer & Co. GmbH
Dohlenstraße 32
46145 Oberhausen, Deutschland
GEL 2449
MiniCODER mit tangentialem Kabelabgang
Stand 2023-08-17
