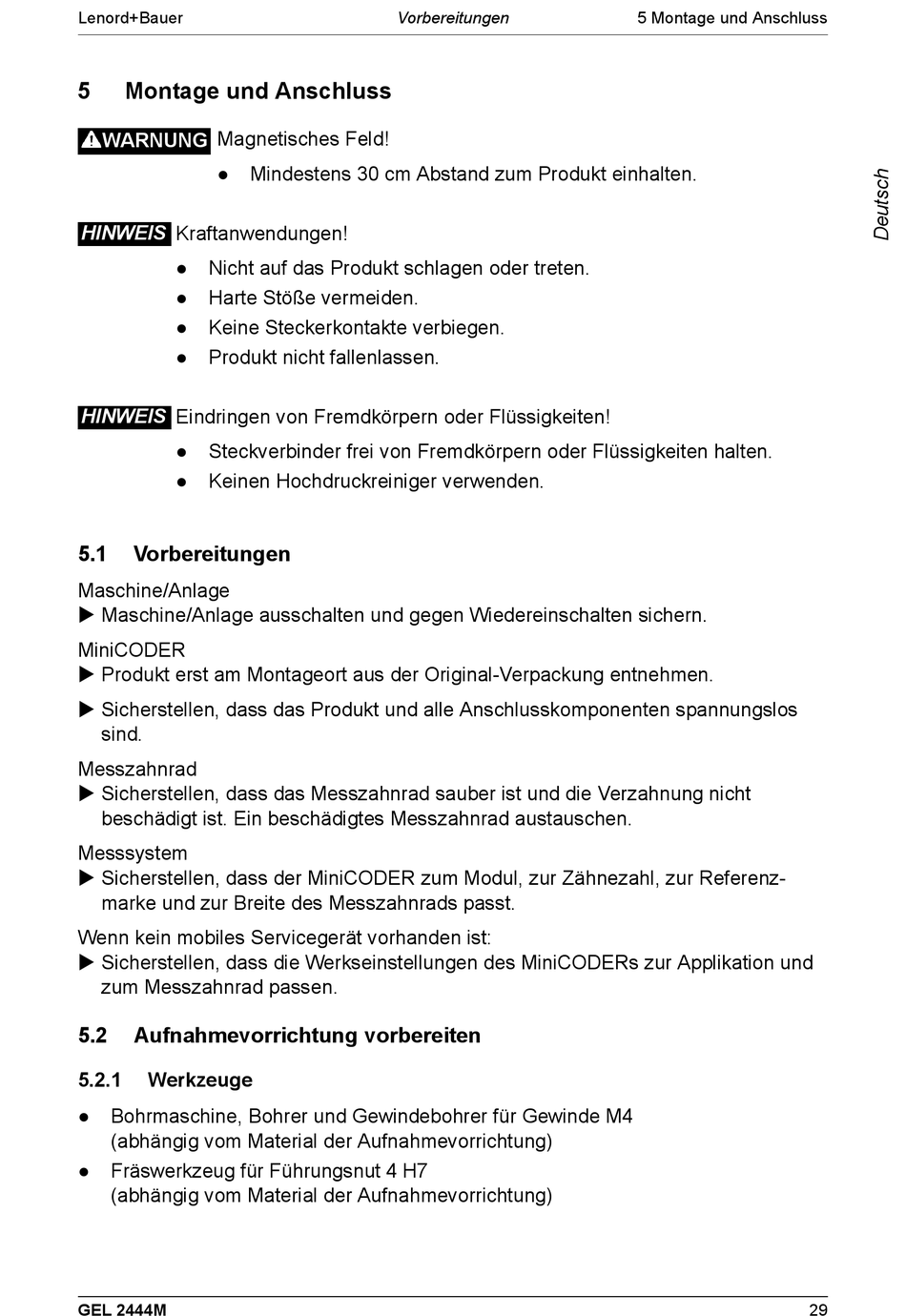

Montage und Anschluss
Magnetisches Feld!
WARNUNG
●
HINWEIS
Kraftanwendungen!
●
Nicht auf das Produkt schlagen oder treten.
●
Harte Stöße vermeiden.
●
Keine Steckerkontakte verbiegen.
●
Produkt nicht fallenlassen.
HINWEIS
Eindringen von Fremdkörpern oder Flüssigkeiten!
●
Steckverbinder frei von Fremdkörpern oder Flüssigkeiten halten.
●
Keinen Hochdruckreiniger verwenden.
5.1
Vorbereitungen
Maschine/Anlage
Maschine/Anlage ausschalten und gegen Wiedereinschalten sichern.
MiniCODER
Produkt erst am Montageort aus der Original-Verpackung entnehmen.
Sicherstellen, dass das Produkt und alle Anschlusskomponenten spannungslos
sind.
Messzahnrad
Sicherstellen, dass das Messzahnrad sauber ist und die Verzahnung nicht
beschädigt ist. Ein beschädigtes Messzahnrad austauschen.
Messsystem
Sicherstellen, dass der MiniCODER zum Modul, zur Zähnezahl, zur Referenz-
marke und zur Breite des Messzahnrads passt.
Wenn kein mobiles Servicegerät vorhanden ist:
Sicherstellen, dass die Werkseinstellungen des MiniCODERs zur Applikation und
zum Messzahnrad passen.
5.2
Aufnahmevorrichtung vorbereiten
5.2.1
Werkzeuge
●
Bohrmaschine, Bohrer und Gewindebohrer für Gewinde M4
(abhängig vom Material der Aufnahmevorrichtung)
●
Fräswerkzeug für Führungsnut 4 H7
(abhängig vom Material der Aufnahmevorrichtung)
GEL 2444M
Vorbereitungen
Mindestens 30 cm Abstand zum Produkt einhalten.
