MiniCODER
Drehzahl- und Positionssensor mit
Sin/Cos- oder Rechteckausgang
Technische Information
Beschreibung
Integrierte MR-Sensoren zur berührungslosen Abtastung ei-
■
ner Maßverkörperung (Messzahnrad oder Messstange)
Ausgabe als Rechteck- oder Sinussignale
■
Interne Verstärkung und Temperaturkompensation der Sen-
■
sorsignale
Hohe Auflösung durch interne Interpolation bei Rechtecksi-
■
gnalausgang (Interpolationsfaktor ab Werk wählbar)
Sin/cos-Signale mit Amplitudenregelung
■
■
Verpolungsschutz der Versorgungsspannung
■
Kurzschlussfeste Ausgänge
■
Messzahnräder separat erhältlich
Ausgangssignale
Zwei um 90° phasenversetzte Rechtecksignale mit inversen
■
Signalen 5 V TTL / RS422
Sin/cos-Signale 1 V
mit inversen Signalen
■
SS
Eigenschaften
Frequenzbereich von 0 ... 200 kHz
■

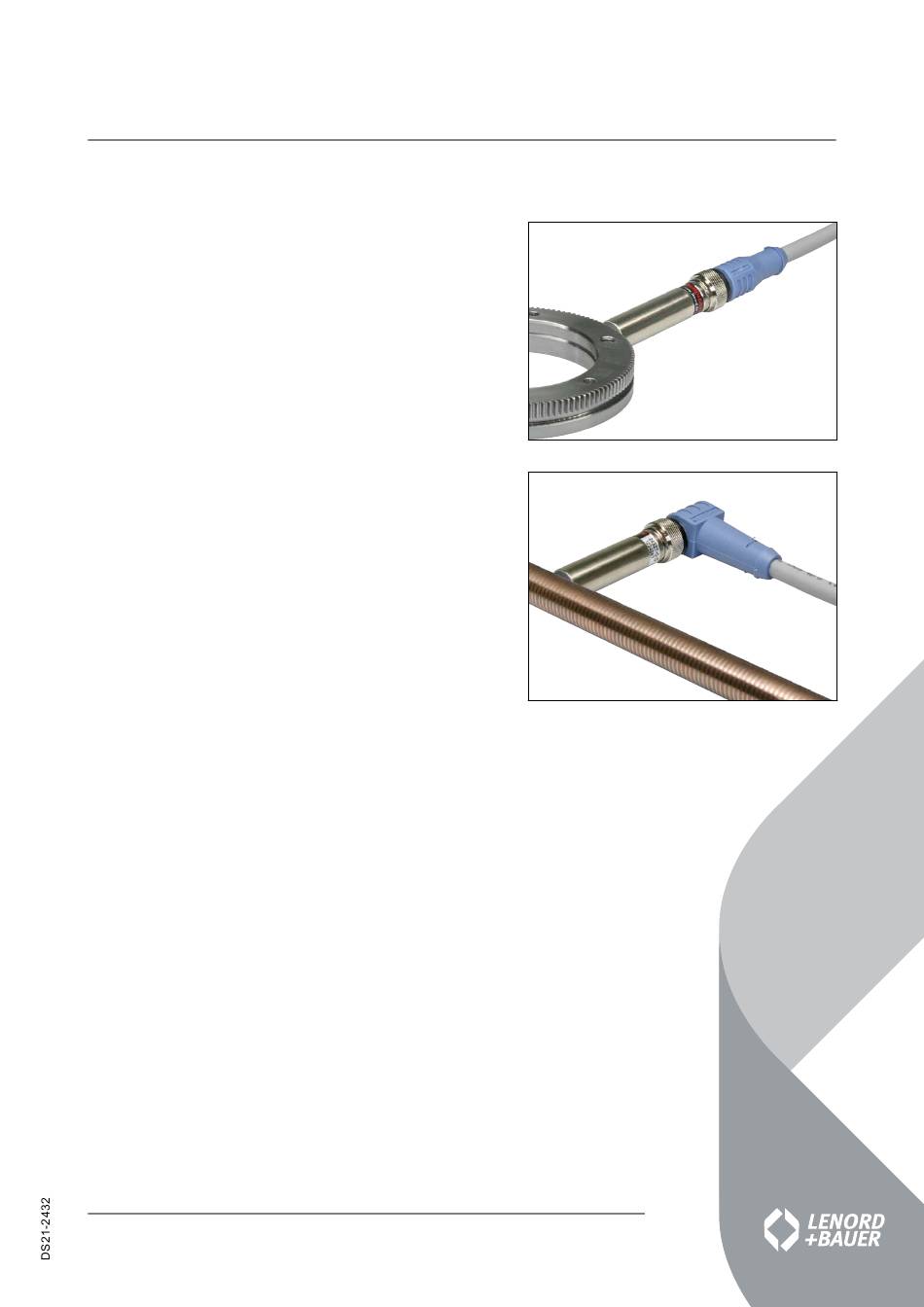

Berührungslose Messung von Rotationsbewegungen an
■
Messzahnrädern mit Modul 0,5 und 1,0
Berührungslose Messung von Längsbewegungen an
■
Messstangen mit einer Teilung von 1,0 / 1,6 oder 2,0 mm
■
Einsatz in rauester Umgebung möglich
■
Schutzart IP 67, chemische Beständigkeit der Messseite
■
Vollverguss der Elektronik
Einsatzgebiete
Erfassung der Kolbenbewegung an Druckgussmaschinen
■
Berührungslose Drehzahl- und Positionsmessung an Ma-
■
schinen und Motoren
Technische Änderungen und Druckfehler vorbehalten.
Internet:
www.lenord.com
E-Mail:
info@lenord.de
Telefon: +49 208 9963–0
Lenord, Bauer & Co. GmbH
Dohlenstraße 32
46145 Oberhausen, Germany
GEL 2432
Stand 01-2019
Werbung
Verwandte Anleitungen für Lenord+Bauer MiniCODER GEL 2432
Inhaltszusammenfassung für Lenord+Bauer MiniCODER GEL 2432
- Seite 1 MiniCODER GEL 2432 Drehzahl- und Positionssensor mit Sin/Cos- oder Rechteckausgang Technische Information Stand 01-2019 Beschreibung Integrierte MR-Sensoren zur berührungslosen Abtastung ei- ■ ner Maßverkörperung (Messzahnrad oder Messstange) Ausgabe als Rechteck- oder Sinussignale ■ Interne Verstärkung und Temperaturkompensation der Sen- ■ sorsignale Hohe Auflösung durch interne Interpolation bei Rechtecksi- ■...
-
Seite 2: Technische Daten
Technische Daten Signalmuster Elektrische Daten Versorgungsspannung U (verpolungsgeschützt) 5 V DC ± 5% 5 V DC ± 10% Leistungsaufnahme ohne Last ≤ 0,6 W Messfrequenz 0…200 kHz bei einer Leitungskapazität von 5 nF max. zulässige Kabellänge 100 m, abhängig von der Frequenz und Kabelkapazität (Spannungsabfall über Versorgungsleitung beachten!) Ausgangssignale zwei um 90°... - Seite 3 Maßbilder Alle Maße in mm; Allgemeintoleranz DIN ISO 2768 -mK Maßbild GEL 2432 Maßbild GG 600 (Anschlusskabel mit angespritztem Stecker, gerade) 45.5 A = Leitung LiF9YHC -11YH 8 x 0.25 mm ; Werkstoff: PUR, geschirmt, halogenfrei; Farbe: grau Maßbild GW 600 (Anschlusskabel mit angespritztem Stecker, gewinkelt) 45.5 A = Leitung LiF9YHC -11YH 8 x 0.25 mm ;...
- Seite 4 Maßverkörperung Messstange Messzahnrad Einsatzbereich Einsatzbereich Längenmessung Drehzahl- und Positionsmessung mit Messzahnrädern ■ ■ Abtastung von Messstangen mit Teilung 1; 1,6 oder Abtastung von Messzahnrädern mit Modul 0,5 oder ■ ■ 2 mm Modul 1 Für die Positionserfassung von Längsbewegungen tasten Für die Erfassung rotatorischer Bewegungen bilden Mini- MiniCODER der Baureihe GEL 2432 eine Maßverkörpe- CODER zusammen mit Messzahnrädern eine Einheit.
-
Seite 5: Anschlussbelegung
Einbauhinweise, EMV-Hinweise und Anschlussbelegung Einbauhinweise Montage mit Messzahnrad ■ MiniCODER symmetrisch zur Maßverkörperung aus- Modul Teilung Luftspalt L Abstands- richten. Unsymmetrie führt zu Messfehlern. [mm] [mm] Einstellmaß toleranz Mechanischen Kontakt zwischen Maßverkörperung und ■ 0,25 mm ± 0,05 mm der 0,1 mm starken Schutzschicht des Abtastsystems 0,50 mm ±... -
Seite 6: Typenschlüssel, Zubehör
Typenschlüssel, Zubehör Typenschlüssel Signalmuster K Sin/Cos-Signale 1 V T Rechtecksignale 5 V TTL / RS 422 Interpolationsfaktor/Amplitudenregelung nur Signalmuster T: 1 Faktor 1 2 Faktor 2 4 Faktor 4 8 Faktor 8 A Faktor 10 B Faktor 12 C Faktor 16 D Faktor 20 nur Signalmuster K: R mit interner Amplitudenregelung (obligatorisch) -
Seite 7: Ihre Notizen
Ihre Notizen: DS21-2432 / (01-2019) - Seite 8 Lenord, Bauer & Co. GmbH Dohlenstraße 32 46145 Oberhausen, Germany Telefon: +49 208 9963–0 Telefax: +49 208 676292 Internet: www.lenord.com E-Mail: info@lenord.de Technische Änderungen und Druckfehler vorbehalten. DS21-2432 / (01-2019)
