5. Inbetriebnahme / Einrichten
5.4.6

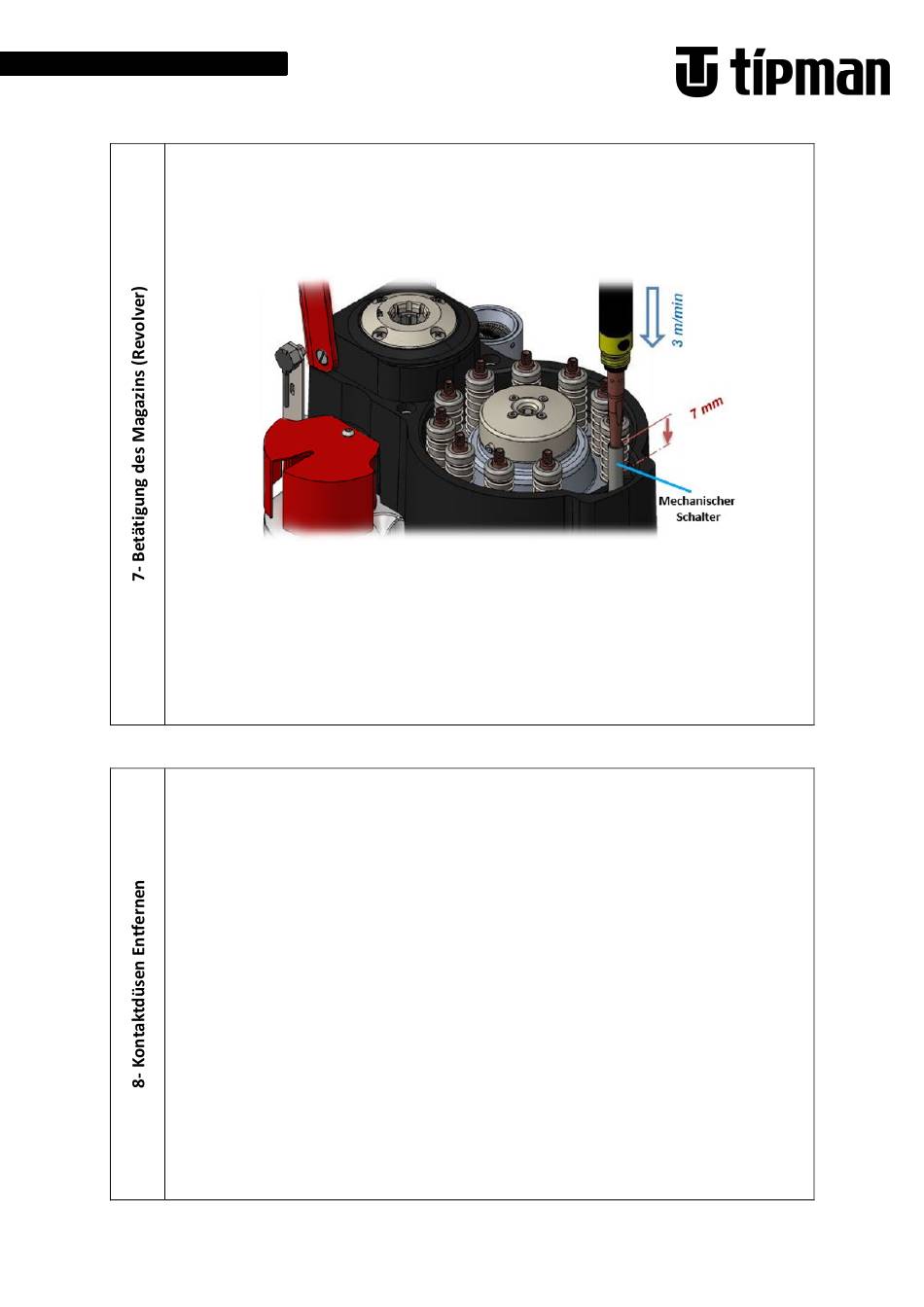

Betätigung des Magazines (Revolver)
Das Magazin (Revolverförmige Dreheinheit)
(Um eine Verbiegung des Schweißbrenners zu vermeiden, sollte der mechanische Schalter
nicht mehr als 8mm nach unten gedrückt werden.)
-> Den Schalter ca. 7mm nach unten herunterdrücken
(Geschwindigkeit zum Herunterdrücken: 300cm/min oder 48mm/s)
-> Nach ca. 0,5 Sekunden den Schweißbrenner herausziehen
(Geschwindigkeit zum Herausziehen: 2500cm/min oder 417mm/s)
-> Den Schweißbrenner entfernen
5.4.7
Kontaktdüsen Entfernen
1- Beim Rotieren der Kontaktdüsenentnahmeeinheit FWD, ziehen sich die Klemmbacken
zurück. Beim Rotieren im REV werden die Klemmbacken in Klemmposition gedreht und die
Kontaktdüse eingeklemmt.
2- Drehgeschwindigkeit: Speed setting 2 (High speed: 4000rpm)
3- Drehrichtung beim Zurückziehen der Klemmbacken: FWD (forward rotation)
4- Drehrichtung beim Einklemmen der Kontaktdüsen: REV (reverse rotation)
5- Motordrehmoment: Max. (IN2 (TL) (Input): ON)
(Hinweis: Vor dem Teachen und Einfügen der Kontaktdüsen prüfen, dass die
Klemmbacken zurückgezogen oder in der Einklemmposition sind.)
-> "Speed setting 2"
-> "Torque limit"
-> "Forward rotation" IN0 (FWD) / (Input): ON (Öffnen der Klemmbacken)
Voraussetzungen zum Entfernen der Kontaktdüse:
IN3 (M0) / (Input): ON
IN4 (M1) / (Input): OFF
IN2 (TL) / (Input): ON
