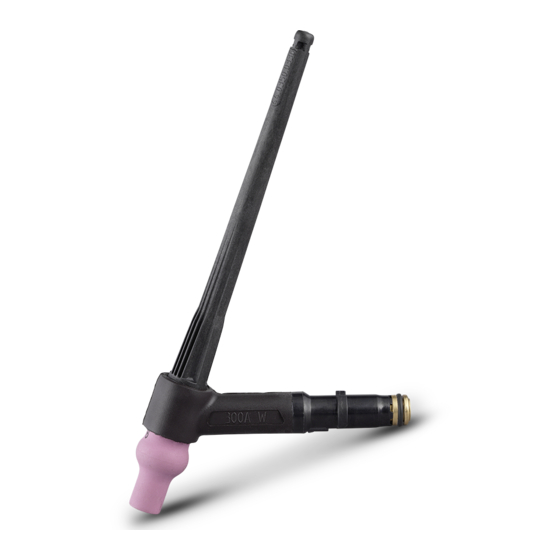

Fronius TTB 80 Installationsanleitung

Fronius TTB 80 Installationsanleitung

Brennerkörper wechseln
Verfügbare Sprachen

Verfügbare Sprachen

/ Perfect Charging / Perfect Welding / Solar Energy
TTB 80 - 500
Brennerkörper wechseln
Changing the Torch Body
42,0410,2405
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
005-12102021
Installationsanleitung
Installation instructions
loading

Inhaltszusammenfassung für Fronius TTB 80

  • Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Installationsanleitung TTB 80 - 500 Brennerkörper wechseln Changing the Torch Body Installation instructions 42,0410,2405 005-12102021 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
  • Seite 3: Sicherheit

    Sicherheit Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen nur von geschultem Fachpersonal ausgeführt werden. ▶ Dieses Dokument lesen und verstehen. ▶...
  • Seite 4 VORSICHT! Gefahr durch Betrieb von wassergekühlten Schweißbrennern ohne Kühlmittel. Sachschäden können die Folge sein. ▶ Wassergekühlte Schweißbrenner nie ohne Kühlmittel in Betrieb nehmen. ▶ Während des Schweißens sicherstellen, dass ein ordnungsgemäßer Kühlmittel- Durchfluss gegeben ist - dies ist der Fall, wenn im Kühlmittel-Behälter des Kühl- gerätes ein ordnungsgemäßer Kühlmittel-Rückfluss ersichtlich ist.
  • Seite 5: Brennerkörper Von Gasgekühltem Schweißbrenner Wechseln

    Brennerkörper von gasgekühltem Schweißbrenner wechseln Brennerkörper Brennerkörper demontieren: wechseln 180° Verschmutzungen von der Kuppelstelle des Schlauchpaketes entfernen Verschmutzungen von der Kuppelstelle des Brennerkörpers entfernen Schutzkappe an der Kuppelstelle des Brennerkörpers anbringen...
  • Seite 6 Brennerkörper montieren: VORSICHT! Gefahr durch inkompatible Systemkomponenten. Sachschäden können die Folge sein. ▶ Nur Brennerkörper und Schlauchpakete mit der gleichen Kühlart miteinander verbin- den. ▶ Gasgekühlte Brennerkörper nur auf gasgekühlte Schlauchpakete montieren. HINWEIS! Risiko durch beschädigten O-Ring am Brennerkörper. Ein beschädigter O-Ring am Brennerkörper kann zu einer Verunreinigung des Schutzga- ses und dadurch zu einer fehlerhaften Schweißnaht führen.
  • Seite 7 VORSICHT! Gefahr durch fehlerhaft montierten Brennerkörper. Sachschäden können die Folge sein. ▶ Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß montiert und arretiert.
  • Seite 8: Brennerkörper Von Wassergekühltem Schweißbrenner Wechseln

    Brennerkörper von wassergekühltem Schweißbren- ner wechseln Schweißbrenner VORSICHT! automatisch ent- leeren und Bren- Gefahr durch eingeschaltete Stromquelle beim automatischen Entleeren des nerkörper wech- Schweißbrenners. seln Unabsichtliche Lichtbogen-Zündungen können die Folge sein. ▶ Den Anweisungen zum automatischen Entleeren des Schweißbrenners in der Be- dienungsanleitung des Kühlgerätes, in der Bedienungsanleitung der Stromquelle und am Bedienpanel der Stromquelle folgen.
  • Seite 9 Verschmutzungen und Kühlmittel-Rückstände von der Kuppelstelle des Schlauchpa- ketes entfernen Verschmutzungen und Kühlmittel-Rückstände von der Kuppelstelle des Bren- nerkörpers entfernen Schutzkappe an der Kuppelstelle des Brennerkörpers anbringen Brennerkörper montieren: VORSICHT! Gefahr durch inkompatible Systemkomponenten. Sachschäden können die Folge sein. ▶ Nur Brennerkörper und Schlauchpakete mit der gleichen Kühlart miteinander verbin- den.
  • Seite 10 Die Arretierung mit dem Brennerkörper vollständig nach hinten drücken und gleichzeitig den Brennerkörper um 180° verdrehen VORSICHT! Gefahr durch fehlerhaft montierten Brennerkörper. Sachschäden können die Folge sein. ▶ Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß montiert und arretiert.
  • Seite 11 Schlauch für Kühlmittel-Vorlauf mit maximal 4 bar (58.02 psi) Druckluft ausblasen dadurch fließt ein Großteil des Kühlmittels zurück in den Kühlmittel-Behälter 180° Verschmutzungen und Kühlmittel-Rückstände von der Kuppelstelle des Schlauchpa- ketes entfernen Verschmutzungen und Kühlmittel-Rückstände von der Kuppelstelle des Bren- nerkörpers entfernen Schutzkappe an der Kuppelstelle des Brennerkörpers anbringen...
  • Seite 12 Brennerkörper montieren: VORSICHT! Gefahr durch inkompatible Systemkomponenten. Sachschäden können die Folge sein. ▶ Nur Brennerkörper und Schlauchpakete mit der gleichen Kühlart miteinander verbin- den. ▶ Wassergekühlte Brennerkörper nur auf wassergekühlte Schlauchpakete montieren. HINWEIS! Risiko durch beschädigten O-Ring am Brennerkörper. Ein beschädigter O-Ring am Brennerkörper kann zu einer Verunreinigung des Schutzga- ses und dadurch zu einer fehlerhaften Schweißnaht führen.
  • Seite 13 VORSICHT! Gefahr durch fehlerhaft montierten Brennerkörper. Sachschäden können die Folge sein. ▶ Sicherstellen, dass sich die Arretierung nach der Montage des Brennerkörpers in der vordersten Position befindet - nur dann ist der Brennerkörper ordnungsgemäß montiert und arretiert. Stromquelle am Netz anschließen und einschalten An der Stromquelle die Taste Gasprüfen drücken Für 30 s strömt Schutzgas aus.

Diese Anleitung auch für:

Ttb 500
