Inhaltszusammenfassung für Fronius RA TTW 4000

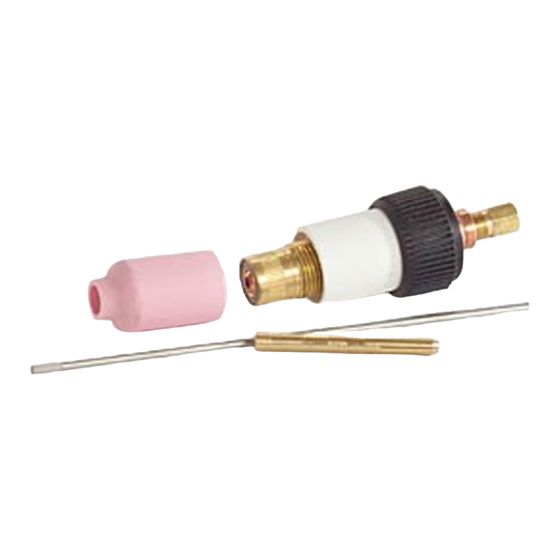

- Seite 1 Operating Instructions Einstellvorrichtung RA TTW 4000 RA TTW 4000 adjusting device Dispositif de réglage RA TTW 4000 Bedienungsanleitung Operating Instructions Instructions de service 42,0410,1331 003-14032023...
- Seite 3 Die Einstellvorrichtung RA TTW 4000 eignet sich für alle Gasdüsen-Längen. Einsatzgebiet Die Einstellvorrichtung RA TTW 4000 kommt bei automatisierten Anwendungen in Verbindung mit dem WIG Roboter-Schweißbrenner Robacta TTW 4000 zum Einsatz. Mit Hilfe der Einstellvorrichtung können ein oder mehrere Wechsel- Brennerköpfe so vorbereitet werden, dass alle Wechsel-Brennerköpfe exakt die...
- Seite 4 Wolframelektro- Beim Wechsel-Brennerkopf die de bei Wechsel- Spannzange mittels Spannstück Brennerkopf ein- (2) lösen stellen Wolframelektrode (1) mittels Spannstück (2) leicht mit Über- stand vorspannen WICHTIG! Die Wolframelektrode muss sich im Wechsel-Brennerkopf noch bewegen lassen. Wechsel-Brennerkopf mit Überstand vorge- spannter Wolframelektrode Wechsel-Brennerkopf auf die Ein- stellvorrichtung aufschrauben Wechsel-Brennerkopf aufschrauben...
- Seite 5 Wolframelektrode mittels Spannstück (2) im Wechsel-Bren- nerkopf fixieren Anzugsmoment = 2,5 Nm Einstelldorn (3) entriegeln Wechsel-Brennerkopf abschrauben Wolframelektrode fixieren...
- Seite 6 Field of applica- The RA TTW 4000 adjusting device is used in automated applications together tion with the Robacta TTW 4000 TIG robot welding torch. Using the adjusting device, one or more replacement torch heads can be prepared so that they all display exactly the same tungsten electrode position.
- Seite 7 Adjusting tungs- On the replacement torch head, ten electrode on loosen the welding tongs using the replacement clamping element (2) torch head Pretension the tungsten electrode (1) using the clamping element (2), letting the end protrude slightly IMPORTANT! The tungsten elec- trode must still be movable in the replacement torch head.
- Seite 8 Fix tungsten electrode in the repla- cement torch head using clamping element (2) Tightening torque = 2.5 Nm Unlock the adjusting mandrel (3) Unscrew the replacement torch head Fixing the tungsten electrode...
- Seite 9 Configurer une tête de torche type pour chaque application : - Régler l’électrode de tungstène - Sélectionner la buse gaz adaptée Visser la tête de torche type sur le dispositif de réglage RA TTW 4000 Mise en place du Verrouiller la broche de réglage (1) dispositif de réglage...
- Seite 10 Réglage de Desserrer la pince de serrage au ni- l’électrode de veau de la tête de torche de re- tungstène sur la change au moyen du tendeur (2) tête de torche de Appliquer une légère prétension à rechange l’électrode de tungstène (1) au moyen du tendeur (2), en laissant dépasser l’électrode IMPORTANT! L’électrode de...
- Seite 11 Fixer l’électrode de tungstène dans la tête de torche de rechange au moyen du tendeur (2) Couple de serrage = 2,5 Nm Déverrouiller la broche de réglage Réglage de l’électrode de tungstène sur la tête de torche de rechange Fixer l’électrode de tungstène...
