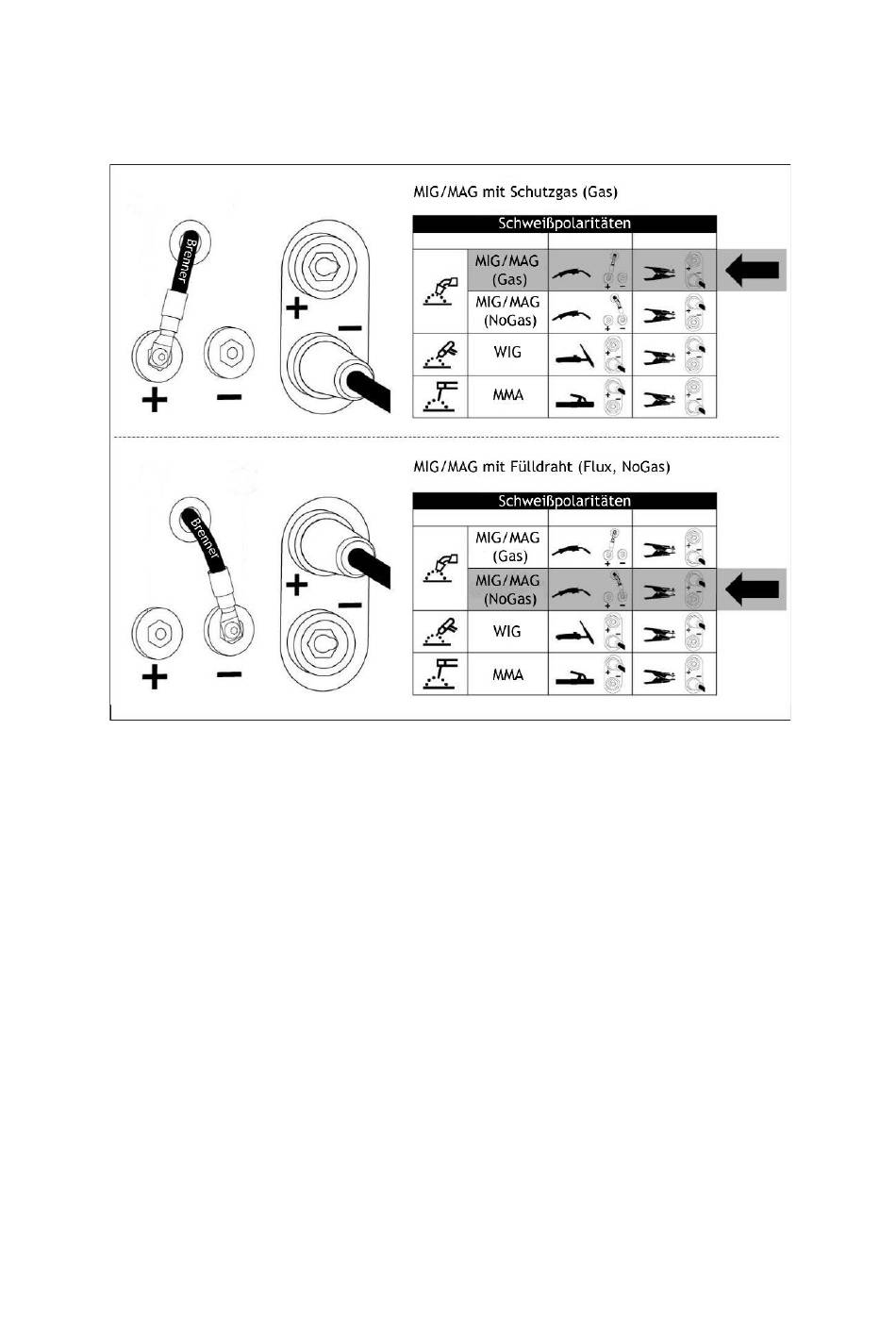

Schweißpolaritäten
Bitte beachten Sie vor dem Schweißbeginn immer die korrekten Schweißpolaritäten für den
jeweiligen Schweißprozess. Achten Sie auch auf einen festen Sitz der Kabel in den Buchsen
des Geräts, damit der Schweißstrom störungsfrei fließen kann.
MAG-Schweißen
Gerät schweißbereit vorbereiten
Im Lieferzustand ist das Gerät mit einem fest installierten MAG-Brenner Typ MB 150
ausgestattet. Entscheiden Sie, welches Material Sie verschweißen möchten. Das Gerät hat
eine 0,6/0,8 mm Vorschubrolle eingebaut. Je nach Schweißdrahtstärke setzen Sie die
Führungsrolle (16) am Drahtvorschubmotor (15) entsprechend herum ein. Befestigt ist die
Rolle mit einer Kappe, die leicht mit der Hand festzuziehen ist. Schweißdrahtrollen für
andere Drahtdurchmesser sind als Zubehör erhältlich.
Nehmen Sie eine Schweißdrahtrolle und legen Sie diese so in das Gerät ein, dass der
abzuwickelnde Draht an der Unterseite von hinten nach vorne in Richtung Drahtvorschub
zeigt. Befestigen Sie die Drahtrolle mit Hilfe der großen Überwurfmutter wie auf der
Abbildung dargestellt.
Jetzt klappen Sie den Drahtvorschub auf, in dem Sie die Andruckfeder (14) entspannen und
diese nach vorne wegkippen. Fädeln Sie den Draht durch die Führungsfeder über die Rille
der Vorschubrolle in das Führungsröhrchen am Ende des Vorschubs ein und verschließen
den Vorschub, indem Sie die obere Wippe nach unten drücken und die Andruckfeder
wieder nach oben schwenken.
13
