6200#A
Bedienungsanleitung
WELDINGER

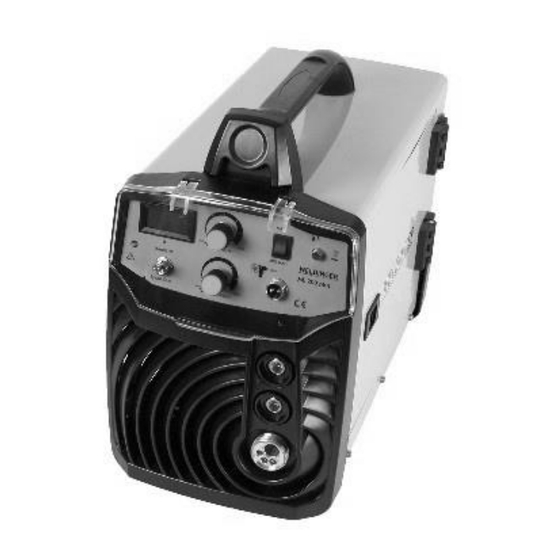

ME 200 eco/go/plus
MIG/MAG-/Elektrodenschweißgerät (200 A)
Lieferumfang:
WELDINGER MIG/MAG-Schweißinverter ME 200 eco/go oder plus
3 m MIG-MAG Brenner MB150
4 m Massekabel
4 m Elektrodenhalterkabel
Gasschlauch 1,5 m kälteflexibler Gummi mit Anschluss 1/4"R mit Schnellkupplung
Werbung
Verwandte Anleitungen für WELDINGER ME 200 eco/go
Inhaltszusammenfassung für WELDINGER ME 200 eco/go
- Seite 1 6200#A Bedienungsanleitung WELDINGER ME 200 eco/go/plus MIG/MAG-/Elektrodenschweißgerät (200 A) Lieferumfang: WELDINGER MIG/MAG-Schweißinverter ME 200 eco/go oder plus 3 m MIG-MAG Brenner MB150 4 m Massekabel 4 m Elektrodenhalterkabel Gasschlauch 1,5 m kälteflexibler Gummi mit Anschluss 1/4"R mit Schnellkupplung...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte -vor Inbetriebnahme- Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit dem Inverter gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Bitte beachten Sie Folgendes: bei Unfällen das Schweißgerät sofort vom Netz trennen (Stecker aus der Steckdose ziehen) ...
- Seite 3 Bedienungsanleitung WELDINGER Schweißgerät ME200 eco/go/plus MIG/MAG / Elektrode 200A Wir freuen uns, dass Sie sich für ein WELDINGER Markengerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig durch.
-
Seite 4: Übersicht Frontpanel/Anschlüsse Vorder-Und Rückseite/Innenraum
Funktionsweise Der primär getaktete Inverter ist das Herzstück des Gerätes. In ihm wird die Netzspannung gleichgerichtet. Durch die schnellen IGBT Transistorschalter wird diese Gleichspannung in eine Wechselspannung mit sehr hoher Frequenz zerhackt, die dann wiederum durch entsprechende Dioden zum endgültigen Schweißstrom gleichgerichtet wird. Schweißfunktionen und Ansteuerung für den Schweißstrom sind in einem PAL-Chip gespeichert. - Seite 6 1. Schweißstromanzeige 2. Drehknopf Schweißstromstärke 3. Umschalter Schweißverfahren MMA/MIG-MAG 4. Thermoüberlastungsanzeige 5. Knopf für stromlosen Drahtvorschub 6. Drehknopf Drahtgeschwindigkeit 7. Minuspol 8. Pluspol 9. Eurozentralanschluss 10. Gasanschluss 11. Netzanschluss/ An-Ausschalter 12. Ventilator 13. Umpolung für Fülldrahtbetrieb 14. Aufnahme Drahtrolle mit Spannvorrichtung 15.
- Seite 7 Elektrode oder andere schweißbegleitende Arbeiten gegeben. Unsere Erfahrung besagt, dass die maximale Einschaltdauer unserer WELDINGER Schweißgeräte äußerst selten erreicht wird. Ist dies der Fall, schaltet der automatische Thermoschalter die Schweißfunktion aus und schützt so die Bauteile vor Überhitzung. Hierbei leuchtet die Thermo-Lastanzeige dauerhaft auf.
- Seite 8 Nehmen Sie die entsprechende Schweißdrahtrolle (es ist die Verwendung von 100 oder 200 mm Rollen möglich) und legen Sie diese so in das Gerät ein, dass der abzuwickelnde Draht an der Unterseite von hinten nach vorne in Richtung Drahtvorschub zeigt. Befestigen Sie die Drahtrolle mit Hilfe der großen Überwurfmutter.
- Seite 9 Wählen Sie am Wahlschalter (3) MIG-MAG als Schweißprozess aus. Die Geschwindigkeit des Drahtvorschubs stellen Sie grob am entsprechenden Potentiometer ein. Beachten Sie hierzu die Tabelle am Ende dieses Abschnitts! Stellen Sie am Schweißstrompotentiometer (2) den Schweißstrom ein. Der Test auf einem Probestück zeigt die korrekte Einstellung an.
- Seite 10 Schweißen mit der Spoolgun (nur ME 200 plus) Auf dem Frontpanel finden Sie die Steuerbuchse für den Anschluss einer Spoolgun (z. B. von WELDINGER, Artikel 2617). Bei diesem Brennerpaket wird der Draht nicht hinten im Gerät eingelegt, die Spoolgun verfügt über einen eigenen Drahtvorschub am Brenner.
- Seite 11 0,8 mm Draht vorgesehen. Beim erneuten Wechsel auf das normale Schlauchpaket muss der Wahlschalter (5) wieder auf den Normalbetrieb umgestellt werden. Elektrodenschweißen (MMA) Anschluss und Hinweise Schließen Sie die Kabel für Elektrodenhalter und Erdklemme an Plus (8)- und Minuspol (7) an.
- Seite 12 durch den Hersteller, seinen Reparaturservice oder eine qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden. Lüftungsschlitze nicht bedecken. Schweißfehler und deren Ursachenbeseitigung Fehler mögliche Ursache geringer Einbrand Stromstärke zu niedrig Schweißgeschwindigkeit zu hoch falsches Schutzgas Lichtbogen zu lang falsche Polung des Brenners / der Elektrode Naht zu rau;...
- Seite 13 Technische Daten WELDINGER ME 200 eco/go/plus Inverter TYP IGBT-Inverter Spannung 1 Phase 230V, 50/60Hz Höchststrom Spulenaufnahme 100 und 200 mm Spulen MAG Drahtdurchmesser 0,6-1,0 mm max. Drahtgeschwindigkeit 15 m/min Drahtvorschubrolle Typ W (0,6/0,8 mm) Schweißstrom 20-200A Arbeitsspannung 15,5-26,4 V Leerlaufspannung...
-
Seite 14: Eu-Konformitätserklärung
DIN EN 60974-10:2016-10 (VDE 0544-10:2016-10) – Anforderungen an die elektro- magnetische Verträglichkeit Im Fall von unbefugten Veränderungen, unsachgemäßen Reparaturen oder Umbauten verliert diese Erklärung ihre Gültigkeit. Oranienburg, den 01.11.2017 Bert Schanner Geschäftsführer Original WELDINGER MIG/MAG-Schweißzubehör erhalten Sie im Shop von www.hausundwerkstatt24.de: Schweißdrahtrollen Schutzgas D100/1 kg Elektrodentyp Durchmesser (mm) Artikelnummer für Material... - Seite 15 Schweißdrahtrollen Schutzgas D200/5 kg Elektrodentyp Durchmesser (mm) Artikelnummer für Material 2204 SG II Stahl 2205 1199 Verzinkter Stahl, geprimerte SG II TI Bleche im KFZ-Bereich 1198 SG III 4870 Stahl Fülldraht – Flux – NoGas D200/2 und 5 kg Elektrodentyp Durchmesser (mm) Artikelnummer für Material...
