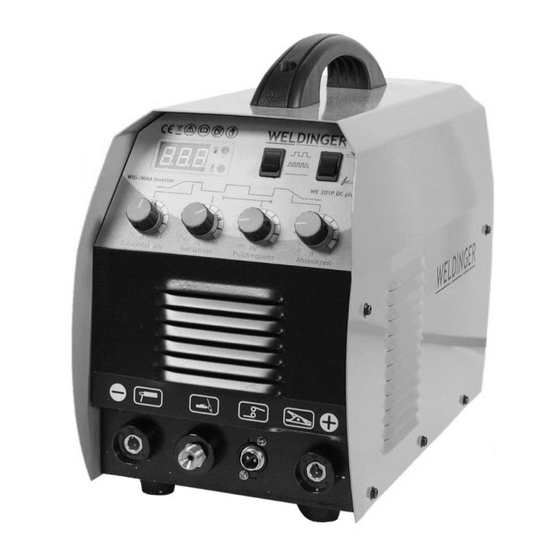

WELDINGER WE 201P DC plus Bedienungsanleitung
Wig–elektrodenschweissinverter mit pulsfunktion
Inhaltsverzeichnis
Verwandte Anleitungen für WELDINGER WE 201P DC plus
Inhaltszusammenfassung für WELDINGER WE 201P DC plus

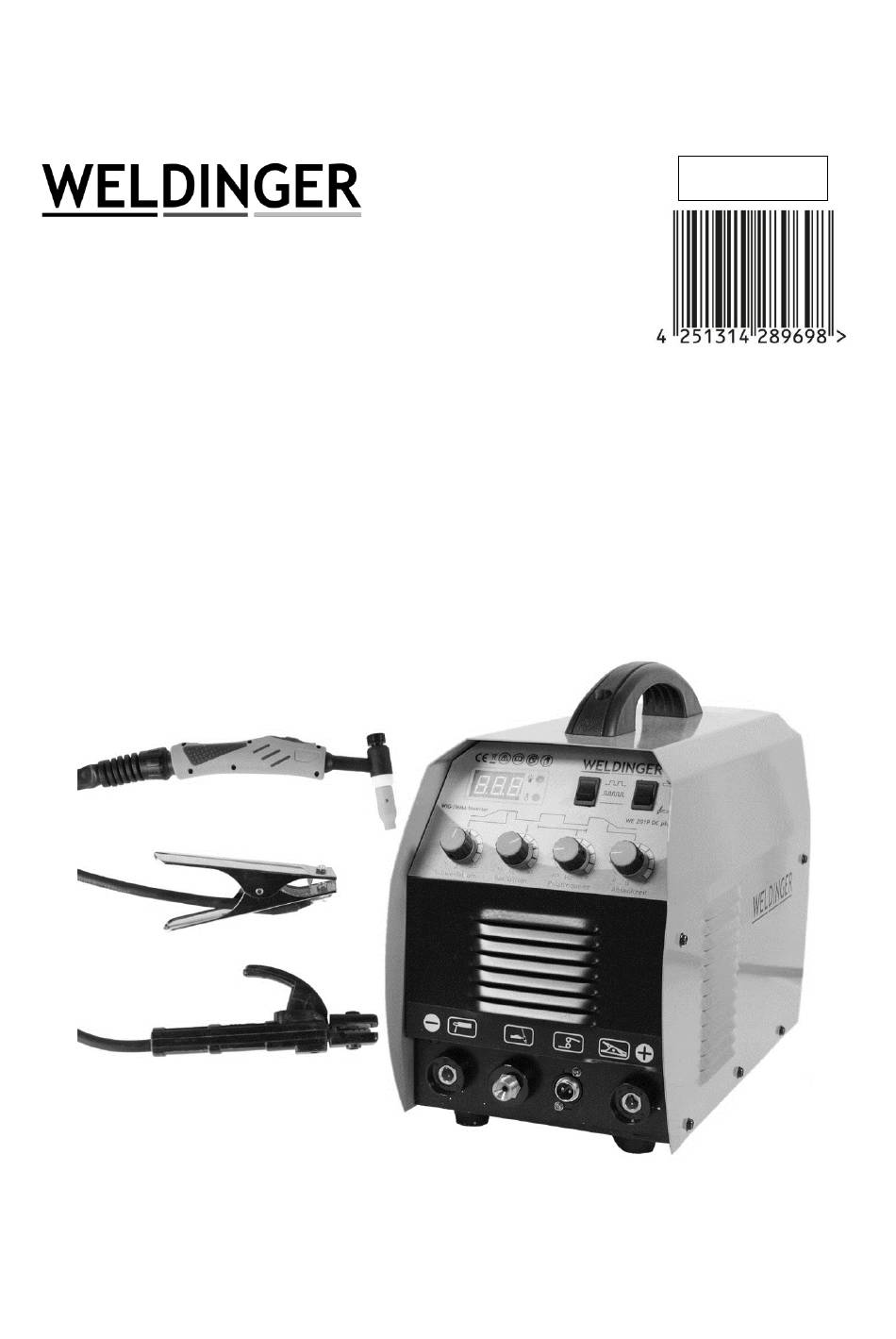

- Seite 1 7201#A Bedienungsanleitung WELDINGER WE 201P DC plus WIG–Elektrodenschweißinverter mit Pulsfunktion...
- Seite 2 Sicherheitshinweise für WELDINGER Schweißgeräte vor Inbetriebnahme Dieses WELDINGER-Schweißgerät wurde sorgfältig nach den anerkannten Normen gebaut. Dennoch können beim Umgang mit ihm gefährliche Situationen auftreten, wenn diese Bedienungsanleitung nicht genau befolgt wird. Diese Sicherheitshinweise dienen ihrer persönlichen Sicherheit und der Vermeidung von Schäden am Gerät. Lesen Sie deshalb diese Anleitung genau durch und befolgen Sie die Sicherheitshinweise, wenn Sie mit dem Schweißgerät arbeiten.
- Seite 3 Schweißhelme an, und zum optimalen Schutz der Hände haben wir auf die verschiedenen Schweißverfahren abgestimmte Schweißerhandschuhe mit Stulpen in unterschiedlichen Ausführungen und Größen im Angebot. Schutz vor elektrischen Gefahren Benutzen Sie das Gerät nur in sauberer und gegen Nässeeinwirkung geschützter Umgebung. Gerät nicht bei erhöhter Feuchtigkeit (Regen/Schnee) benutzen.
- Seite 4 Gasflaschen mit beschädigten oder undichten Ventilen sind sofort außer Betrieb zu nehmen! Es dürfen keine Schweißarbeiten an Behältern durchgeführt werden, die Gase, Treibstoffe, Mineralöle oder andere leichtentzündlichen Substanzen enthalten oder enthalten haben. Explosionsgefahr! Schutz vor Brandgefahr Beim Schweißen kann es wegen der hohen Temperatur des Lichtbogens und fliegender, geschmolzener Metallspritzer zu erhöhter Brandgefahr kommen.
- Seite 5 Bitte das Gerät so aufstellen, dass Eintritts– und Austrittsöffnungen für den Kühlluftstrom frei sind (Mindestabstand zur Wand 80 cm). Die Lufteintrittstemperatur darf -10 ° C nicht unterschreiten und nicht höher als +40°C sein. Bewertung der Arbeitsumgebung Berücksichtigen Sie mögliche elektromagnetische Störquellen in der Umgebung: Netzzuleitungen, Steuerleitungen, Telekommunikations- und andere Signalleitungen in der unmittelbaren Umgebung des Schweißplatzes Rundfunkempfänger und Fernsehgeräte...
- Seite 6 Reinigen, Prüfen und Reparieren des Schweißgerätes darf nur von sachkundigen, befähigten Personen durchgeführt werden. Befähigte Person ist, wer aufgrund seiner Ausbildung, Kenntnisse und Erfahrung die bei der Prüfung von Schweißstromquellen auftretenden Gefährdungen und mögliche Folgeschäden erkennen und die erforderlichen Sicherheitsmaßnahmen treffen kann. Wird eine der untenstehenden Prüfungen nicht erfüllt, darf das Gerät erst nach Instandsetzung und erneuter Prüfung wieder in Betrieb genommen werden.
- Seite 7 mitgeprüft werden. Damit wird sichergestellt, dass die Summe der Ableitströme von Schweißstromquelle, Zusatzgeräten und Anbauteilen innerhalb der Grenzwerte bleibt. Im Folgenden ist daher die komplette Prüfung des Schweißgeräts. Sollen Zusatzgeräte oder Anbauteile einzeln geprüft werden, sind die Prüfpunkte dementsprechend anzupassen. Die Prüfung erfolgt nach IEC / DIN EN 60974-4 „Lichtbogenschweißeinrichtungen - Inspektion und Prüfung“...
- Seite 8 Messung des Isolationswiderstandes Um auch die Isolation im Inneren des Gerätes bis hin zum Trafo zu prüfen, muss der Netzschalter eingeschaltet sein. Ist ein Netzschutz vorhanden, so ist dieser zu überbrücken oder die Messung beidseitig durchzuführen. Sind Polwendeschalter vorhanden, werden deren Kontakte überbrückt, damit die Schweißbuchsen Verbindung zum Leistungsteil haben.
- Seite 9 Die fünfjährige WELDINGER-Garantie gilt ausschließlich für elektronische Schweißgeräte, Plasmaschneider, Filterkassetten für Schweißhelme, Flüsterkompressoren und Elektrowerkzeuge der Marke WELDINGER, die ab dem 11.11.2020 durch HuW24 e.K. ausgeliefert worden sind. Für alle Geräte, die bis zum 10.11.2020 von HuW24 e.K. ausgeliefert wurden, gilt die bisherige Gewährleistung von zwei Jahren.
- Seite 10 mit dem Gerät erworbene Verschleißteile und Zubehör sind ebenfalls von der Garantie ausgeschlossen. 6. Inhalt des Garantieanspruchs. Die Garantie gewährt einen Anspruch auf kostenlose Reparatur beschädigter Teile, die von der Garantie umfasst werden. 7. Nachlieferungsbefugnis. HuW24 e.K. ist berechtigt, anstelle der Reparatur ein neues Gerät zu liefern. 8.
-
Seite 11: Wig/Mma-Schweißgerät We 201P Dc Plus
Bedienungsanleitung WIG/MMA-Schweißgerät WE 201P DC plus Wir freuen uns, dass Sie sich für ein WELDINGER Markengerät der DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Bitte lesen Sie diese Betriebsanleitung vor Inbetriebnahme sorgfältig durch. - Seite 12 eine Wechselspannung mit sehr hoher Frequenz zerhackt, die dann wiederum durch entsprechende Dioden zum endgültigen Schweißstrom gleichgerichtet wird. Schweißfunktionen und Ansteuerung für den Schweißstrom sind in einem PAL-Chip gespeichert. Vorteile der Inverter-Technologie: • sehr hoher Wirkungsgrad, sehr niedriger Stromverbrauch • hohe Einschaltdauer durch kleine elektronische Bauteile und Lüfterkühlung •...
- Seite 13 1. Digitaldisplay/Schweißstromanzeige 2. LEDs Bereitschaftsanzeige/Thermoschutz: die Thermo-LED leuchtet, wenn der Temperaturwächter zu hohe Innentemperaturen festgestellt hat. Nach Erlöschen kann weiter geschweißt werden. Gerät nicht ausschalten, da der der Lüfter das Gerät abkühlen muss! 3. Wahl-Schalter WIG-Puls 4. Wahl-Schalter WIG/Elektrode (MMA) 5.
- Seite 14 Der Inverter ist mit einem hochwertigen WIG-Brenner ausgestattet, der ABICOR-BINZEL kompatibel ist. Das bedeutet, dass alle gängigen Verschleißteile passen. Als Grundausstattung empfehlen wir unser WELDINGER WIGSET1 (Art.Nr. 4141). Darin sind alle wichtigen Verschleißteile enthalten, so dass Sie immer das passende Teil parat haben.
-
Seite 15: Elektrodenschweißen (Mma)
WIG-Schweißen mit Pulsfunktion Manche Materialien verziehen sich extrem bei zu viel Wärmeeintrag. Für diese Anwendung wurde das Gerät mit einer Pulsfunktion ausgestattet. Hierbei pulst der Schweißstrom in der eingestellten Frequenz, was den Wärmeeintrag verringert. Hierzu sind der Wahlschalter 3 auf den gewünschten Puls und die Pulsfrequenz am Drehregler 7 einzustellen. Der Schweißvorgang selbst funktioniert wie oben beschrieben. - Seite 16 Instandhaltung/Ratschläge Instandhaltungsarbeiten sollten nur von qualifiziertem Fachpersonal durchgeführt werden. Trennen Sie die Stromversorgung des Geräts und warten Sie, bis der Ventilator sich nicht mehr dreht. Im Gerät sind die Spannungen sehr hoch und deshalb gefährlich. Beginnen Sie mit der Wartung frühestens nach ca. 3 Minuten, um den Kondensatoren Zeit zu geben, sich zu entladen.
- Seite 17 Abstand Brenner / Werkstück verringern Brenner auf Schäden prüfen Im Falle einer Störung, die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Kundenservice. Technische Daten WELDINGER WE 201P DC plus Netzanschluss 230 V 50/60Hz Netzabsicherung 16 A träge...
-
Seite 18: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir erklären, dass dieses Produkt: WIG/Elektroden-Schweißinverter WE 201P DC plus mit folgenden Richtlinien übereinstimmt: EU-Richtlinie über elektromagnetische Verträglichkeit 2014/30/EU EU-Niederspannungsrichtlinie 2014/35/EU Die Fertigung erfolgte unter Beachtung der folgenden Normen: DIN EN 60974-1:2013-06 (VDE 0544-1:2013-06) - Schweißstromquellen DIN EN 60974-6:2016-08 (VDE 0544-6:2016-08) – Schweißstromquellen mit begrenzter Einschaltdauer DIN EN 60974-10:2016-10 (VDE 0544-10:2016-10) –... - Seite 19 604-2401 604-2410 604-3201 604-3210 607-1601 607-1610 E3W lila 607-2401 607-2010 608-1601 608-1610 WL-20 blau 608-2401 608-2410 608-3201 608-3210 Testbox 1,6 mm 5669 (8 Stück) Je 1x rot, gold, grün, grau, lila, blau, türkis, pink Mit Ausnahme der Testbox sind alle Wolframelektroden einzeln oder als 10er-Pack erhältlich. WIG-Schweißstäbe Schweißdraht Durchmesser...
- Seite 20 Aluminium 8288-320 8288-321 AlMg5 8288-400 8288-401 Sortimentsbox 1,6/2,0/2,4 8288-999 1,5 kg (3x0,5 kg) Schweißdraht Durchmesser Artikelnummer 0,5 Artikelnummer Artikelnummer 1,0 kg 5 kg 30259-1 30259-7 30259-13 30259-2 30259-8 30259-14 Aluminium 30259-3 30259-9 30259-15 Al99 30259-4 30259-10 30259-16 30259-5 30259-11 30259-17 30259-6 30259-12 30259-18...
- Seite 21 Ergänzendes Zubehör Artikel Artikelnr. Kurzbeschreibung WIG-Schleifboy 3726 Wolframnadel-Schleifgerät für perfekt angeschliffene Wolframelektroden 1,6-5 mm, Schleifwinkel 0- 60°(Schleifscheiben, Spannhülsen und Halter sind auch einzeln erhältlich) WIG-Schleifboy 5278 Mobil einsetzbares Wolframnadel-Schleifgerät für Junior Durchmesser 1,6-3,2 mm, Schleifwinkel 28° WIG-Schleif-Fix 4774 Handschleifhilfe aus Aluminium für Wolframelektroden, -Aluminium- geeignet für Standard-Spannhülsen Fußpedal...
- Seite 22 Doppelt schaltbarer 3531 Getrennt schaltbar, 148x148x38 mm, Haltekraft bis 2x50 kg, Schweißmagnet für 90°Innenwinkel SM-5 Außenwinkel- 3480 Doppelpack Permanentmagneten, 59x50x12 mm, Haltekraft Schweißmagnet bis 17 kg, 90° Innenwinkel und 60° Außenwinkel SM-6 Schaltbarer 3459 Mit Drehschalter, 111x55x76 mm, Halterkraft bis 60 kg, Multiwinkel- fixierbare Winkel 45, 60, 75, 90, 105, 120 und 135°...
- Seite 23 Gripzange G7 4348 250 mm (10“), verschleißfeste Profiqualität, geschliffenes Breitmaul groß Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G8 4349 160 mm (6“), verschleißfeste Profiqualität, geschliffenes C-Grip klein Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G9 4350 230 mm (9“), verschleißfeste Profiqualität, geschliffenes C-Grip medium Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G10...
- Seite 24 Hier präsentieren wir Ihnen eine kleine Auswahl, das komplette Sortiment finden Sie unter https://www.hausundwerkstatt24.de/Zubehoer-zum-WIG-Schweissen. TIPP: Geben Sie für weitere Produktinformationen die Artikelnummer im Suchfeld oben rechts auf der Website ein, um direkt zum gewünschten Artikel zu gelangen.
