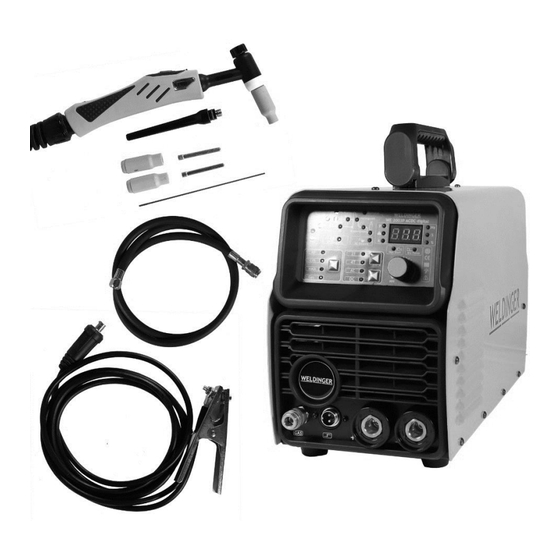

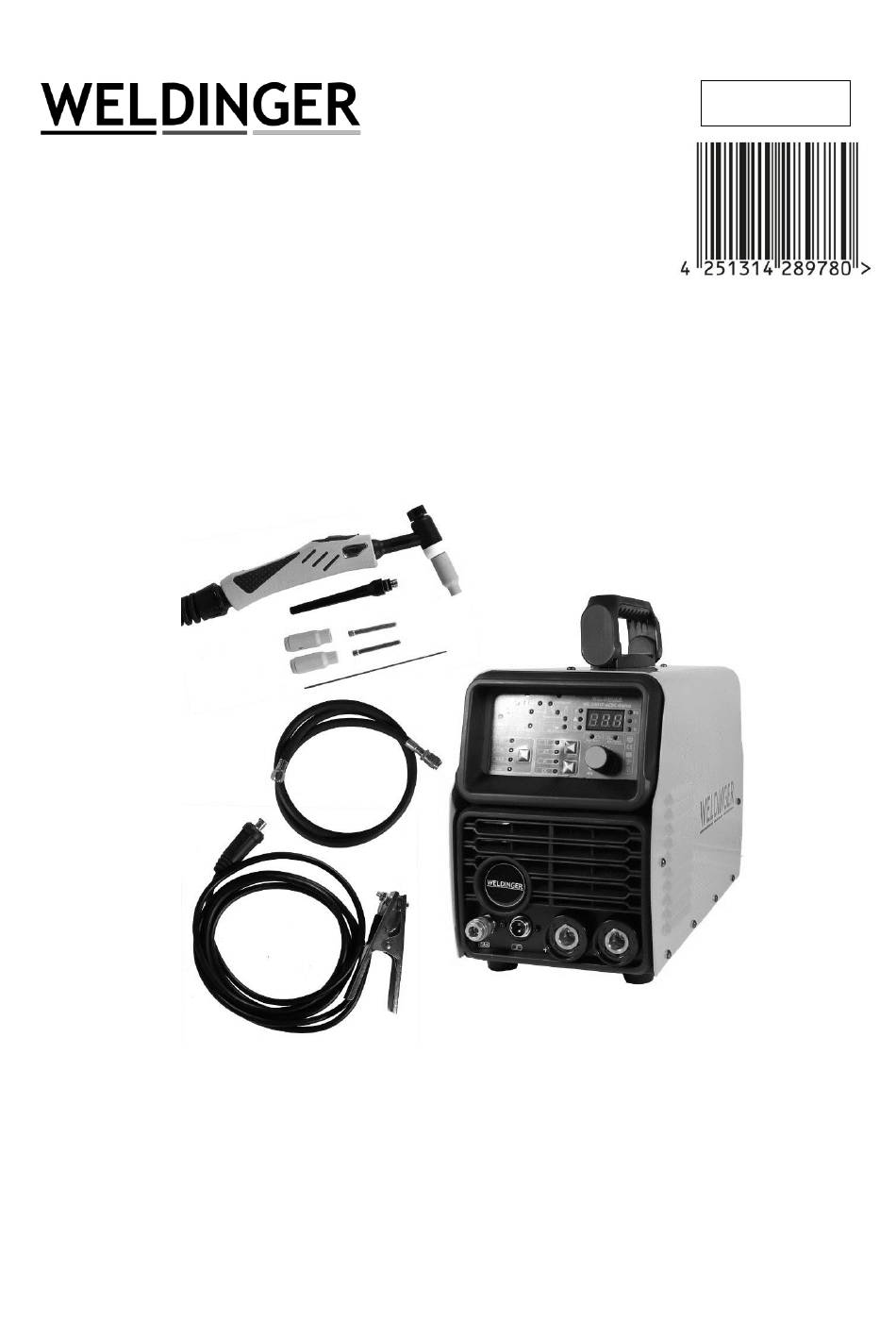

- Seite 1 5290#A Bedienungsanleitung WELDINGER WE 2003P digital AC/DC WIG Elektrodenschweißinverter 200A AC/DC HF Puls Lieferumfang: WELDINGER Schweißinverter WE 2003P ACDC digital WIG-Schlauchpaket SR17 4 m Massekabel 4 m 1,5 m Gasschlauch mit Anschluss 1/4" R und NW5 Schnellkupplung...
-
Seite 2: Einführung
Bedienungsanleitung Einführung Wir freuen uns, dass Sie sich für ein WELDINGER Schweißgerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Der WELDINGER WE 2003P digital AC/DC HF Puls ist ein kompakter, luftgekühlter WIG-/MMA- Schweißinverter der neuesten Generation zum Gleich- und Wechselstromschweißen. - Seite 3 3,5 Minuten erfolgen muß. Meist ist diese Ruhephase schon durch das Wechseln der Elektrode oder andere schweißbegleitende Arbeiten gegeben. Unsere Erfahrung besagt, daß die maximale Einschaltdauer unserer WELDINGER-Schweißgeräte äußerst selten erreicht wird. Ist dies der Fall, schaltet der automatische Thermoschalter die Schweißfunktion aus und schützt so die Bauteile vor Überhitzung.
-
Seite 4: Bedienpanel Und Anschlüsse
Bedienpanel und Anschlüsse 1. WIG-Parameterdiagramm (einstellbar über Knopf 5) 2. LED Remote, leuchtet bei Betrieb mit Fußpedal 3. Multifunktionsdisplay für Schweißstromanzeige (A), Vorlauf-/Nachlaufzeit und Anstiegszeit/Stromabfall (S), Pulsbetrieb (P), Pulsfrequenz (Hz), Einschaltdauer (%), Warn- LED (Überlastung) 4. LEDs für MMA-Parameter Hot Start und Arc Force 5. - Seite 5 12. Gasanschluss WIG-Brenner 13. Steuerbuchse WIG-Brenner 14. Pluspol 15. Minuspol 16. Netzschalter 17. Lüfter 18. Gaseingang...
- Seite 6 1: WIG-Parameterdiagramm (mit Nummern 9, 10, 11) Die Auswahl der WIG-Parameter erfolgt durch Drehen und Drücken von Multifunktionsknopf (5). Einstellbar sind die folgenden Größen und Werte: Die Gasvorströmzeit bezeichnet die Zeitspanne, die zwischen dem Drücken GASVORLAUF der Brennertaste und dem Öffnen des Gasventils liegt, bis sich der Lichtbogen bildet. Der Einstellbereich liegt zwischen 0,1 und 1 s, die Werkseinstellung bei 0,3 s.
-
Seite 7: Multifunktionsdisplay
Diese Funktion (10) benötigen Sie beim Aluminiumschweißen. Je höher AC FREQUENZ die AC-Frequenz, desto besser sind Schweißqualität und die Konzentration des Lichtbogens. Der Einstellbereich liegt zwischen 40-200 Hz. iermit regeln Sie das Verhältnis der Zeitdauer zwischen positiver und AC BALANCE H negativer Phase (11). - Seite 8 Lichtbogen geht aus. Gasnachströmzeit läuft ab. 4-Taktbetrieb ist für längere Schweißarbeiten sinnvoll. 1x Drücken der Brennertaste Gasvorströmzeit läuft ab. Gerät zündet mit eingestelltem Startstrom. Solange die Taste gedrückt bleibt, schweißt die Anlage mit dem Startstrom weiter. Loslassen der Brennertaste Schweißstrom erreicht nach Ablauf der Anstiegszeit den eingestellten Schweißstrom. Wiederholtes Drücken der Brennertaste Schweißstrom fällt in Absenkzeit auf den Endstrom ab.
-
Seite 9: Wig-Schweißen Dc (Gleichstrom)
Der Inverter ist mit einem hochwertigen WIG-Brenner ausgestattet, der ABICOR-BINZEL kompatibel ist. Das bedeutet, daß alle gängigen Verschleißteile passen. Als Grundausstattung empfehlen wir unser WELDINGER WIGSET1 (Art.Nr. 4141). Darin sind alle wichtigen Verschleißteile enthalten, so daß Sie immer das passende Teil parat haben. - Seite 10 arbeiten, bringen Sie den Brenner in die Nähe des Werkstücks betätigen den Brennerschalter. Der Lichtbogen zündet und der Schweißvorgang beginnt. Wenn Sie mit Lift Arc arbeiten, Werkstück sanft mit der Elektrode berühren. Brenner kurz hochheben und wieder absenken, Schweißlichtbogen bildet sich aus. WIG-Schweißvorgang beenden Je nach 2-Takt oder 4-Taktbetrieb Schalter am Brenner loslassen oder kurz drücken.
-
Seite 11: Elektrodenschweißen (Mma)
Lanthan 1,5 % DC-Schweißen von Stahl, Edelstahl, Gold Kupfer; AC-Schweißen von Aluminium Wir empfehlen folgenden WIG-Elektroden: Stahl: Lymox Pink Edelstahl: rot. Lymox Pink Aluminium: gold, grün Elektrodenschweißen (MMA) Anschluss und Hinweise Schließen Sie die Kabel für Elektrodenhalter an den Pluspol (14) und die Erdklemme an den Minuspol (15) an. - Seite 12 Elektrode aus dem Elektrodenhalter, wenn das Schweißgerät nicht in Gebrauch ist. (Vorsicht, vorher abkühlen lassen, Verbrennungsgefahr!) Beim Abschlagen der Schlacke Schutzbrille tragen! Schalten Sie das Gerät nicht sofort aus, lassen Sie zur Kühlung der Komponenten bei allen Schweißprozessen den Lüfter nachlaufen. Sie erhöhen mit dieser Maßnahme die Lebensdauer Ihres Schweißgeräts.
- Seite 13 Massekabel nicht befestigt Gerät ausgeschaltet Im Falle einer Störung, die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Kundenservice. Technische Daten WELDINGER WE 2003P ACDC ( Technische Änderungen vorbehalten.) Schweißstrom WIG/MMA WIG 10-200 A; MMA 10-180 A...
-
Seite 14: Eu-Konformitätserklärung
