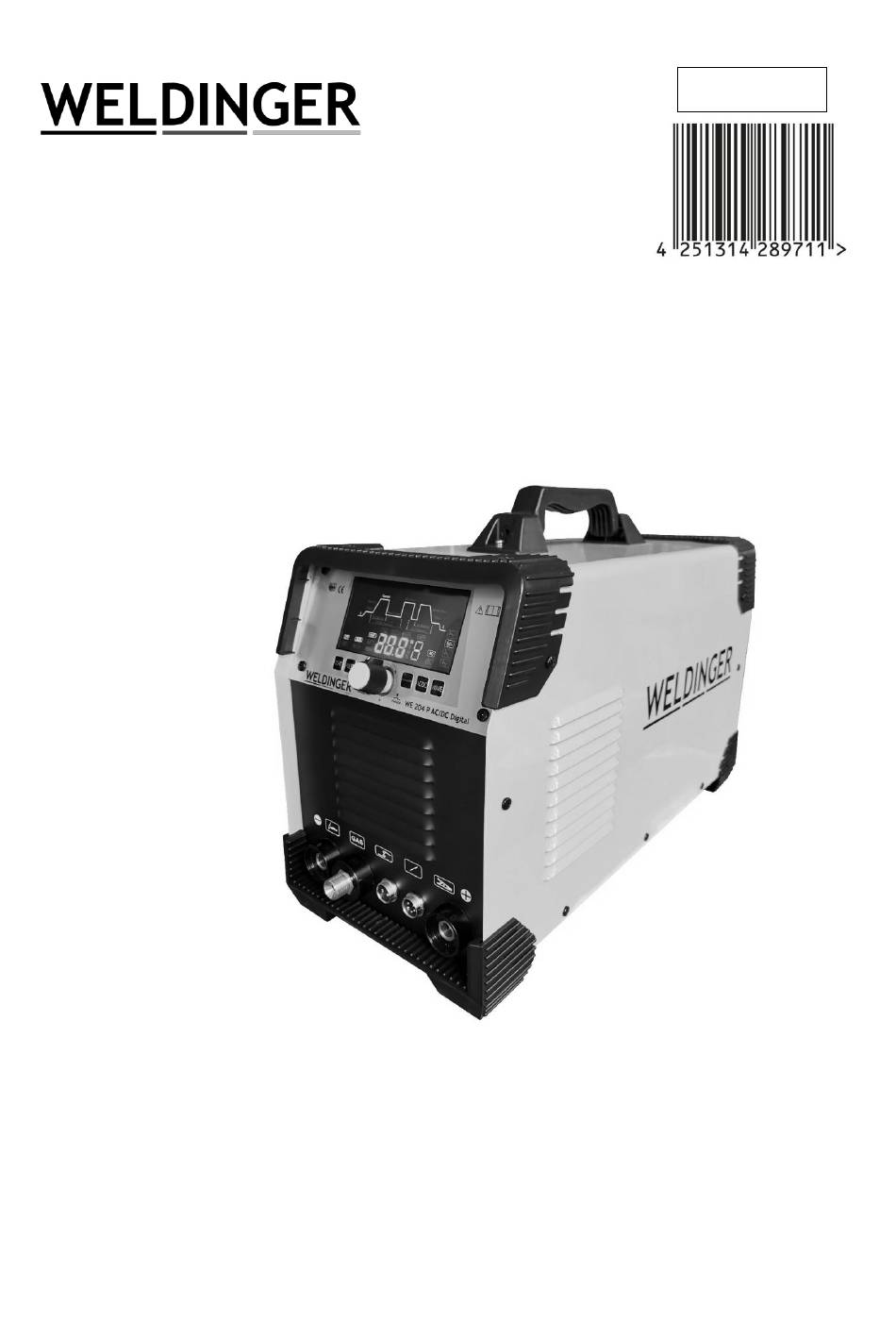

Bedienungsanleitung
WELDINGER

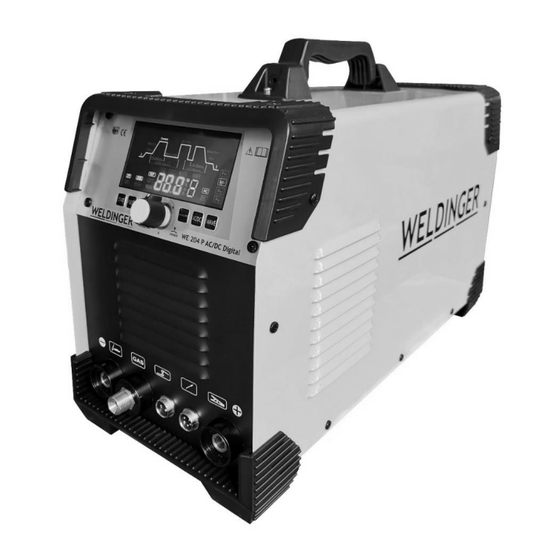

WE 204P digital AC/DC
WIG Elektrodenschweißinverter 200A AC/DC HF Pulse
Lieferumfang:
WELDINGER Schweißinverter WE 204P ACDC digital
WIG-Schlauchpaket WP 26 4 m
Massekabel 4 m
1,5 m Gasschlauch mit Anschluss 1/4" R und NW5 Schnellkupplung
kleines Starterset Wolframnadel rot, Brennerkappe kurz, Brennerkappe lang, Gaslinse Gr. 5,
Spannhülsen 1,6 und 2,4 mm, Spannhülsengehäuse 3,2 mm
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für WELDINGER WE 204P digital AC/DC
Inhaltszusammenfassung für WELDINGER WE 204P digital AC/DC
- Seite 1 WELDINGER WE 204P digital AC/DC WIG Elektrodenschweißinverter 200A AC/DC HF Pulse Lieferumfang: WELDINGER Schweißinverter WE 204P ACDC digital WIG-Schlauchpaket WP 26 4 m Massekabel 4 m 1,5 m Gasschlauch mit Anschluss 1/4" R und NW5 Schnellkupplung kleines Starterset Wolframnadel rot, Brennerkappe kurz, Brennerkappe lang, Gaslinse Gr. 5,...
-
Seite 2: Einführung
Bedienungsanleitung Einführung Wir freuen uns, dass Sie sich für ein WELDINGER Schweißgerät der Firma DINGER Germany GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Der WELDINGER WE 204P AC/DC HF Pulse ist ein kompakter, luftgekühlter WIG-/MMA- Schweißinverter der neuesten Generation zum Gleich- und Wechselstromschweißen. - Seite 3 3,5 Minuten erfolgen muß. Meist ist diese Ruhephase schon durch das Wechseln der Elektrode oder andere schweißbegleitende Arbeiten gegeben. Unsere Erfahrung besagt, daß die maximale Einschaltdauer unserer WELDINGER-Schweißgeräte äußerst selten erreicht wird. Ist dies der Fall, schaltet der automatische Thermoschalter die Schweißfunktion aus und schützt so die Bauteile vor Überhitzung.
-
Seite 4: Schalter Und Buchsen An Vorder- Und Rückseite
Schalter und Buchsen an Vorder- und Rückseite 1: Minuspol 6: Erdung 2: Gasanschluß 7: An-/Ausschalter 3: Steuerbuchse 8: Ausgang Netzkabel 4: Remote-Anschluß für Fußpedal 9: Gaseingang 5: Pluspol Bedienpanel und Funktionen... - Seite 5 A: Wahlschalter 2-Takt/4-Taktschweißen (nur für HF-WIG und Lift-WIG) 2-Taktbetrieb ist für kurze Schweißarbeiten geeignet. Hierbei muss der Schalter am Brenner die ganze Zeit gedrückt werden. o Drücken der Brennertaste o Gasvorströmzeit läuft ab o Gerät zündet mit eingestelltem Startstrom. o Schweißstrom erreicht nach Ablauf der Anstiegszeit den eingestellten Schweißstrom.
- Seite 6 entsprechende Wert angezeigt. Wenn Sie den Knopf nach links drehen, verringert sich der Wert, wenn Sie ihn nach rechts drehen, steigt der Wert an. Drücken Sie den Knopf zum zweiten Mal, um den Wert zu bestätigen und um zum nächsten Parameter zu wechseln.
- Seite 7 I: Display für Schweißparameter Das Display zeigt die Parameter bei der Einstellung und während des Schweißens an. Die seitlichen LEDs zeigen die Einheit des Wertes an (z.B. %). REMOTE Diese LED leuchtet auf, sobald ein Fußpedal zu Fernsteuerung angeschlossen wird (optional erhältlich, Artikel 4176). Diese LED leuchtet auf, wenn die Parametereinstellungen in Bezug auf den Schweißstrom nicht ausführbar sind oder ein genereller Gerätefehler vorliegt.
- Seite 8 Die Gasvorströmzeit bezeichnet die Zeitspanne, die zwischen dem PRE FLOW ( ) Drücken der Brennertaste und dem Öffnen des Gasventils liegt, bis sich der Lichtbogen bildet. Unter normalen Bedingungen sollte der Wert über 0,5 s liegen. Der Einstellbereich liegt zwischen 0,1 und 15 s. Der Startstrom setzt nach dem Drücken der Brennertaste ein.
-
Seite 9: Wig-Schweißen Dc (Gleichstrom)
Der Inverter ist mit einem hochwertigen WIG-Brenner ausgestattet, der ABICOR-BINZEL kompatibel ist. Das bedeutet, daß alle gängigen Verschleißteile passen. Als Grundausstattung empfehlen wir unser WELDINGER WIGSET1 (Art.Nr. 4141). Darin sind alle wichtigen Verschleißteile enthalten, so daß Sie immer das passende Teil parat haben. - Seite 10 Einstellung der Schweißparameter Der Wert des Schweißstroms ist sowohl von Dicke und Art des Materials, als auch von der Schweißposition abhängig. Verwenden Sie ca. 30 A-40 A pro mm Materialstärke als Richtwert und passen Sie diesen Wert dem Werkstück an. Schweißstrom, Gasvorströmzeit, Basisstrom, Anstiegs- und Absenkzeit, sowie Gasnachströmzeit wie oben beschrieben einstellen.
-
Seite 11: Elektrodenschweißen (Mma)
Professionelle WIG-Schweißer lernen Ihren Beruf in vielen Monaten. Ambitionierte Einsteiger finden die richtigen Einstellparameter durch Üben und Ausprobieren heraus. Anbei listen wir zur Orientierung einige Richtwerte auf: Elektrodendurchmesser in mm Stromstärke in A 15-80 70-150 150-250 250-400 Größe Gasdüse WIG-Elektrodentypen Schweißmodus Elektrodenfarbe Thorium 2 %... -
Seite 12: Integrierte Schweißhilfen
Integrierte Schweißhilfen Das Gerät ist mit drei spezifischen Funktionen zur Verbesserung der Schweißeigenschaften ausgerüstet: Hot Start: verhindert durch kurzzeitiges überlagern / anheben des Schweißstromes das Festkleben der Elektrode. Arc Force: regelt den Stromwert automatisch, um den Lichtbogen möglichst lange konstant zu halten. - Seite 13 Feuchtigkeit auf dem Grundmaterial falscher Zusatzwerkstoff Schweißstrom zu hoch Durchbrennen des Schweißbades Lichtbogen zu kurz Schweißgeschwindigkeit zu gering zu großer Luftspalt Prüfen, ob AC Modus eingestellt ist Aluminium lässt sich nicht schweißen Feinjustierung der Reinigungswirkung nicht optimal (AC Balance) AC-Modus: AC Balance niedriger einstellen Falsches Schutzgas angeschlossen –...
- Seite 14 Im Falle einer Störung, die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Kundenservice. Technische Daten WELDINGER WE 204P ACDC Schweißstrom WIG/MMA 5-200 A/20-180 A ED 60% WIG/MMA 200 A, 180 A Spannung 230 V/60 Hz Leerlaufspannung...
-
Seite 15: Eu-Konformitätserklärung
Erklärung ihre Gültigkeit. Oranienburg, den 13.1.2019 Bert Schanner Geschäftsführer Hersteller: DINGER Germany GmbH • Am Bahndamm 15 • D-16515 Oranienburg • www.dinger-germany.com. Original WELDINGER WIG-Schweißzubehör erhalten Sie im Shop von www.hausundwerkstatt24.de: Wolframelektroden 175 mm Elektrodentyp Durchmesser (mm) Artikelnummer Artikelnummer 1 Stück... - Seite 16 604-3201 604-3210 607-1601 607-1610 E3W lila 607-2401 607-2010 608-1601 608-1610 WL-20 blau 608-2401 608-2410 608-3201 608-3210 Testbox 1,6 mm 5669 (8 Stück) Je 1x rot, gold, grün, grau, lila, blau, türkis, pink Mit Ausnahme der Testbox sind alle Wolframelektroden einzeln oder als 10er-Pack erhältlich. WIG-Schweißstäbe Schweißdraht Durchmesser...
- Seite 17 Sortimentsbox 1,6/2,0/2,4 8288-999 1,5 kg (3x0,5 kg) Schweißdraht Durchmesser Artikelnummer 0,5 Artikelnummer Artikelnummer 1,0 kg 5 kg 30259-1 30259-7 30259-13 30259-2 30259-8 30259-14 Aluminium 30259-3 30259-9 30259-15 Al99 30259-4 30259-10 30259-16 30259-5 30259-11 30259-17 30259-6 30259-12 30259-18 Schweißdraht Durchmesser Artikelnummer 0,5 5299-16 5299-20 Aluminium...
- Seite 18 Ergänzendes Zubehör Artikel Artikelnr. Kurzbeschreibung WIG-Schleifboy 3726 Wolframnadel-Schleifgerät für perfekt angeschliffene Wolframelektroden 1,6-5 mm, Schleifwinkel 0- 60°(Schleifscheiben, Spannhülsen und Halter sind auch einzeln erhältlich) WIG-Schleifboy 5278 Mobil einsetzbares Wolframnadel-Schleifgerät für Junior Durchmesser 1,6-3,2 mm, Schleifwinkel 28° WIG-Schleif-Fix 4774 Handschleifhilfe aus Aluminium für Wolframelektroden, -Aluminium- geeignet für Standard-Spannhülsen Fußpedal...
- Seite 19 Doppelt schaltbarer 3531 Getrennt schaltbar, 148x148x38 mm, Haltekraft bis 2x50 kg, Schweißmagnet für 90°Innenwinkel SM-5 Außenwinkel- 3480 Doppelpack Permanentmagneten, 59x50x12 mm, Haltekraft Schweißmagnet bis 17 kg, 90° Innenwinkel und 60° Außenwinkel SM-6 Schaltbarer 3459 Mit Drehschalter, 111x55x76 mm, Halterkraft bis 60 kg, Multiwinkel- fixierbare Winkel 45, 60, 75, 90, 105, 120 und 135°...
- Seite 20 Gripzange G7 4348 250 mm (10“), verschleißfeste Profiqualität, geschliffenes Breitmaul groß Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G8 4349 160 mm (6“), verschleißfeste Profiqualität, geschliffenes C-Grip klein Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G9 4350 230 mm (9“), verschleißfeste Profiqualität, geschliffenes C-Grip medium Zangenmaul, mit Schnell-Lösehebel und Rückholfeder Gripzange G10...
- Seite 21 Hier präsentieren wir Ihnen eine kleine Auswahl, das komplette Sortiment finden Sie unter https://www.hausundwerkstatt24.de/Zubehoer-zum-WIG-Schweissen. TIPP: Geben Sie für weitere Produktinformationen die Artikelnummer im Suchfeld oben rechts auf der Website ein, um direkt zum gewünschten Artikel zu gelangen.
