HINWEISE
:
5
▪
▪ Achten Sie beim Anschluss der Elektroden an das Aggregat darauf, dass Sie die richtige Elektrode in die
zugehörige Elektrodenbuchse einstecken. Auf diese Weise wird bei Wahrnehmung und Stimulation
sichergestellt, dass die atrialen und ventrikulären Signale richtig aufgezeichnet und die
Stimulationsimpulse in die gewünschte Kammer abgegeben werden.
▪
▪ Die DF4‑LLHH-Elektrodenbuchse ist nur zur Verwendung mit DF4‑LLHH-Elektroden geeignet, bei denen
die RV- und SVC-Schockwendeln sowie die RV-Wahrnehmungs-/Stimulationselektrode in einem
einzelnen Konnektor kombiniert sind.
▪
▪ Die IS4‑LLLL-Elektrodenbuchse ist nur zur Verwendung mit linksventrikulären IS4‑LLLL-Elektroden
geeignet.

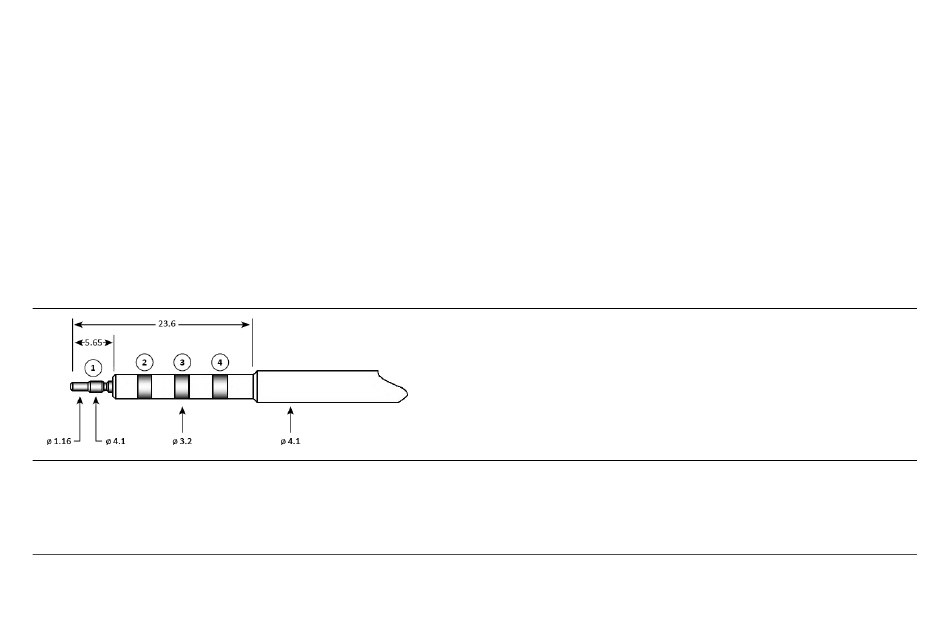

Abbildung 1. Nominelle Abmessungen des DF4‑LLHH- und SJ4‑LLHH-Elektrodenkonnektors (mm)
SJ4-LLHH entspricht DF4-LLHH. SJ4-LLLL entspricht IS4-LLLL. Die SJ4- und DF4-Konnektorbuchsen von
5
Abbott Medical entsprechen der Norm ISO 27186.
1.
1. V-Spitze
2.
2. RV-Ring
3.
3. RV-Spule
4.
4. SVC-Spule
31
