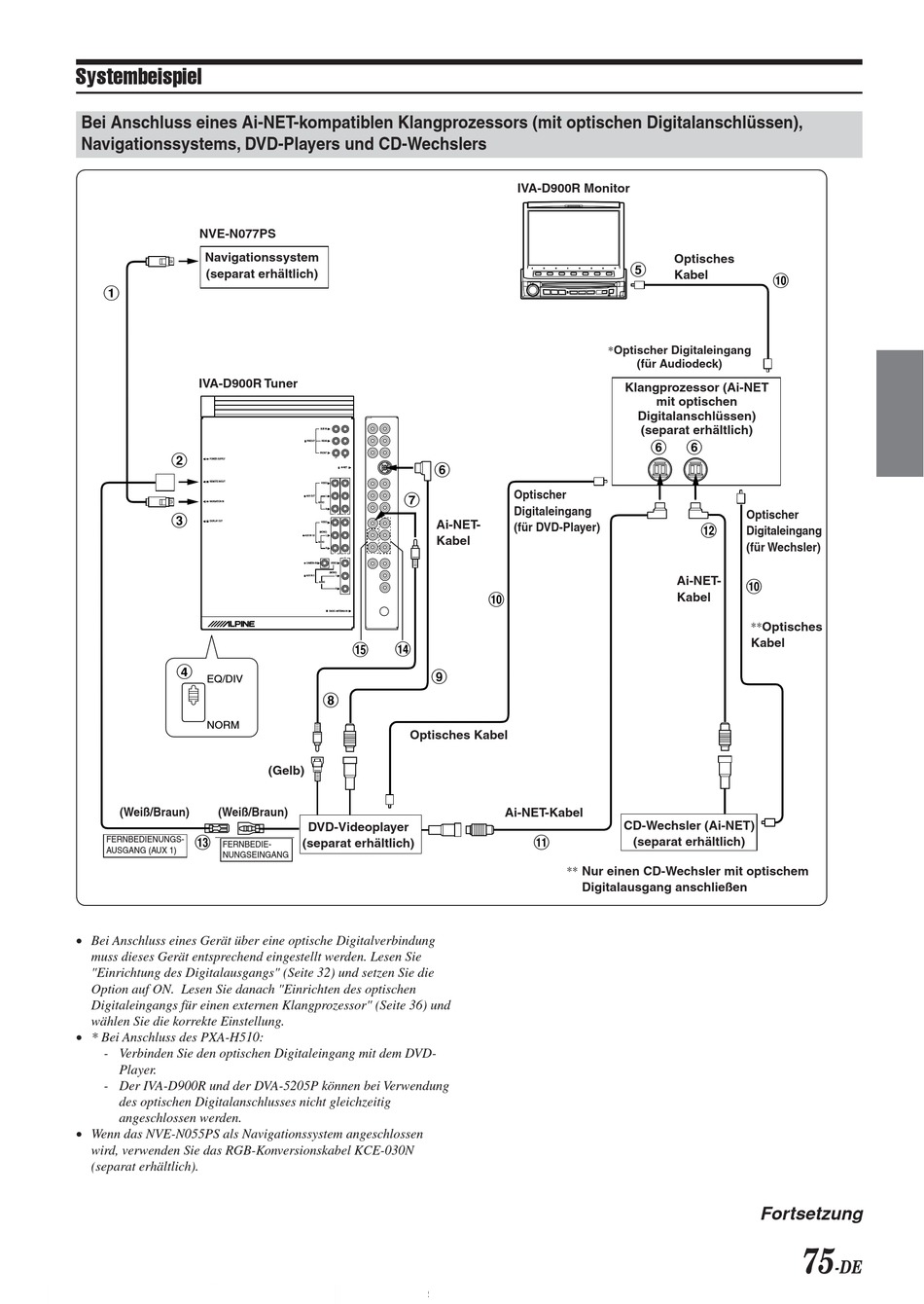

Systembeispiel
Bei Anschluss eines Ai-NET-kompatiblen Klangprozessors (mit optischen Digitalanschlüssen),
Navigationssystems, DVD-Players und CD-Wechslers
NVE-N077PS
Navigationssystem
(separat erhältlich)
1
IVA-D900R
IVA-D900R Tuner
Tuner BOX
2
POWER SUPPLY
REMOTE IN/OUT
NAVIGATION IN
3
DISPLAY OUT
4
EQ/DIV
NORM
(Weiß/Braun)
(Weiß/Braun)
$
FERNBEDIENUNGS-
REMOTE OUT
FERNBEDIE-
REMOTE IN
AUSGANG (AUX 1)
(AUX 1)
NUNGSEINGANG
• Bei Anschluss eines Gerät über eine optische Digitalverbindung
muss dieses Gerät entsprechend eingestellt werden. Lesen Sie
"Einrichtung des Digitalausgangs" (Seite 32) und setzen Sie die
Option auf ON. Lesen Sie danach "Einrichten des optischen
Digitaleingangs für einen externen Klangprozessor" (Seite 36) und
wählen Sie die korrekte Einstellung.
• * Bei Anschluss des PXA-H510:
- Verbinden Sie den optischen Digitaleingang mit dem DVD-
Player.
- Der IVA-D900R und der DVA-5205P können bei Verwendung
des optischen Digitalanschlusses nicht gleichzeitig
angeschlossen werden.
• Wenn das NVE-N055PS als Navigationssystem angeschlossen
wird, verwenden Sie das RGB-Konversionskabel KCE-030N
(separat erhältlich).
SUB W.
PREOUT
REAR
FRONT
6
Ai-NET
VIDEO
7
AUX OUT
L
AUDIO
R
Ai-NET-
VIDEO
(MONO)
AUX IN 1/2
L
Kabel
AUDIO
R
CAMERA IN
VIDEO
(MONO)
AUX IN 3
L
AUDIO
R
RADIO ANTENNA IN
&
%
9
8
Optisches Kabel
(Gelb)
DVD-Videoplayer
(separat erhältlich)
IVA-D900R Monitor
5
*Optischer Digitaleingang
(für Audiodeck)
Klangprozessor (Ai-NET
mit optischen
Digitalanschlüssen)
(separat erhältlich)
6
Optischer
Digitaleingang
(für DVD-Player)
!
Ai-NET-Kabel
CD-Wechsler (Ai-NET)
"
(separat erhältlich)
** Nur einen CD-Wechsler mit optischem
Digitalausgang anschließen
Optisches
Kabel
!
6
Optischer
#
Digitaleingang
(für Wechsler)
Ai-NET-
!
Kabel
**Optisches
Kabel
Fortsetzung
75
-DE
