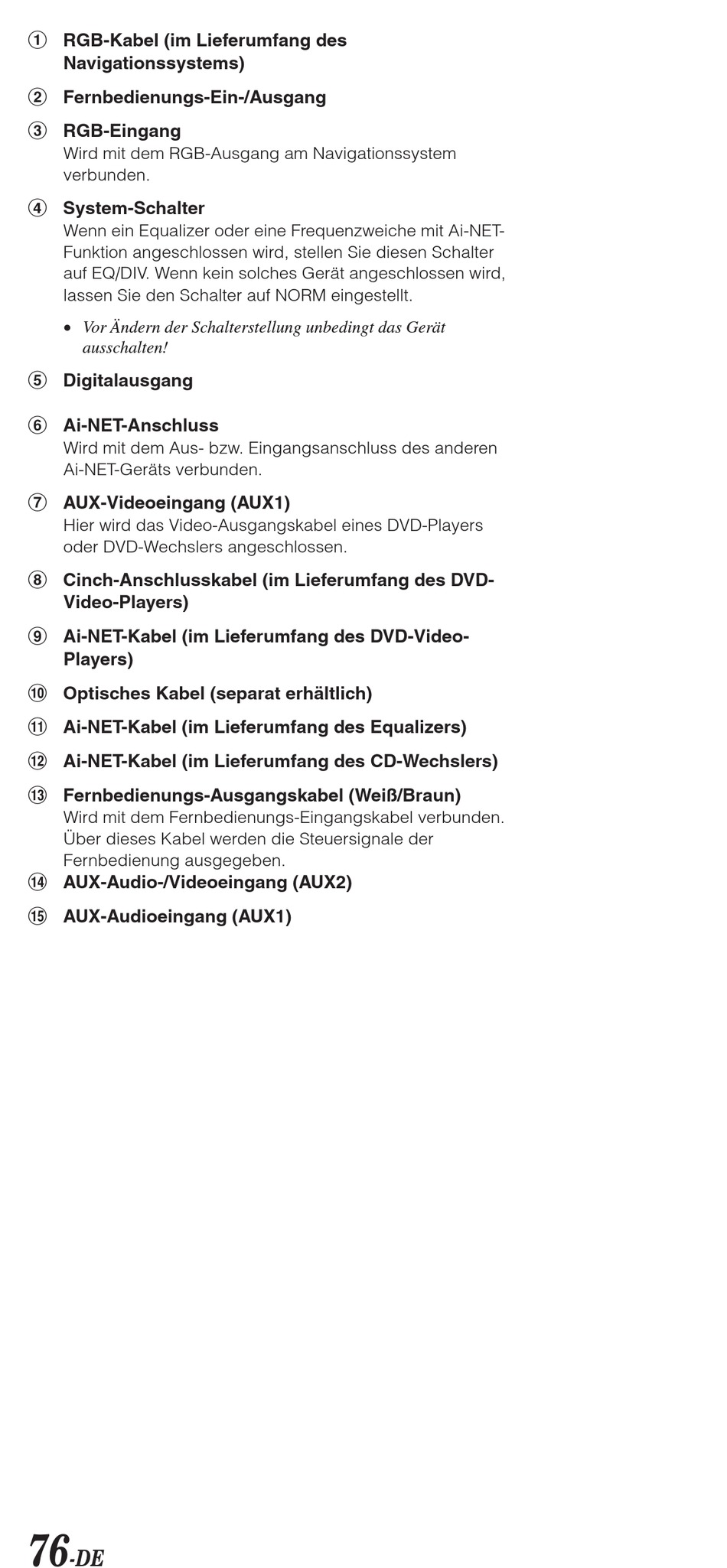

1 RGB-Kabel (im Lieferumfang des
Navigationssystems)
2 Fernbedienungs-Ein-/Ausgang
3 RGB-Eingang
Wird mit dem RGB-Ausgang am Navigationssystem
verbunden.
4 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
5 Digitalausgang
6 Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss des anderen
Ai-NET-Geräts verbunden.
7 AUX-Videoeingang (AUX1)
Hier wird das Video-Ausgangskabel eines DVD-Players
oder DVD-Wechslers angeschlossen.
8 Cinch-Anschlusskabel (im Lieferumfang des DVD-
Video-Players)
9 Ai-NET-Kabel (im Lieferumfang des DVD-Video-
Players)
! Optisches Kabel (separat erhältlich)
" Ai-NET-Kabel (im Lieferumfang des Equalizers)
# Ai-NET-Kabel (im Lieferumfang des CD-Wechslers)
$ Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
% AUX-Audio-/Videoeingang (AUX2)
& AUX-Audioeingang (AUX1)
76
-DE
