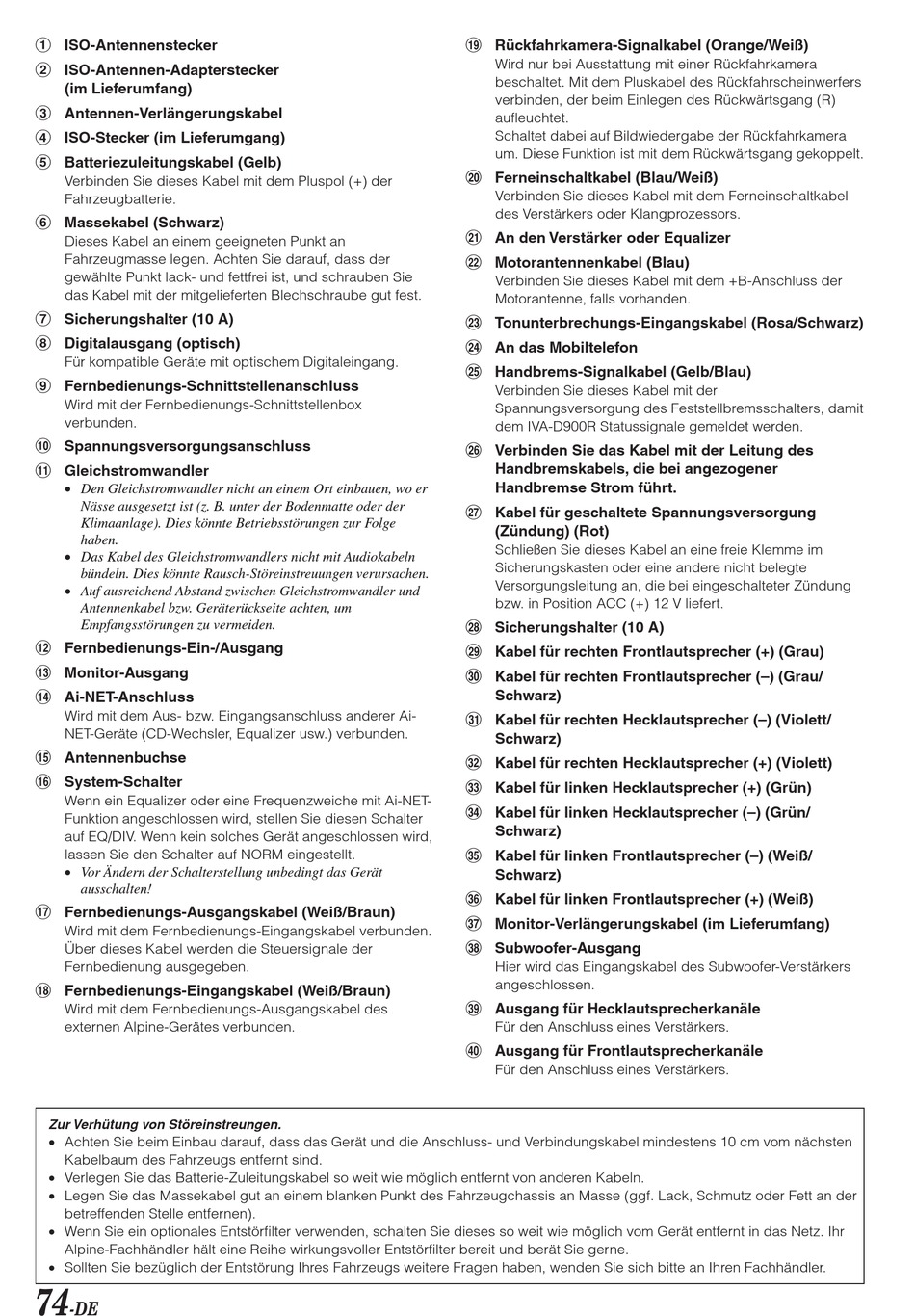

1 ISO-Antennenstecker
2 ISO-Antennen-Adapterstecker
(im Lieferumfang)
3 Antennen-Verlängerungskabel
4 ISO-Stecker (im Lieferumgang)
5 Batteriezuleitungskabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie.
6 Massekabel (Schwarz)
Dieses Kabel an einem geeigneten Punkt an
Fahrzeugmasse legen. Achten Sie darauf, dass der
gewählte Punkt lack- und fettfrei ist, und schrauben Sie
das Kabel mit der mitgelieferten Blechschraube gut fest.
7 Sicherungshalter (10 A)
8 Digitalausgang (optisch)
Für kompatible Geräte mit optischem Digitaleingang.
9 Fernbedienungs-Schnittstellenanschluss
Wird mit der Fernbedienungs-Schnittstellenbox
verbunden.
! Spannungsversorgungsanschluss
" Gleichstromwandler
• Den Gleichstromwandler nicht an einem Ort einbauen, wo er
Nässe ausgesetzt ist (z. B. unter der Bodenmatte oder der
Klimaanlage). Dies könnte Betriebsstörungen zur Folge
haben.
• Das Kabel des Gleichstromwandlers nicht mit Audiokabeln
bündeln. Dies könnte Rausch-Störeinstreuungen verursachen.
• Auf ausreichend Abstand zwischen Gleichstromwandler und
Antennenkabel bzw. Geräterückseite achten, um
Empfangsstörungen zu vermeiden.
# Fernbedienungs-Ein-/Ausgang
$ Monitor-Ausgang
% Ai-NET-Anschluss
Wird mit dem Aus- bzw. Eingangsanschluss anderer Ai-
NET-Geräte (CD-Wechsler, Equalizer usw.) verbunden.
& Antennenbuchse
( System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
) Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
~ Fernbedienungs-Eingangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Ausgangskabel des
externen Alpine-Gerätes verbunden.
Zur Verhütung von Störeinstreungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie das Batterie-Zuleitungskabel so weit wie möglich entfernt von anderen Kabeln.
• Legen Sie das Massekabel gut an einem blanken Punkt des Fahrzeugchassis an Masse (ggf. Lack, Schmutz oder Fett an der
betreffenden Stelle entfernen).
• Wenn Sie ein optionales Entstörfilter verwenden, schalten Sie dieses so weit wie möglich vom Gerät entfernt in das Netz. Ihr
Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
74
-DE
+ Rückfahrkamera-Signalkabel (Orange/Weiß)
Wird nur bei Ausstattung mit einer Rückfahrkamera
beschaltet. Mit dem Pluskabel des Rückfahrscheinwerfers
verbinden, der beim Einlegen des Rückwärtsgang (R)
aufleuchtet.
Schaltet dabei auf Bildwiedergabe der Rückfahrkamera
um. Diese Funktion ist mit dem Rückwärtsgang gekoppelt.
, Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel
des Verstärkers oder Klangprozessors.
- An den Verstärker oder Equalizer
. Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
/ Tonunterbrechungs-Eingangskabel (Rosa/Schwarz)
: An das Mobiltelefon
; Handbrems-Signalkabel (Gelb/Blau)
Verbinden Sie dieses Kabel mit der
Spannungsversorgung des Feststellbremsschalters, damit
dem IVA-D900R Statussignale gemeldet werden.
< Verbinden Sie das Kabel mit der Leitung des
Handbremskabels, die bei angezogener
Handbremse Strom führt.
= Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versorgungsleitung an, die bei eingeschalteter Zündung
bzw. in Position ACC (+) 12 V liefert.
> Sicherungshalter (10 A)
? Kabel für rechten Frontlautsprecher (+) (Grau)
@ Kabel für rechten Frontlautsprecher (–) (Grau/
Schwarz)
[ Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
\ Kabel für rechten Hecklautsprecher (+) (Violett)
] Kabel für linken Hecklautsprecher (+) (Grün)
^ Kabel für linken Hecklautsprecher (–) (Grün/
Schwarz)
_ Kabel für linken Frontlautsprecher (–) (Weiß/
Schwarz)
{ Kabel für linken Frontlautsprecher (+) (Weiß)
| Monitor-Verlängerungskabel (im Lieferumfang)
} Subwoofer-Ausgang
Hier wird das Eingangskabel des Subwoofer-Verstärkers
angeschlossen.
V Ausgang für Hecklautsprecherkanäle
Für den Anschluss eines Verstärkers.
0 Ausgang für Frontlautsprecherkanäle
Für den Anschluss eines Verstärkers.
