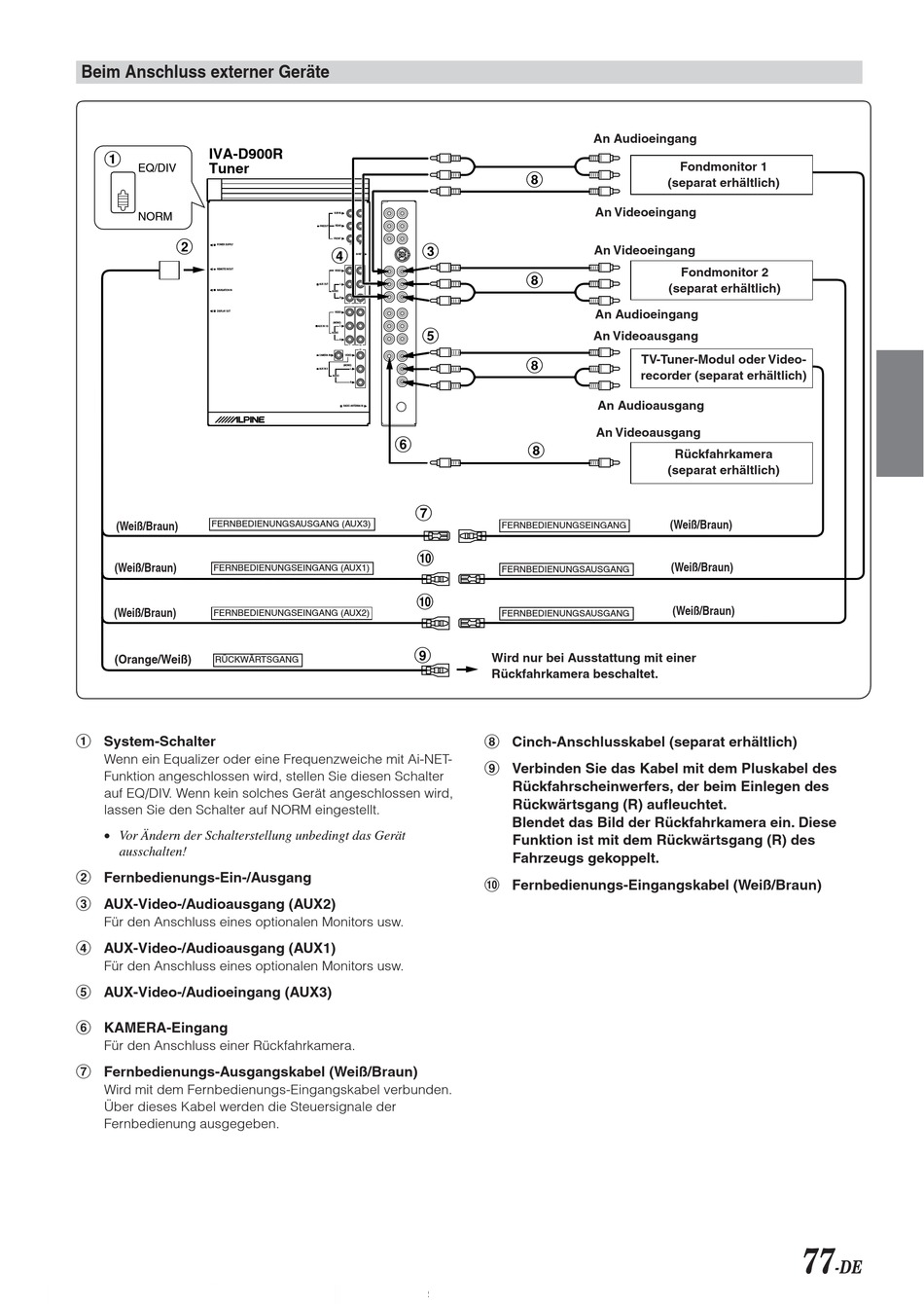

Beim Anschluss externer Geräte
IVA-D900R
1
EQ/DIV
Tuner BOX
NORM
2
POWER SUPPLY
REMOTE IN/OUT
NAVIGATION IN
DISPLAY OUT
FERNBEDIENUNGSAUSGANG (AUX3)
(Weiß/Braun)
(Weiß/Braun)
FERNBEDIENUNGSEINGANG (AUX1)
(Weiß/Braun)
FERNBEDIENUNGSEINGANG (AUX2)
(Orange/Weiß)
RÜCKWÄRTSGANG
1 System-Schalter
Wenn ein Equalizer oder eine Frequenzweiche mit Ai-NET-
Funktion angeschlossen wird, stellen Sie diesen Schalter
auf EQ/DIV. Wenn kein solches Gerät angeschlossen wird,
lassen Sie den Schalter auf NORM eingestellt.
• Vor Ändern der Schalterstellung unbedingt das Gerät
ausschalten!
2 Fernbedienungs-Ein-/Ausgang
3 AUX-Video-/Audioausgang (AUX2)
Für den Anschluss eines optionalen Monitors usw.
4 AUX-Video-/Audioausgang (AUX1)
Für den Anschluss eines optionalen Monitors usw.
5 AUX-Video-/Audioeingang (AUX3)
6 KAMERA-Eingang
Für den Anschluss einer Rückfahrkamera.
7 Fernbedienungs-Ausgangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Eingangskabel verbunden.
Über dieses Kabel werden die Steuersignale der
Fernbedienung ausgegeben.
SUB W.
PREOUT
REAR
FRONT
3
4
Ai-NET
VIDEO
AUX OUT
L
AUDIO
R
VIDEO
(MONO)
AUX IN 1/2
L
5
AUDIO
R
CAMERA IN
VIDEO
(MONO)
AUX IN 3
L
AUDIO
R
RADIO ANTENNA IN
6
7
REMOTE OUT(AUX3)
!
REMOTE IN(AUX1)
!
REMOTE IN(AUX2)
9
REVERSE
8 Cinch-Anschlusskabel (separat erhältlich)
9 Verbinden Sie das Kabel mit dem Pluskabel des
! Fernbedienungs-Eingangskabel (Weiß/Braun)
An Audioeingang
8
An Videoeingang
An Videoeingang
8
An Audioeingang
An Videoausgang
TV-Tuner-Modul oder Video-
8
recorder (separat erhältlich)
An Audioausgang
An Videoausgang
8
REMOTE IN
FERNBEDIENUNGSEINGANG
REMOTE OUT
FERNBEDIENUNGSAUSGANG
REMOTE OUT
FERNBEDIENUNGSAUSGANG
Wird nur bei Ausstattung mit einer
Rückfahrkamera beschaltet.
Rückfahrscheinwerfers, der beim Einlegen des
Rückwärtsgang (R) aufleuchtet.
Blendet das Bild der Rückfahrkamera ein. Diese
Funktion ist mit dem Rückwärtsgang (R) des
Fahrzeugs gekoppelt.
Fondmonitor 1
(separat erhältlich)
Fondmonitor 2
(separat erhältlich)
Rückfahrkamera
(separat erhältlich)
(Weiß/Braun)
(Weiß/Braun)
(Weiß/Braun)
77
-DE
