5

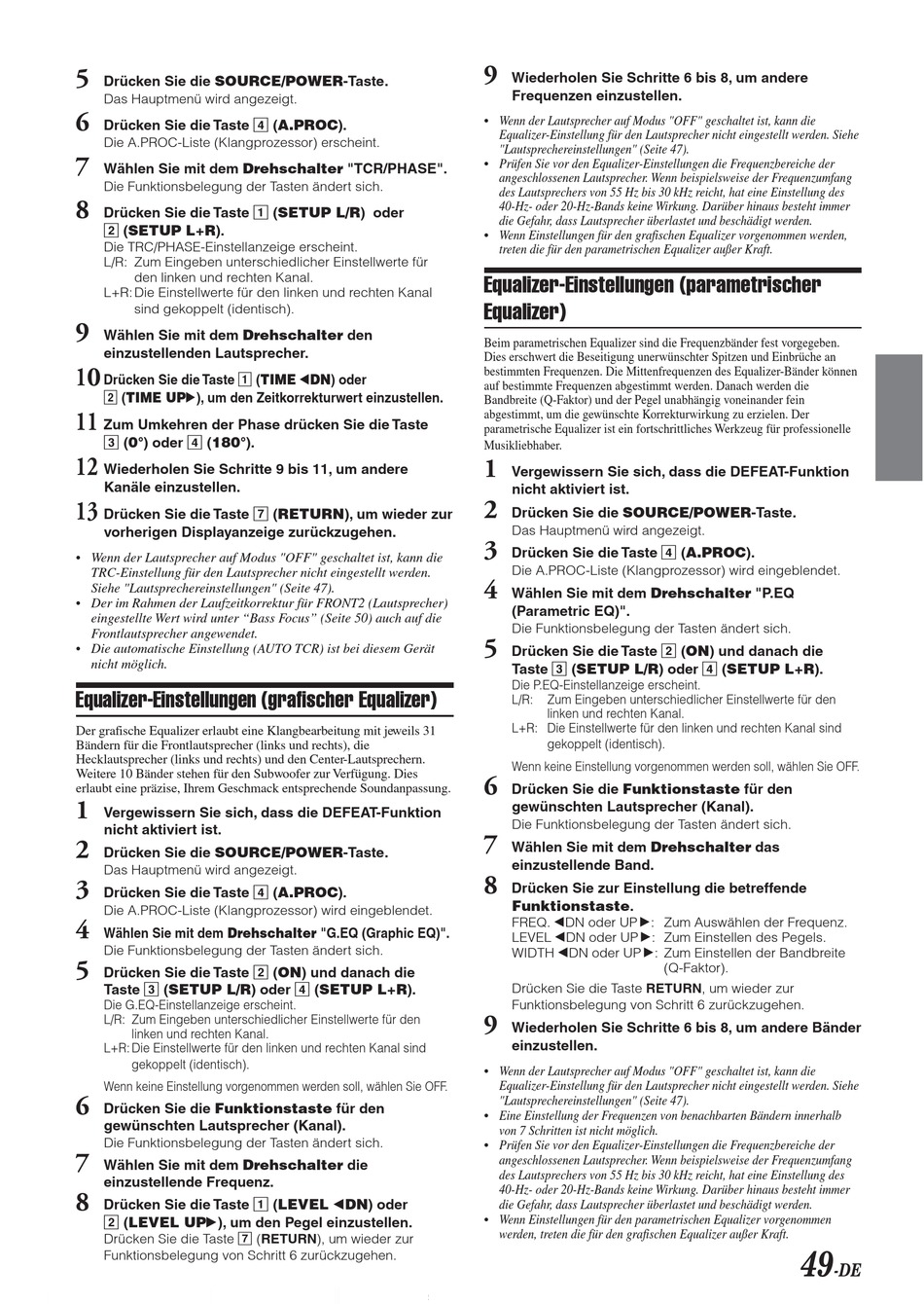

Drücken Sie die SOURCE/POWER-Taste.
Das Hauptmenü wird angezeigt.
6
Drücken Sie die Taste 4 (A.PROC).
Die A.PROC-Liste (Klangprozessor) erscheint.
7
Wählen Sie mit dem Drehschalter "TCR/PHASE".
Die Funktionsbelegung der Tasten ändert sich.
8
Drücken Sie die Taste 1 (SETUP L/R) oder
2 (SETUP L+R).
Die TRC/PHASE-Einstellanzeige erscheint.
L/R: Zum Eingeben unterschiedlicher Einstellwerte für
den linken und rechten Kanal.
L+R: Die Einstellwerte für den linken und rechten Kanal
sind gekoppelt (identisch).
9
Wählen Sie mit dem Drehschalter den
einzustellenden Lautsprecher.
10
Drücken Sie die Taste 1 (TIME ;DN) oder
2 (TIME UP:), um den Zeitkorrekturwert einzustellen.
11
Zum Umkehren der Phase drücken Sie die Taste
3 (0°) oder 4 (180°).
12
Wiederholen Sie Schritte 9 bis 11, um andere
Kanäle einzustellen.
13
Drücken Sie die Taste 7 (RETURN), um wieder zur
vorherigen Displayanzeige zurückzugehen.
• Wenn der Lautsprecher auf Modus "OFF" geschaltet ist, kann die
TRC-Einstellung für den Lautsprecher nicht eingestellt werden.
Siehe "Lautsprechereinstellungen" (Seite 47).
• Der im Rahmen der Laufzeitkorrektur für FRONT2 (Lautsprecher)
eingestellte Wert wird unter "Bass Focus" (Seite 50) auch auf die
Frontlautsprecher angewendet.
• Die automatische Einstellung (AUTO TCR) ist bei diesem Gerät
nicht möglich.
Equalizer-Einstellungen (grafischer Equalizer)
Der grafische Equalizer erlaubt eine Klangbearbeitung mit jeweils 31
Bändern für die Frontlautsprecher (links und rechts), die
Hecklautsprecher (links und rechts) und den Center-Lautsprechern.
Weitere 10 Bänder stehen für den Subwoofer zur Verfügung. Dies
erlaubt eine präzise, Ihrem Geschmack entsprechende Soundanpassung.
1
Vergewissern Sie sich, dass die DEFEAT-Funktion
nicht aktiviert ist.
2
Drücken Sie die SOURCE/POWER-Taste.
Das Hauptmenü wird angezeigt.
3
Drücken Sie die Taste 4 (A.PROC).
Die A.PROC-Liste (Klangprozessor) wird eingeblendet.
4
Wählen Sie mit dem Drehschalter "G.EQ (Graphic EQ)".
Die Funktionsbelegung der Tasten ändert sich.
5
Drücken Sie die Taste 2 (ON) und danach die
Taste 3 (SETUP L/R) oder 4 (SETUP L+R).
Die G.EQ-Einstellanzeige erscheint.
L/R: Zum Eingeben unterschiedlicher Einstellwerte für den
linken und rechten Kanal.
L+R: Die Einstellwerte für den linken und rechten Kanal sind
gekoppelt (identisch).
Wenn keine Einstellung vorgenommen werden soll, wählen Sie OFF.
6
Drücken Sie die Funktionstaste für den
gewünschten Lautsprecher (Kanal).
Die Funktionsbelegung der Tasten ändert sich.
7
Wählen Sie mit dem Drehschalter die
einzustellende Frequenz.
8
Drücken Sie die Taste 1 (LEVEL ;DN) oder
2 (LEVEL UP:), um den Pegel einzustellen.
Drücken Sie die Taste 7 (RETURN), um wieder zur
Funktionsbelegung von Schritt 6 zurückzugehen.
9
Wiederholen Sie Schritte 6 bis 8, um andere
Frequenzen einzustellen.
• Wenn der Lautsprecher auf Modus "OFF" geschaltet ist, kann die
Equalizer-Einstellung für den Lautsprecher nicht eingestellt werden. Siehe
"Lautsprechereinstellungen" (Seite 47).
• Prüfen Sie vor den Equalizer-Einstellungen die Frequenzbereiche der
angeschlossenen Lautsprecher. Wenn beispielsweise der Frequenzumfang
des Lautsprechers von 55 Hz bis 30 kHz reicht, hat eine Einstellung des
40-Hz- oder 20-Hz-Bands keine Wirkung. Darüber hinaus besteht immer
die Gefahr, dass Lautsprecher überlastet und beschädigt werden.
• Wenn Einstellungen für den grafischen Equalizer vorgenommen werden,
treten die für den parametrischen Equalizer außer Kraft.
Equalizer-Einstellungen (parametrischer
Equalizer)
Beim parametrischen Equalizer sind die Frequenzbänder fest vorgegeben.
Dies erschwert die Beseitigung unerwünschter Spitzen und Einbrüche an
bestimmten Frequenzen. Die Mittenfrequenzen des Equalizer-Bänder können
auf bestimmte Frequenzen abgestimmt werden. Danach werden die
Bandbreite (Q-Faktor) und der Pegel unabhängig voneinander fein
abgestimmt, um die gewünschte Korrekturwirkung zu erzielen. Der
parametrische Equalizer ist ein fortschrittliches Werkzeug für professionelle
Musikliebhaber.
1
Vergewissern Sie sich, dass die DEFEAT-Funktion
nicht aktiviert ist.
2
Drücken Sie die SOURCE/POWER-Taste.
Das Hauptmenü wird angezeigt.
3
Drücken Sie die Taste 4 (A.PROC).
Die A.PROC-Liste (Klangprozessor) wird eingeblendet.
4
Wählen Sie mit dem Drehschalter "P.EQ
(Parametric EQ)".
Die Funktionsbelegung der Tasten ändert sich.
5
Drücken Sie die Taste 2 (ON) und danach die
Taste 3 (SETUP L/R) oder 4 (SETUP L+R).
Die P.EQ-Einstellanzeige erscheint.
L/R: Zum Eingeben unterschiedlicher Einstellwerte für den
linken und rechten Kanal.
L+R: Die Einstellwerte für den linken und rechten Kanal sind
gekoppelt (identisch).
Wenn keine Einstellung vorgenommen werden soll, wählen Sie OFF.
6
Drücken Sie die Funktionstaste für den
gewünschten Lautsprecher (Kanal).
Die Funktionsbelegung der Tasten ändert sich.
7
Wählen Sie mit dem Drehschalter das
einzustellende Band.
8
Drücken Sie zur Einstellung die betreffende
Funktionstaste.
FREQ. ;DN oder UP :: Zum Auswählen der Frequenz.
LEVEL ;DN oder UP :: Zum Einstellen des Pegels.
WIDTH ;DN oder UP :: Zum Einstellen der Bandbreite
Drücken Sie die Taste RETURN, um wieder zur
Funktionsbelegung von Schritt 6 zurückzugehen.
9
Wiederholen Sie Schritte 6 bis 8, um andere Bänder
einzustellen.
• Wenn der Lautsprecher auf Modus "OFF" geschaltet ist, kann die
Equalizer-Einstellung für den Lautsprecher nicht eingestellt werden. Siehe
"Lautsprechereinstellungen" (Seite 47).
• Eine Einstellung der Frequenzen von benachbarten Bändern innerhalb
von 7 Schritten ist nicht möglich.
• Prüfen Sie vor den Equalizer-Einstellungen die Frequenzbereiche der
angeschlossenen Lautsprecher. Wenn beispielsweise der Frequenzumfang
des Lautsprechers von 55 Hz bis 30 kHz reicht, hat eine Einstellung des
40-Hz- oder 20-Hz-Bands keine Wirkung. Darüber hinaus besteht immer
die Gefahr, dass Lautsprecher überlastet und beschädigt werden.
• Wenn Einstellungen für den parametrischen Equalizer vorgenommen
werden, treten die für den grafischen Equalizer außer Kraft.
(Q-Faktor).
49
-DE
