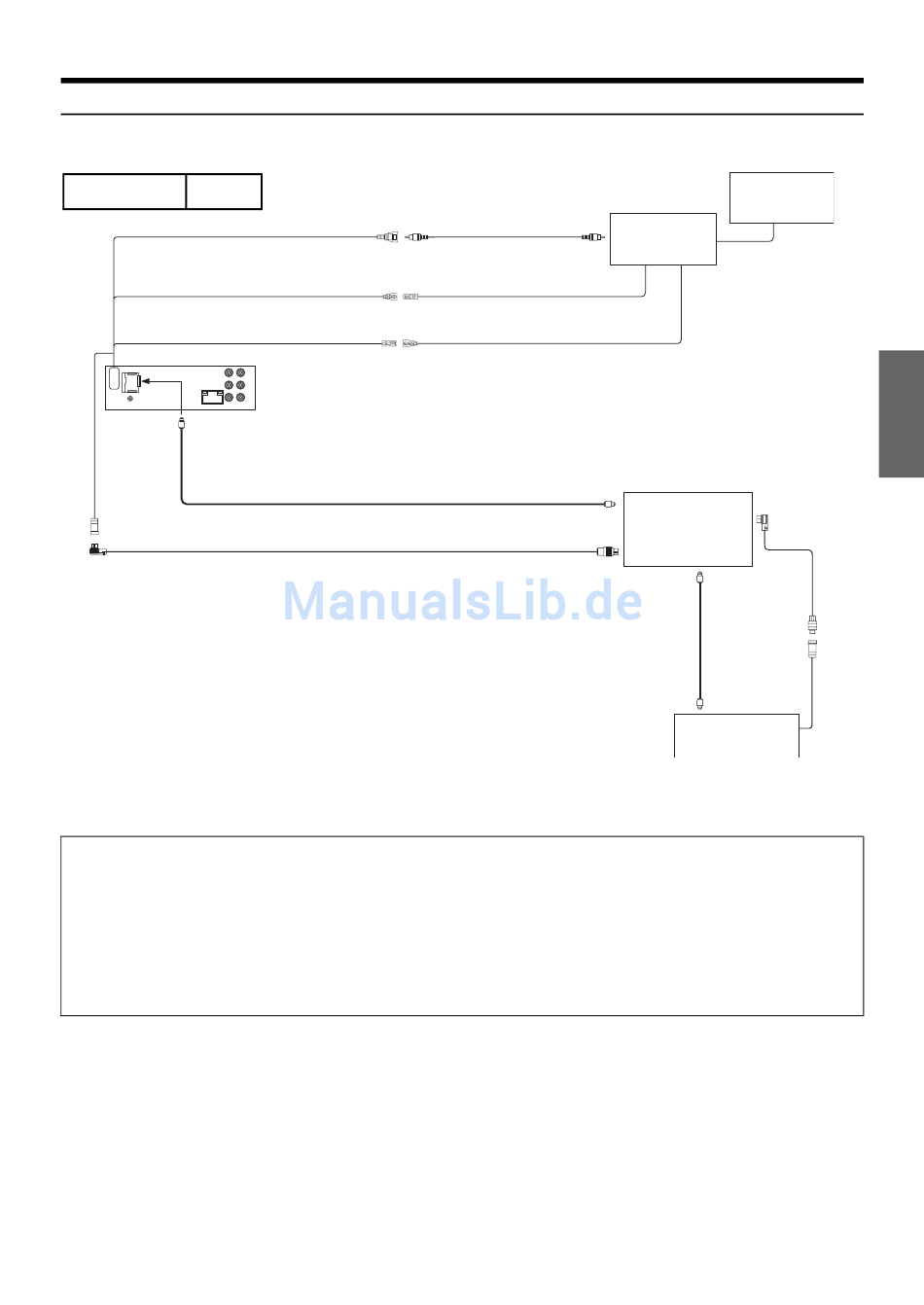

Systembeispiel
Bei Anschluss eines Ai-NET-kompatiblen digitaler Klangprozessors (mit optischen Anschlüssen) und Monitors kompatibel mit
Berührungsbildschirm/Wechslers.
System-Schalter
EQ/DIV
Fernbedienungs-Eingangskabel
An Digitalausgang
• Bei Anschluss eines Gerät über eine optische Verbindung muss dieses Gerät
entsprechend eingestellt werden. Lesen Sie „Einstellen des
Digitalausgangs" (Seite 30) und setzen Sie die Option auf ON.
Bitte beobachten Sie das Folgende, wenn Sie ein optisches Kabel
verwenden.
• Achten Sie darauf, das optische Kabel nicht an einer scharfen Kante zu
knicken.
• Wickeln Sie das optische Kabel nicht mit einem Radius kleiner als 30 mm
auf.
• Platzieren Sie keinerlei Objekte auf dem optisches Kabel.
Zur Verhütung von Störeinstreuungen.
• Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss- und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
• Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
• Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls erforderlich,
Lack, Verschmutzung oder Fett an diesem Punkt entfernen).
• Falls Sie einen als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
• Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
Video-Ausgangskabel
(Gelb)
(Weiß/Braun)
Monitorsteuerkabel
(Weiß/Rosa)
Optisches Kabel
Optischer Eingang (Hauptgerät)
Videoeingang
Cinch-Anschlusskabel (Video)
(beiliegend)
Fernbedienungs-Ausgangskabel
(Weiß/Braun)
Monitorsteuerkabel
(Weiß/Rosa)
Ai-NET-Kabel
Ai-NET-Ausgang
Monitor kompatibel mit
Berührungsbildschirm
(separat erhältlich)
Monitor-Box (Monitor
kompatibel mit
Berührungsbildschirm)
(separat erhältlich)
Ai-NET-kompatibler digit
aler Klangprozessor
(separat erhältlich)
Ai-NET-Kabel
(mit optischen
Anschlüssen)
Optischer
Eingang
(für Wechsler)
*
Optisches
Kabel
Ai-NET-kompatibler
CD-Wechsler (separat
erhältlich)
* Nur einen CD-Wechsler mit
optischem Ausgang
anschließen
67
-DE
