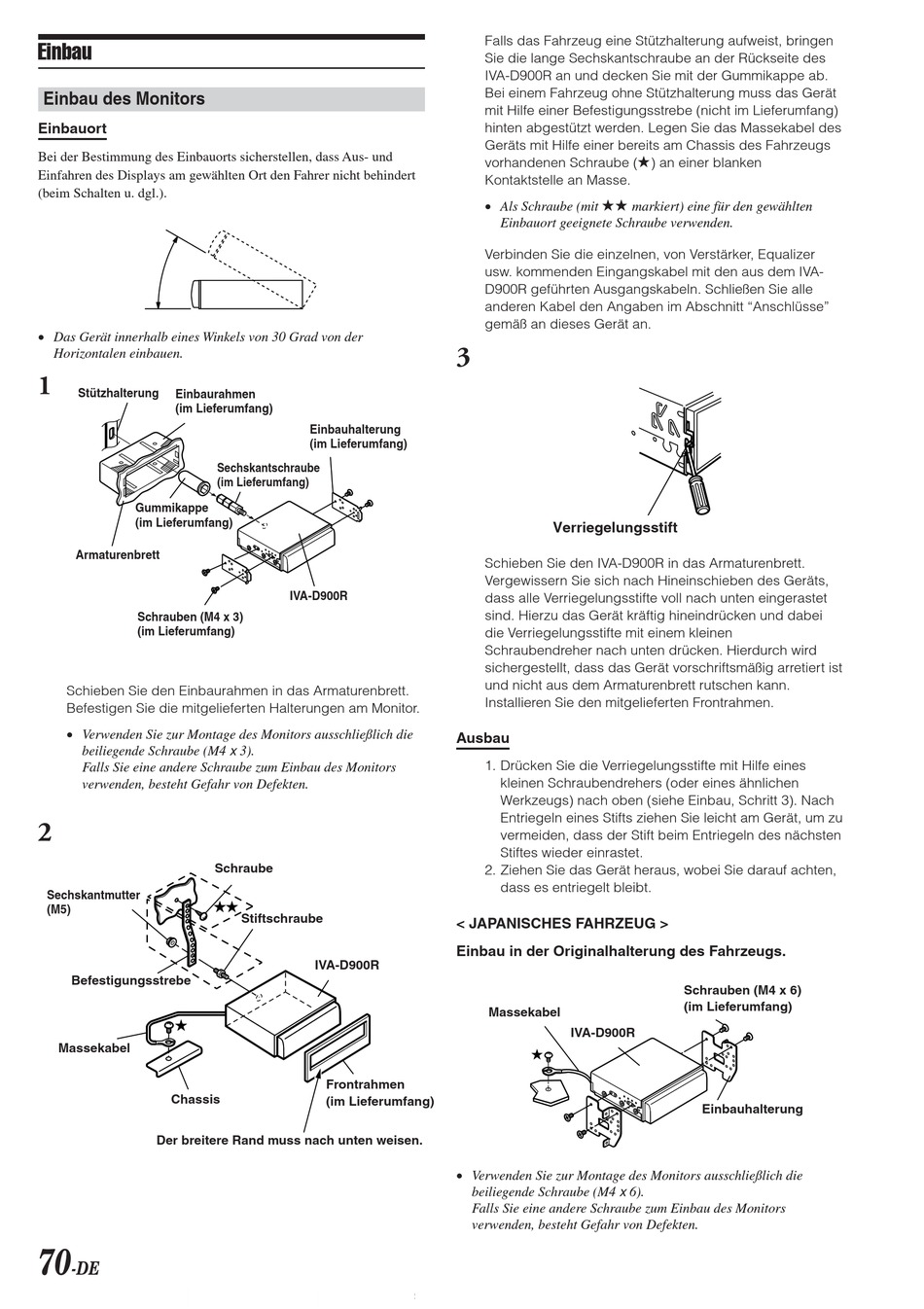

Einbau
Einbau des Monitors
Einbauort
Bei der Bestimmung des Einbauorts sicherstellen, dass Aus- und
Einfahren des Displays am gewählten Ort den Fahrer nicht behindert
(beim Schalten u. dgl.).
• Das Gerät innerhalb eines Winkels von 30 Grad von der
Horizontalen einbauen.
1
Stützhalterung
Einbaurahmen
(im Lieferumfang)
Gummikappe
(im Lieferumfang)
Armaturenbrett
Schrauben (M4 x 3)
(im Lieferumfang)
Schieben Sie den Einbaurahmen in das Armaturenbrett.
Befestigen Sie die mitgelieferten Halterungen am Monitor.
• Verwenden Sie zur Montage des Monitors ausschließlich die
beiliegende Schraube (M4 x 3).
Falls Sie eine andere Schraube zum Einbau des Monitors
verwenden, besteht Gefahr von Defekten.
2
Sechskantmutter
(M5)
Befestigungsstrebe
Massekabel
Chassis
Der breitere Rand muss nach unten weisen.
70
-DE
Einbauhalterung
(im Lieferumfang)
Sechskantschraube
(im Lieferumfang)
IVA-D900R
Schraube
Stiftschraube
IVA-D900R
Frontrahmen
(im Lieferumfang)
Falls das Fahrzeug eine Stützhalterung aufweist, bringen
Sie die lange Sechskantschraube an der Rückseite des
IVA-D900R an und decken Sie mit der Gummikappe ab.
Bei einem Fahrzeug ohne Stützhalterung muss das Gerät
mit Hilfe einer Befestigungsstrebe (nicht im Lieferumfang)
hinten abgestützt werden. Legen Sie das Massekabel des
Geräts mit Hilfe einer bereits am Chassis des Fahrzeugs
vorhandenen Schraube (}) an einer blanken
Kontaktstelle an Masse.
• Als Schraube (mit }} markiert) eine für den gewählten
Einbauort geeignete Schraube verwenden.
Verbinden Sie die einzelnen, von Verstärker, Equalizer
usw. kommenden Eingangskabel mit den aus dem IVA-
D900R geführten Ausgangskabeln. Schließen Sie alle
anderen Kabel den Angaben im Abschnitt "Anschlüsse"
gemäß an dieses Gerät an.
3
Verriegelungsstift
Schieben Sie den IVA-D900R in das Armaturenbrett.
Vergewissern Sie sich nach Hineinschieben des Geräts,
dass alle Verriegelungsstifte voll nach unten eingerastet
sind. Hierzu das Gerät kräftig hineindrücken und dabei
die Verriegelungsstifte mit einem kleinen
Schraubendreher nach unten drücken. Hierdurch wird
sichergestellt, dass das Gerät vorschriftsmäßig arretiert ist
und nicht aus dem Armaturenbrett rutschen kann.
Installieren Sie den mitgelieferten Frontrahmen.
Ausbau
1. Drücken Sie die Verriegelungsstifte mit Hilfe eines
kleinen Schraubendrehers (oder eines ähnlichen
Werkzeugs) nach oben (siehe Einbau, Schritt 3). Nach
Entriegeln eines Stifts ziehen Sie leicht am Gerät, um zu
vermeiden, dass der Stift beim Entriegeln des nächsten
Stiftes wieder einrastet.
2. Ziehen Sie das Gerät heraus, wobei Sie darauf achten,
dass es entriegelt bleibt.
< JAPANISCHES FAHRZEUG >
Einbau in der Originalhalterung des Fahrzeugs.
Massekabel
IVA-D900R
• Verwenden Sie zur Montage des Monitors ausschließlich die
beiliegende Schraube (M4 x 6).
Falls Sie eine andere Schraube zum Einbau des Monitors
verwenden, besteht Gefahr von Defekten.
Schrauben (M4 x 6)
(im Lieferumfang)
Einbauhalterung
