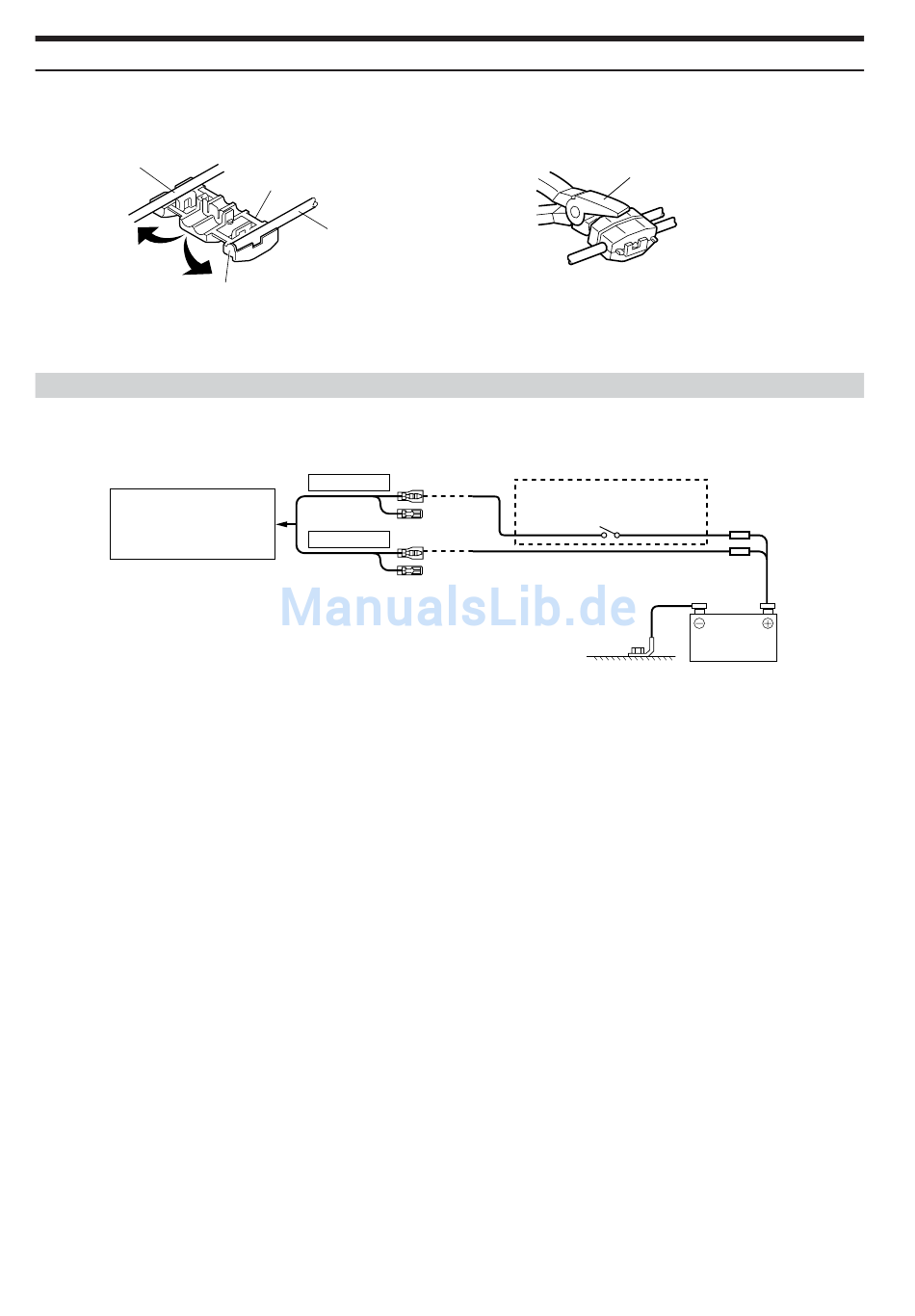

Anschluss der Handbremsleitung
Falls erforderlich, einen Klemmanschluss zum Anschluss des Feststellbremskabels usw. verwenden.
1
Fahrzeugkabel
Anschlussschema für SPST-Schalter (separat erhältlich)
(Falls keine ACC-Spannungsversorgung vorhanden ist)
IVA-D900R
(Monitor und
Tuner)
• Wenn Ihr Fahrzeug keine ACC-Spannungsversorgung bietet, schließen Sie das Gerät über einen separat zu beschaffenden SPST-Schalter
(Single-Pole, Single-Throw) und über eine separat zu beschaffenden Sicherung an.
• Das Diagramm und der oben angegebene Ampere-Wert der Sicherung beziehen sich auf den Fall, dass der IVA-D900R allein verwendet wird.
• Wenn das Zuleitungskabel für geschaltete Spannungsversorgung (Zündung) direkt mit dem Pluspol (+) der Batterie verbunden ist, zieht der
IVA-D900R auch im ausgeschalteten Zustand Strom (einige hundert Milliampere), was ein Entladen der Batterie zur Folge haben kann.
72
-DE
Quetschklemme
Monitorkabel
Anschlag
ACC
(Rot)
BATTERIE
BATTERY
(Gelb)
2
Zange
SPST-Schalter (Option)
SICHERUNG (5A)
(Option)
SICHERUNG (25A)
(Option)
Batterie
