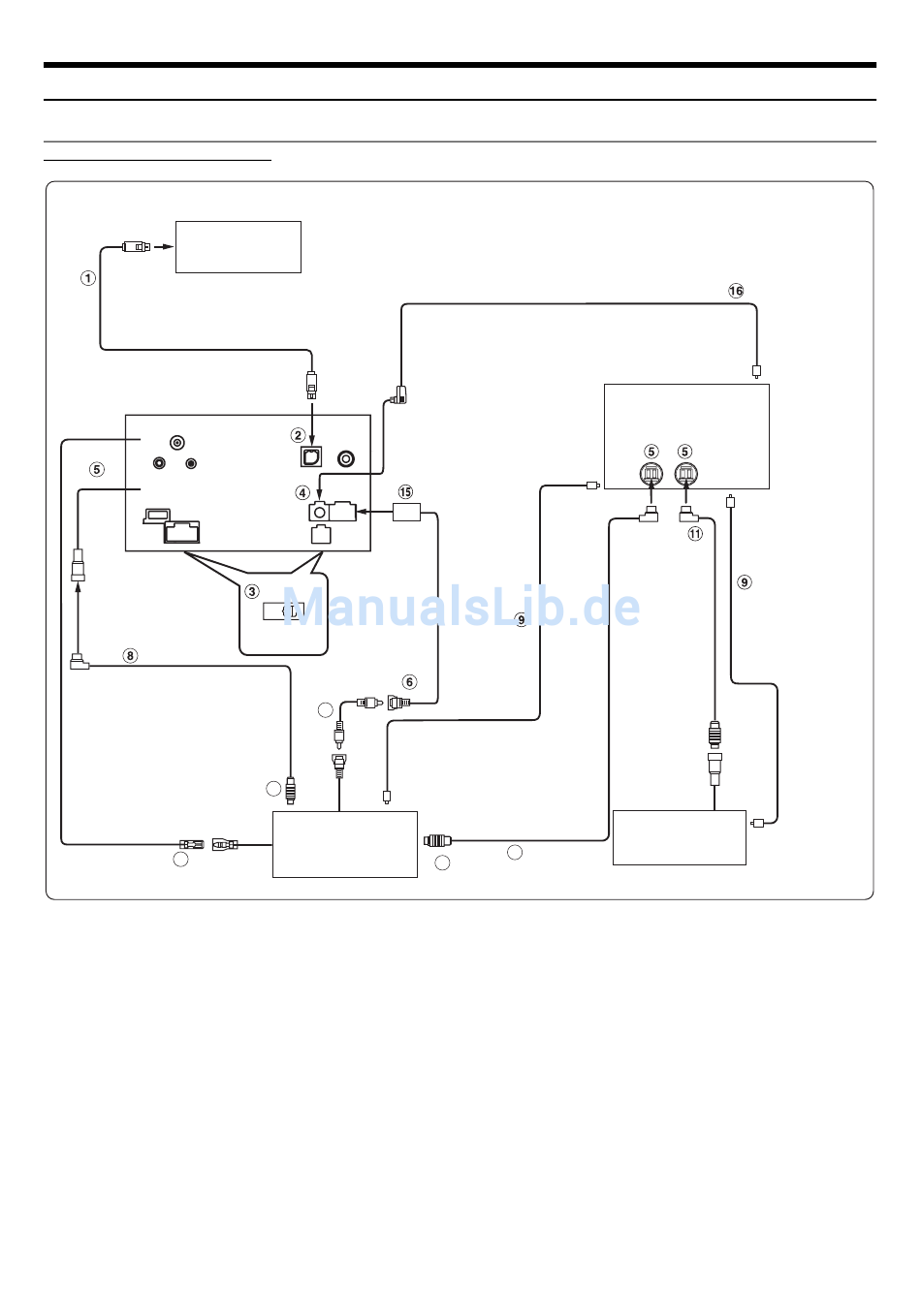

Systembeispiel

Beim Anschluss eines Ai-NET-kompatiblen Klangprozessors (mit optischen Digitalanschlüssen), Navigationssystems,
DVD-Players und CD-Wechslers.
NVE-N077PS/NVE-N099P
Navigationssystem
(separat erhältlich)
Ai-NET-Kabel
(Weiß/Braun)
(Weiß/Braun)
FERNBEDIENUNGS-
FERNBEDIENUNGS-
12
AUSGANG
EINGANG
• Bei Anschluss eines Geräts über eine optische Verbindung muss dieses Gerät entsprechend eingestellt werden. Lesen Sie „Aktivierung des
Digitalausgangs" (Seite 41) und setzen Sie die Option auf ON.
• Wenn das NVE-N055PS als Navigationssystem angeschlossen wird, verwenden Sie das RGB-Konversionskabel KCE-030N (separat erhältlich).
Bitte beachten Sie das Folgende, wenn Sie ein optisches Kabel verwenden (Optisches Digitalkabel).
• Wenn Sie das optische Kabel aufwickeln, achten Sie darauf, dass der Radius mindestens 30 mm beträgt.
• Platzieren Sie keinerlei Objekte auf dem optischen Kabel.
• Das optische Kabel darf nicht stark gebogen oder gar geknickt werden.
82
-DE
NORM EQ/DIV
7
(Gelb)
13
DVD-Video-Player
(Ai-NET)
(DVA-5210 usw.)
(separat erhältlich)
Optisches Digitalkabel (KWE-610A)
Optischer Digitaleingang
(für Hauptgerät)
Klangprozessor (Ai-NET
mit optischen
Digitalanschlüssen)
Optischer
(separat erhältlich)
Digitaleingang
(für DVD-Player)
Optisches
Kabel
Ai-NET-Kabel
10
14
*Nur einen CD-Wechsler mit optischem Digitalausgang anschließen
Optischer
Digitaleingang
(für Wechsler)
Ai-NET-
Kabel
*Optisches Kabel
CD-Wechsler
(Ai-NET)
(separat erhältlich)
