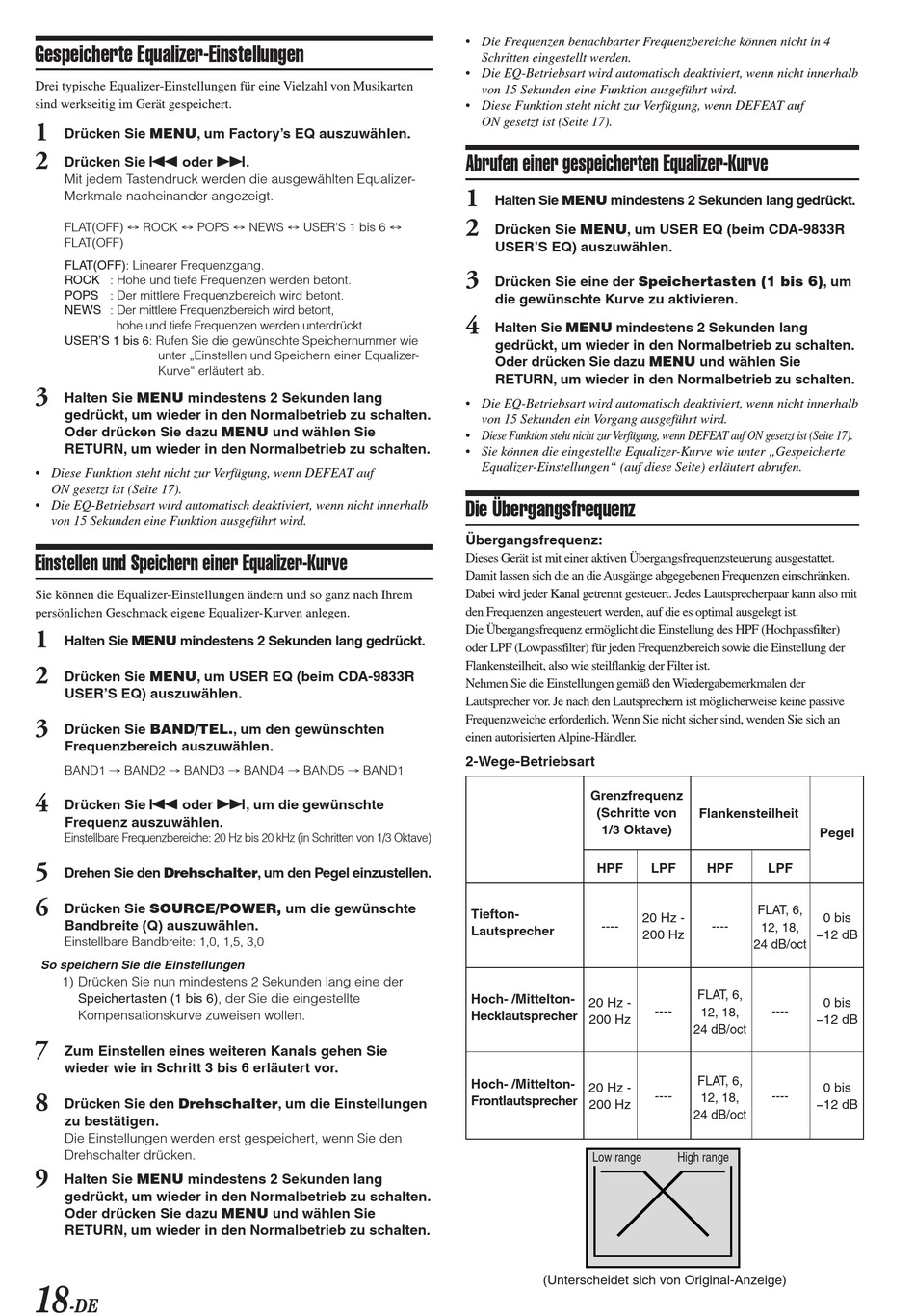

Gespeicherte Equalizer-Einstellungen
Drei typische Equalizer-Einstellungen für eine Vielzahl von Musikarten
sind werkseitig im Gerät gespeichert.
1
Drücken Sie MENU, um Factory's EQ auszuwählen.
2
Drücken Sie g oder f.
Mit jedem Tastendruck werden die ausgewählten Equalizer-
Merkmale nacheinander angezeigt.
FLAT(OFF) ↔ ROCK ↔ POPS ↔ NEWS ↔ USER'S 1 bis 6 ↔
FLAT(OFF)
FLAT(OFF): Linearer Frequenzgang.
ROCK : Hohe und tiefe Frequenzen werden betont.
POPS : Der mittlere Frequenzbereich wird betont.
NEWS : Der mittlere Frequenzbereich wird betont,
hohe und tiefe Frequenzen werden unterdrückt.
USER'S 1 bis 6: Rufen Sie die gewünschte Speichernummer wie
unter „Einstellen und Speichern einer Equalizer-
Kurve" erläutert ab.
3
Halten Sie MENU mindestens 2 Sekunden lang
gedrückt, um wieder in den Normalbetrieb zu schalten.
Oder drücken Sie dazu MENU und wählen Sie
RETURN, um wieder in den Normalbetrieb zu schalten.
• Diese Funktion steht nicht zur Verfügung, wenn DEFEAT auf
ON gesetzt ist (Seite 17).
• Die EQ-Betriebsart wird automatisch deaktiviert, wenn nicht innerhalb
von 15 Sekunden eine Funktion ausgeführt wird.
Einstellen und Speichern einer Equalizer-Kurve
Sie können die Equalizer-Einstellungen ändern und so ganz nach Ihrem
persönlichen Geschmack eigene Equalizer-Kurven anlegen.
1
Halten Sie MENU mindestens 2 Sekunden lang gedrückt.
2
Drücken Sie MENU, um USER EQ (beim CDA-9833R
USER'S EQ) auszuwählen.
3
Drücken Sie BAND/TEL., um den gewünschten
Frequenzbereich auszuwählen.
BAND1 → BAND2 → BAND3 → BAND4 → BAND5 → BAND1
4
Drücken Sie g oder f, um die gewünschte
Frequenz auszuwählen.
Einstellbare Frequenzbereiche: 20 Hz bis 20 kHz (in Schritten von 1/3 Oktave)
5
Drehen Sie den Drehschalter, um den Pegel einzustellen.
6
Drücken Sie SOURCE/POWER, um die gewünschte
Bandbreite (Q) auszuwählen.
Einstellbare Bandbreite: 1,0, 1,5, 3,0
So speichern Sie die Einstellungen
1) Drücken Sie nun mindestens 2 Sekunden lang eine der
Speichertasten (1 bis 6), der Sie die eingestellte
Kompensationskurve zuweisen wollen.
7
Zum Einstellen eines weiteren Kanals gehen Sie
wieder wie in Schritt 3 bis 6 erläutert vor.
8
Drücken Sie den Drehschalter, um die Einstellungen
zu bestätigen.
Die Einstellungen werden erst gespeichert, wenn Sie den
Drehschalter drücken.
9
Halten Sie MENU mindestens 2 Sekunden lang
gedrückt, um wieder in den Normalbetrieb zu schalten.
Oder drücken Sie dazu MENU und wählen Sie
RETURN, um wieder in den Normalbetrieb zu schalten.
18
-DE
• Die Frequenzen benachbarter Frequenzbereiche können nicht in 4
Schritten eingestellt werden.
• Die EQ-Betriebsart wird automatisch deaktiviert, wenn nicht innerhalb
von 15 Sekunden eine Funktion ausgeführt wird.
• Diese Funktion steht nicht zur Verfügung, wenn DEFEAT auf
ON gesetzt ist (Seite 17).
Abrufen einer gespeicherten Equalizer-Kurve
1
Halten Sie MENU mindestens 2 Sekunden lang gedrückt.
2
Drücken Sie MENU, um USER EQ (beim CDA-9833R
USER'S EQ) auszuwählen.
3
Drücken Sie eine der Speichertasten (1 bis 6), um
die gewünschte Kurve zu aktivieren.
4
Halten Sie MENU mindestens 2 Sekunden lang
gedrückt, um wieder in den Normalbetrieb zu schalten.
Oder drücken Sie dazu MENU und wählen Sie
RETURN, um wieder in den Normalbetrieb zu schalten.
• Die EQ-Betriebsart wird automatisch deaktiviert, wenn nicht innerhalb
von 15 Sekunden ein Vorgang ausgeführt wird.
• Diese Funktion steht nicht zur Verfügung, wenn DEFEAT auf ON gesetzt ist (Seite 17).
• Sie können die eingestellte Equalizer-Kurve wie unter „Gespeicherte
Equalizer-Einstellungen" (auf diese Seite) erläutert abrufen.
Die Übergangsfrequenz
Übergangsfrequenz:
Dieses Gerät ist mit einer aktiven Übergangsfrequenzsteuerung ausgestattet.
Damit lassen sich die an die Ausgänge abgegebenen Frequenzen einschränken.
Dabei wird jeder Kanal getrennt gesteuert. Jedes Lautsprecherpaar kann also mit
den Frequenzen angesteuert werden, auf die es optimal ausgelegt ist.
Die Übergangsfrequenz ermöglicht die Einstellung des HPF (Hochpassfilter)
oder LPF (Lowpassfilter) für jeden Frequenzbereich sowie die Einstellung der
Flankensteilheit, also wie steilflankig der Filter ist.
Nehmen Sie die Einstellungen gemäß den Wiedergabemerkmalen der
Lautsprecher vor. Je nach den Lautsprechern ist möglicherweise keine passive
Frequenzweiche erforderlich. Wenn Sie nicht sicher sind, wenden Sie sich an
einen autorisierten Alpine-Händler.
2-Wege-Betriebsart
Grenzfrequenz
(Schritte von
1/3 Oktave)
HPF
Tiefton-
----
Lautsprecher
Hoch- /Mittelton-
20 Hz -
Hecklautsprecher
200 Hz
Hoch- /Mittelton-
20 Hz -
Frontlautsprecher
200 Hz
Low range
(Unterscheidet sich von Original-Anzeige)
Flankensteilheit
LPF
HPF
LPF
FLAT, 6,
20 Hz -
----
12, 18,
200 Hz
24 dB/oct
FLAT, 6,
----
----
12, 18,
24 dB/oct
FLAT, 6,
----
----
12, 18,
24 dB/oct
High range
Pegel
0 bis
−12 dB
0 bis
−12 dB
0 bis
−12 dB
