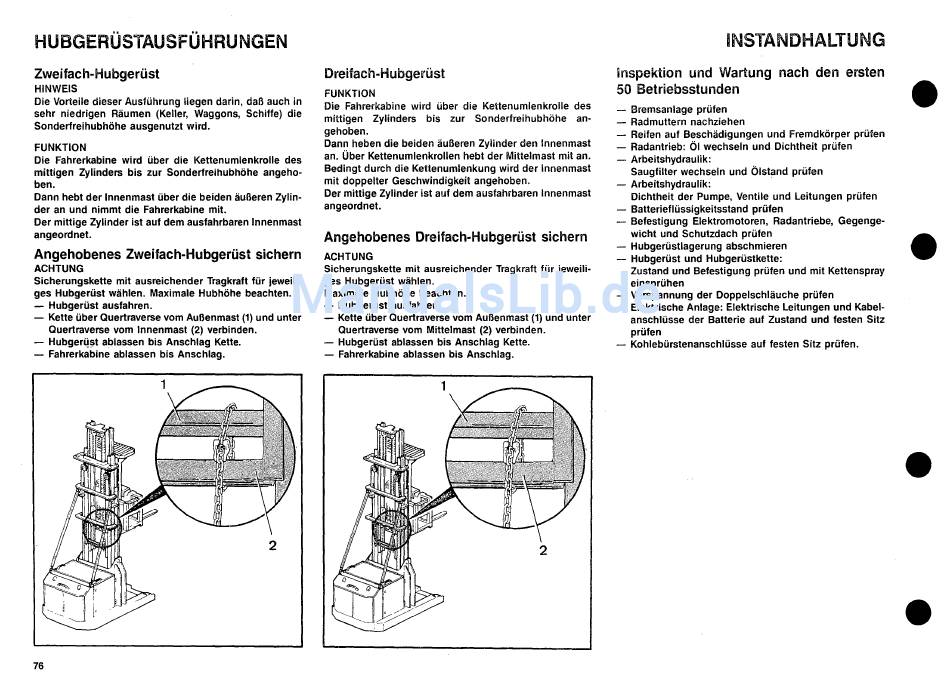

Zweifach-Hubgerüst; Angehobenes Zweifach-Hubgerüst Sichern; Dreifach-Hubgerüst; Angehobenes Dreifach-Hubgerüst Sichern - Linde V10E Betriebsanleitung

HUBGERÜSTAUSFÜHRUNGEN
Zweifach-Hubgerüst
HINWEIS
Die Vorteile dieser Ausführung liegen darin, daß auch in
sehr niedrigen Räumen (Keller, Waggons, Schiffe) die
Sonderfreihubhöhe ausgenutzt wird.
FUNKTION
Die Fahrerkabine wird über die Kettenumlenkrolle des
mittigen Zylinders bis zur Sonderfreihubhöhe angeho-
ben.
Dann hebt der Innenmast über die beiden äußeren Zylin-
der an und nimmt die Fahrerkabine mit.
Der mittige Zylinder ist auf dem ausfahrbaren Innenmast
angeordnet.
Angehobenes Zweifach-Hubgerüst sichern
ACHTUNG
Sicherungskette mit ausreichender Tragkraft für jeweili-
ges Hubgerüst wählen. Maximale Hubhöhe beachten.
- Hubgerüst ausfahren.
- Kette über Quertraverse vom Außenmast (1) und unter
Quertraverse vom Innenmast (2) verbinden.
- Hubgerl!l>t ablassen bis Anschlag Kette.
- Fahrerkabine ablassen bis Anschlag.
76
Dreifach-Hubgerüst
FUNKTION
Die Fahrerkabine wird über die Kettenumlenkrolle des
mittigen Zylinders bis zur Sonderfreihubhöhe an-
gehoben.
Dann heben die beiden äußeren Zylinder den Innenmast
an. Über Kettenumlenkrollen hebt der Mittelmast mit an.
Bedingt durch die Kettenumlenkung wird der Innenmast
mit doppelter Geschwindigkeit angehoben.
Der mittige Zylinder ist auf dem ausfahrbaren Innenmast
angeordnet.
Angehobenes Dreifach-Hubgerüst sichern
ACHTUNG
Sicherungskette mit ausreichender Tragkraft für jeweili-
ges Hubgerüst wählen.
Maximale Hubhöhe beachten.
- Hubgerüst ausfahren.
- Kette über Quertraverse vom Außenmast (1) und unter
Quertraverse vom Mittelmast (2) verbinden.
- Hubgerüst ablassen bis Anschlag Kette.
- Fahrerkabine ablassen bis Anschlag.
INSTANDHALTUNG
inspektion und Wartung nach den ersten
50 Betriebsstunden
- Bremsanlage prüfen
- Radmuttern nachziehen
- Reifen auf Beschädigungen und Fremdkörper prüfen
- Radantrieb: Öl wechseln und Dichtheit prüfen
- Arbeitshydraulik:
Saugfilter wechseln und Ölstand prüfen
- Arbeitshydraulik:
Dichtheit der Pumpe, Ventile und Leitungen prüfen
- Batterieflüssigkeitsstand prüfen
- Befestigung Elektromotoren, Radantriebe, Gegenge-
wicht und Schutzdach prüfen
- Hubgerüstlagerung abschmieren
- Hubgerüst und Hubgerüstkette:
Zustand und Befestigung prüfen und mit Kettenspray
einsprühen
- Vorspannung der Doppelschläuche prüfen
- Elektrische Anlage: Elektrische Leitungen und Kabel-
anschlüsse der Batterie auf Zustand und festen Sitz
prüfen
- Kohlebürstenanschlüsse auf festen Sitz prüfen.
•
•
•
•
