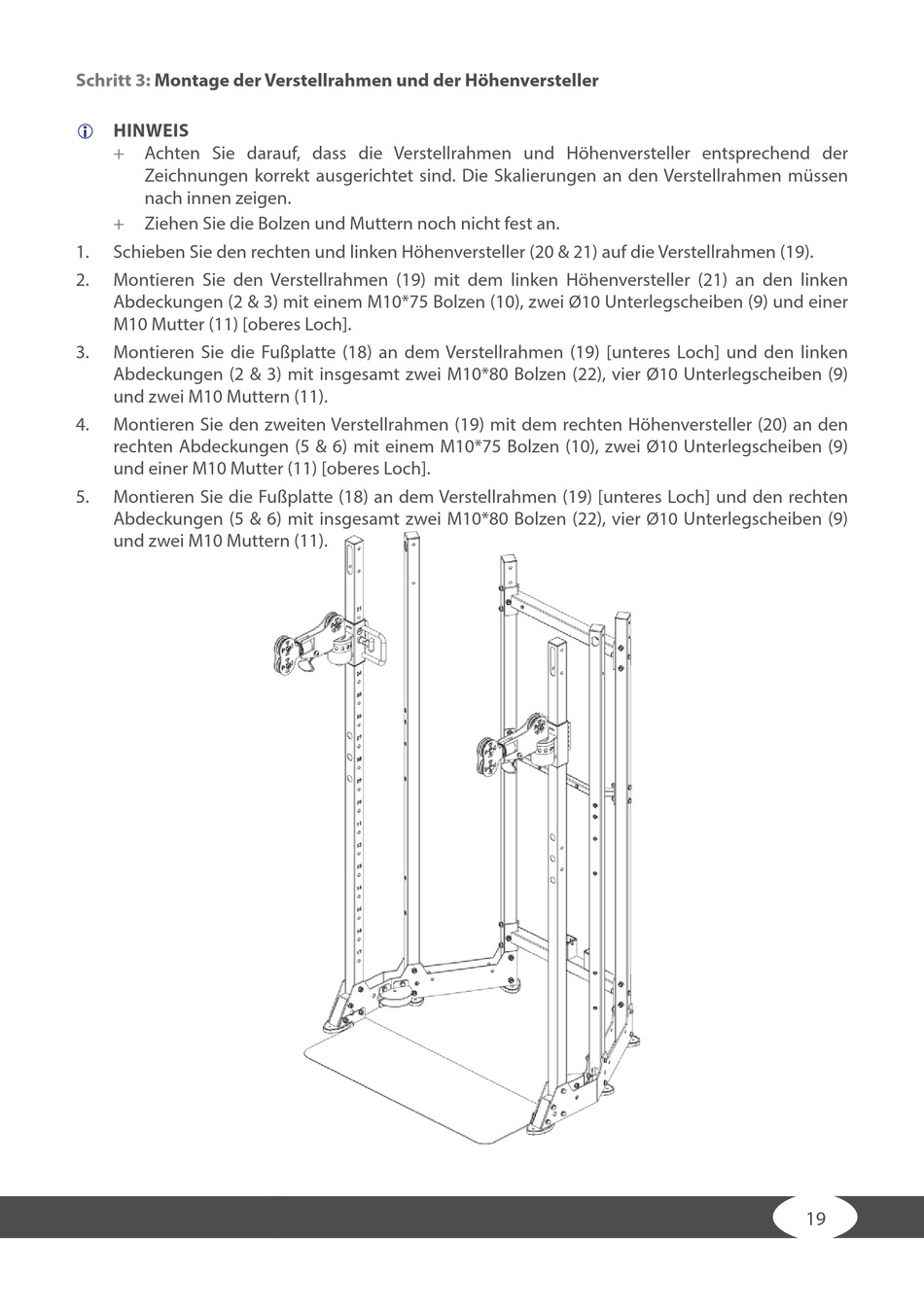

Schritt 3:
Montage der Verstellrahmen und der Höhenversteller
HINWEIS
+
Achten Sie darauf, dass die Verstellrahmen und Höhenversteller entsprechend der
Zeichnungen korrekt ausgerichtet sind. Die Skalierungen an den Verstellrahmen müssen
nach innen zeigen.
+
Ziehen Sie die Bolzen und Muttern noch nicht fest an.
1.
Schieben Sie den rechten und linken Höhenversteller (20 & 21) auf die Verstellrahmen (19).
2.
Montieren Sie den Verstellrahmen (19) mit dem linken Höhenversteller (21) an den linken
Abdeckungen (2 & 3) mit einem M10*75 Bolzen (10), zwei Ø10 Unterlegscheiben (9) und einer
M10 Mutter (11) [oberes Loch].
3.
Montieren Sie die Fußplatte (18) an dem Verstellrahmen (19) [unteres Loch] und den linken
Abdeckungen (2 & 3) mit insgesamt zwei M10*80 Bolzen (22), vier Ø10 Unterlegscheiben (9)
und zwei M10 Muttern (11).
4.
Montieren Sie den zweiten Verstellrahmen (19) mit dem rechten Höhenversteller (20) an den
rechten Abdeckungen (5 & 6) mit einem M10*75 Bolzen (10), zwei Ø10 Unterlegscheiben (9)
und einer M10 Mutter (11) [oberes Loch].
5.
Montieren Sie die Fußplatte (18) an dem Verstellrahmen (19) [unteres Loch] und den rechten
Abdeckungen (5 & 6) mit insgesamt zwei M10*80 Bolzen (22), vier Ø10 Unterlegscheiben (9)
und zwei M10 Muttern (11).
19
