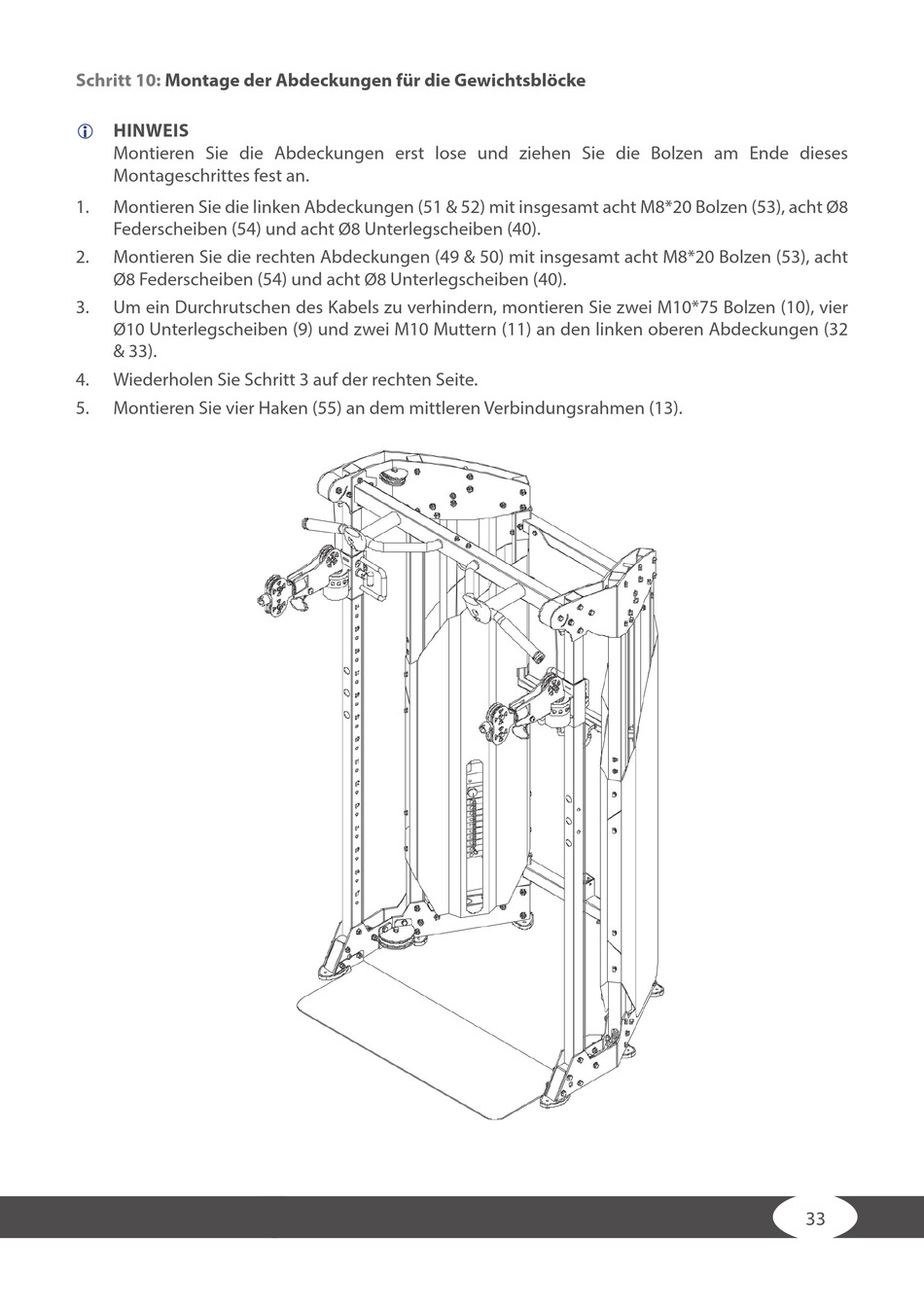

Schritt 10:
Montage der Abdeckungen für die Gewichtsblöcke
HINWEIS
Montieren Sie die Abdeckungen erst lose und ziehen Sie die Bolzen am Ende dieses
Montageschrittes fest an.
1.
Montieren Sie die linken Abdeckungen (51 & 52) mit insgesamt acht M8*20 Bolzen (53), acht Ø8
Federscheiben (54) und acht Ø8 Unterlegscheiben (40).
2.
Montieren Sie die rechten Abdeckungen (49 & 50) mit insgesamt acht M8*20 Bolzen (53), acht
Ø8 Federscheiben (54) und acht Ø8 Unterlegscheiben (40).
3.
Um ein Durchrutschen des Kabels zu verhindern, montieren Sie zwei M10*75 Bolzen (10), vier
Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11) an den linken oberen Abdeckungen (32
& 33).
4.
Wiederholen Sie Schritt 3 auf der rechten Seite.
5.
Montieren Sie vier Haken (55) an dem mittleren Verbindungsrahmen (13).
33
