Schritt 11:

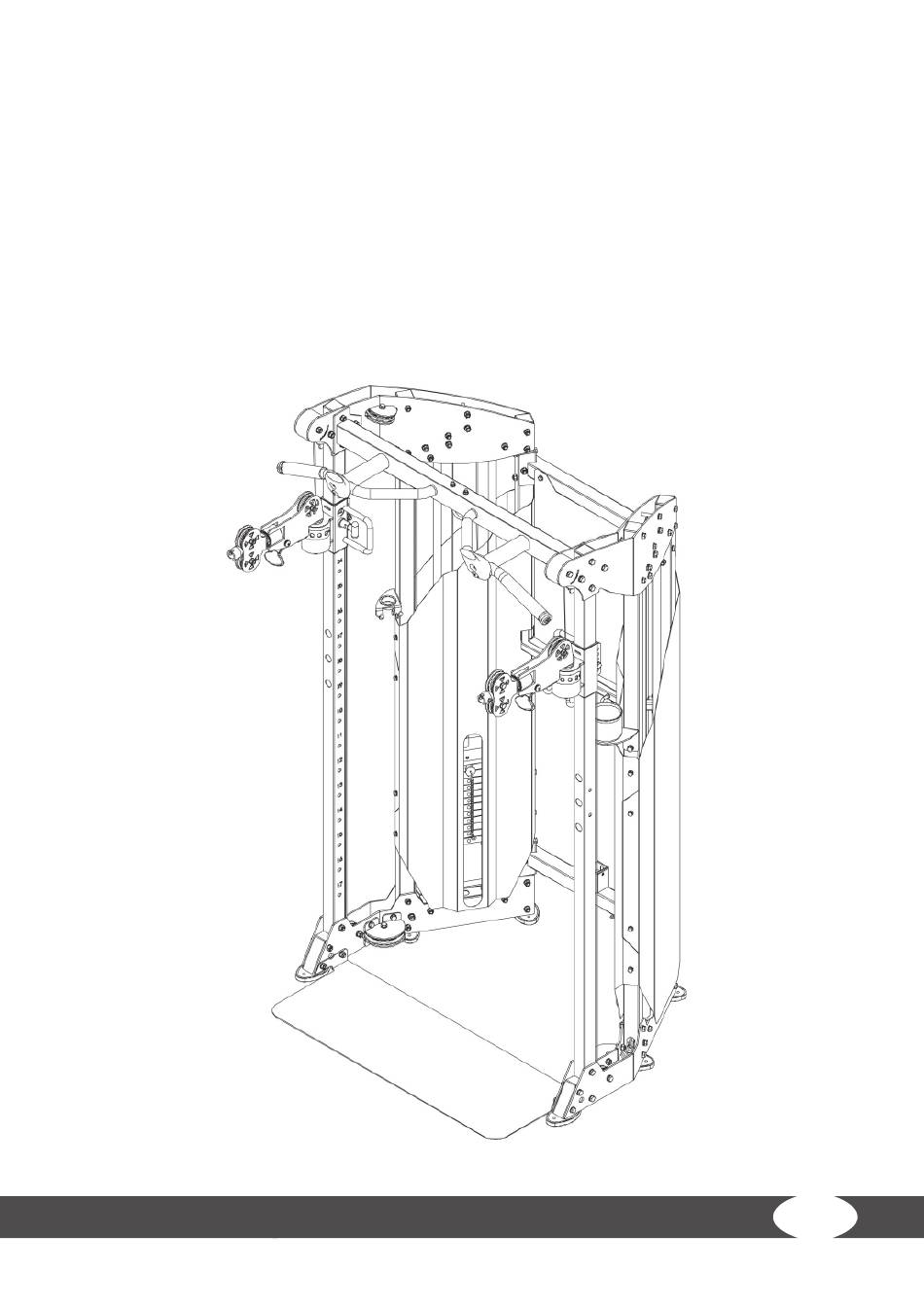

Montage der hinteren Abdeckung und der Halterungen
1.
Montieren Sie die hintere Abdeckung (38) an dem oberen Verbindungsrahmen (14) und an dem
mittleren Verbindungsrahmen (13) mit vier M8*16 Bolzen (39) und vier Ø8 Unterlegscheiben
(40).
2.
Montieren Sie die Halterung für die kurze Stange (57) an dem einen mittleren Stützrahmen (4)
mit zwei M10*25 Bolzen (17), zwei Ø10 Federscheiben (58) und zwei Ø10 Unterlegscheiben (9).
3.
Montieren Sie die Flaschenhalterung (87) an dem zweiten mittleren Stützrahmen (4) mit zwei
M10*25 Bolzen (17), zwei Ø10 Federscheiben (58) und zwei Ø10 Unterlegscheiben (9).
