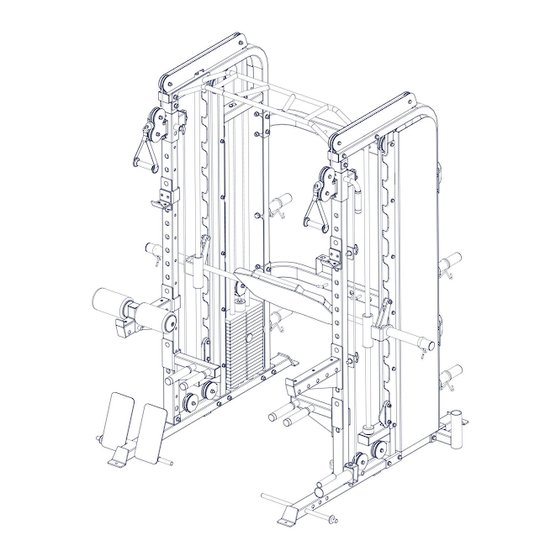

- Seite 1 Montage- und Bedienungsanleitung ~ 330 Min. 480 kg L 154 | B 220 | H 214 FSTFMS60.01.01 FSTFMS60JAM.01.01 Art.-Nr. TF-MS60/ TF-MS60-JAM Taurus MS60 Elite...
- Seite 2 MS60...
- Seite 3 Optionale Jammer Arms LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste: MS60 Elite Explosionszeichnung: MS60 Elite Teileliste: Jammer Arms Explosionszeichnung: Jammer Arms GARANTIE KONTAKT...
- Seite 4 MS60...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): 510 kg Artikelgewicht (netto, ohne Verpackung): 480 kg Verpackungsmaß (L x B x H): ca. 225 cm x 94 cm x 44 cm Aufstellmaß (L x B x H): ca.
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 11 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 12 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 14 Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 15 Schritt 2: Beide Hauptrahmen verbinden Verbinden Sie den linken und rechten Teil des Hautprahmens (1) mit der oberen und unteren Querstange (4 und 5). Verwenden Sie dafür pro Seite jeweils vier M12*90 Sechskantschrauben (50), acht Φ12 Unterlegscheiben (54) und vier M12 Sicherheitsmuttern (53).
- Seite 16 Schritt 3: Montage der Seitenabdeckungen Befestigen Sie die zwei Abdeckungen (6) an jeder Seite des Hauptrahmens mit jeweils vier M10*20 Sechskantschrauben (42), acht Φ10 Unterlegscheiben (48), vier M10 Sicherheitsmuttern (47) und vier M12*70 Sechskantschrauben (49), acht Φ12 Unterlegscheiben (54), vier M12 Sicherheitsmuttern (53).
- Seite 18 Schritt 4: Montage der Klimmzugstange Befestigen Sie die Klimmzugstange (7) am Hauptrahmen (1) auf beiden Seiten mit jeweils zwei M12*90 Sechskantschrauben (50), vier Φ12 Unterlegscheiben (54) und zwei M12 Sicherheitsmuttern (53). MS60...
- Seite 20 Schritt 5: Montage der Hantelscheibenhalter Befestigen Sie die vier Hantelscheibenhalter (8) am Hauptrahmen mit jeweils einer M16*80 Sechskantschraube (55) und einer Φ16 Unterlegscheibe (56). MS60...
- Seite 21 Schritt 6: Montage der Gewichtsblöcke Platzieren Sie die Gummidämpfer (13) auf dem Hauptrahmen (1) und führen Sie die Führungsstangen (9) durch die Gummidäpfer (13) in die Aufnahme des Hauptrahmens (1). HINWEIS Achten Sie darauf, dass sich die Innengewinde der Führungsstangen (9) oben befi nden. Führen Sie die Platten des Gewichtsblocks (11) einzeln auf die Führungsstangen (9).
- Seite 22 MS60...
- Seite 23 Schritt 7: Montage der Hantelablagen Befestigen Sie die zwei Teile der Hantelablage (15) an beiden Seiten des Hauptrahmens (1) mit jeweils sechs M10*90 Sechskantschrauben (46), zwölf Φ10 Unterlegscheiben (48) und sechs M10 Sicherheitsmuttern (47).
- Seite 24 Schritt 8: Anbringen der Sicherheitshaken Stecken Sie einen Sicherheitshaken (16) jeweils auf einer Seite auf einen Haken der Hantelablage (15) auf. MS60...
- Seite 25 Schritt 9: Anbringen der Langhantel Führen Sie die Langhantel (18) durch die dafür vorgesehenen Öff nungen in die Schiebehülsen (17). Führen Sie die Schiebehülsen (17) über die Führungsstangen (19). HINWEIS Achten Sie darauf, dass sich die Innengewinde der Führungsstangen (19) oben befi nden.
- Seite 26 MS60...
- Seite 28 Schritt 10: Montage der verstellbaren Handgriff e Befestigen Sie die zwei Handgriff e (24) an den zwei Verstellrahmen (23) indem Sie den seitlichen Stift am Handgriff (24) entfernen und die Handgriff e (24) auf den Verstellrahmen (24) schieben. Fixieren Sie die Höhe der Handgriff e (24) indem Sie den Stift in eines der dafür vorgesehenen Löcher am Verstellrahmen (23) durch den Handgriff (24) wieder anbringen.
- Seite 30 Schritt 11: Montage der Umlenkrollen Befestigen Sie je eine doppelte Umlenkrollenhalterung (25) an je einem verstellbaren Handgriff (24) mit jeweils einer M12*110 Sechskantschraube (51), zwei Φ12 Unterlegscheiben (54) und einer M12 Sicherungsmutter (53). Befestigen Sie die 90mm Umlenkrollen (27) in den Halterungen mit je einer M10*50 Sechskantschraube (44), zwei Φ10 Unterlegscheiben (48) und einer M10 Sicherungsmutter (47).
- Seite 32 HINWEIS Diese Schraube wurde bereits in Schritt 7 angebracht. Verwenden Sie diese Schraube, um die Umlenkrolle zu montieren. MS60...
- Seite 33 Schritt 12: Anbringen der Kabel Führen Sie das Kabel des Seilzugs (26) der Abbildung entsprechend auf beiden Seiten durch die gesamten Umlenkrollen. Befestigen Sie die Enden der Kabel an der Rückseite der verstellbaren Handgriff e (24) auf der jeweiligen Seite mit jeweils einer M10*35 Sechskantschraube (43), zwei Φ10 Unterlegscheiben (48) und einer M10 Sicherungsmutter (47).
- Seite 34 Schritt 13: Montage der Platte für die Beinpresse Befestigen Sie die Platte für die Beinpresse (28) an der Langhantelstange (18) mithilfe von zwei Sicherungsstiften (29). MS60...
- Seite 36 Schritt 14: Montage des Oberkörpertrainers Befestigen Sie den Oberkörpertrainer (40) an dessen Unterteil (39) mit einer M12*120 Sechskantschraube (52), einer Φ12 Unterlegscheibe (54) und einer M12 Mutter (53). Befestigen Sie das Unterteil (39) an dem Verstellrahmen (23) mit dem Sicherungsstift (38). MS60...
- Seite 37 Schritt 15: Anbringen der Zusatzelemente Befestigen Sie die Handgriff e (30), Kurzhantel (58), Haken (31), lange Sicherheitsfangvorrichtung (32) und Dip-Station (33) an den entsprechenden Stellen am Verstellrahmen (23).
- Seite 38 Schritt 16: Anbringen der Polsterrollen Befestigen Sie die Polsterrollen (34) an der langen Sicherheitsfangvorrichtung (32) mit dem Stift (35). MS60...
- Seite 39 Schritt 17: Anbringen der Fußablage Befestigen Sie die Fußablage (36) am Grundrahmen (2) mithilfe des Stifts (37). Schritt 18: Gewichtsscheiben fi xieren Verwenden Sie die Clips (57), um Hantelscheiben an den Hantelscheibenhaltern (8) oder der Langhantel (18) zu fi xieren. Schritt 19: Schrauben festziehen Ziehen Sie jetzt alle bisher montierten Schrauben fest an.
- Seite 40 Optionale Jammer Arms Die Jammer Arms sind ein ergänzendes Zubehör für Ihre MS60 Elite. Die Jammer Arms sind nicht im Lieferumfang der MS60 Elite enthalten und müssen separat erworben werden. Schritt 1: Anbringen der Jammer Arms Stecken Sie die Jammer Arms in die Verstellrahmen (23) und fi xieren Sie die Jammer Arms mit Stellstiften (3).
- Seite 41 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 42 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 43 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Polster Legende: R = Reinigen;...
- Seite 44 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Kraftgeräte, wie Kraftstationen, Hantelbänke oder Racks kann dies zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor Schweiß...
- Seite 45 Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Taurus MS60 Elite / Jammer Arms Artikelnummer: TF-MS60/ TF-MS60-JAM...
- Seite 46 Teileliste: MS60 Elite Bezeichnung (ENG) Spezifi kation Anz. main frame left & right bottom tube barbell rod cup upper cross tube lower cross tube steel cover left & right chin up bar part Weight plate holder weight stack guide bar...
- Seite 47 dip bar left & right leg press foam leg press foam pin footplate Torso trainer fi xed pin torso trainer bottom part torso trainer hexagon socket button head bolt M10*20 hexagon bolt M10*20 hexagon bolt M10*35 hexagon bolt M10*50 hexagon bolt M10*70 hexagon bolt M10*90...
- Seite 48 Explosionszeichnung: MS60 Elite MS60...
- Seite 49 Teileliste: Jammer Arms Bezeichnung (ENG) Anz. Main frame Fixing tube Knob Rubber pad Spring collar End cap Snap hook Protection pad M10*80Screw φ10 Washer M10 Lock nut M12*120 Screw φ12 Washer M12 Lock nut Bearing Spacer sleeve...
- Seite 50 Explosionszeichnung: Jammer Arms MS60...
- Seite 51 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 52 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 53 KONTAKT TECHNIK TECHNIK TEKNIK OG SERVICE TEKNIK OG SERVICE CUSTOMER SUPPORT CUSTOMER CARE �� �� �� �� �� �� +49 4621 4210-900 +49 4621 4210-900 80 90 16 50 80 90 16 50 +44 141 737 2249 or 00800 2020 2772 +44 141 876 3972 +494621 4210 944 +49 4621 4210-945...
- Seite 54 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/Fitshop der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 56 Taurus MS60 Elite...
