5.
Montieren Sie einen Standfuß (8) an den rechten Abdeckungen (5 & 6) mit einem M10*75 Bolzen
(10), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11).

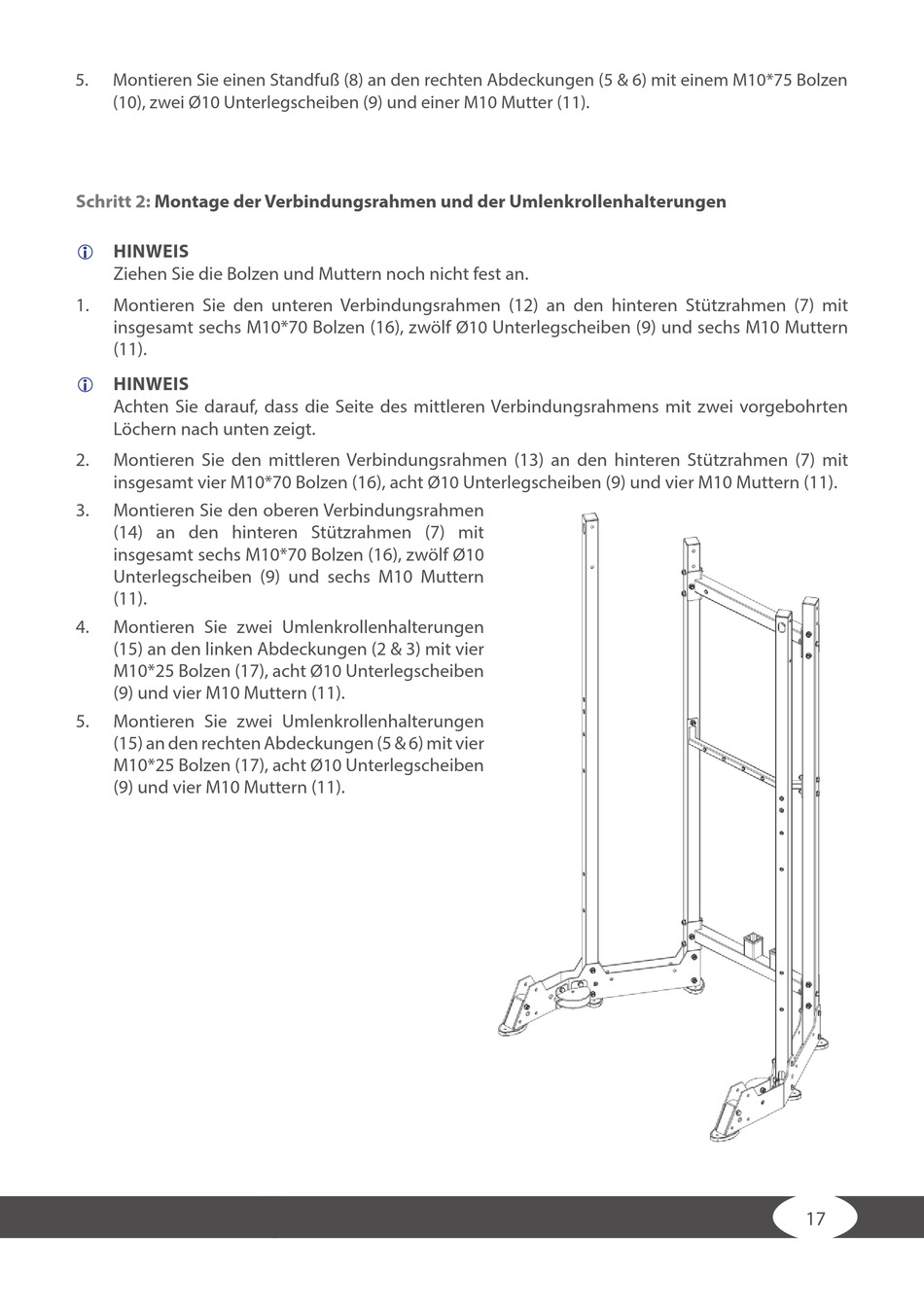

Schritt 2:
Montage der Verbindungsrahmen und der Umlenkrollenhalterungen
HINWEIS
Ziehen Sie die Bolzen und Muttern noch nicht fest an.
1.
Montieren Sie den unteren Verbindungsrahmen (12) an den hinteren Stützrahmen (7) mit
insgesamt sechs M10*70 Bolzen (16), zwölf Ø10 Unterlegscheiben (9) und sechs M10 Muttern
(11).
HINWEIS
Achten Sie darauf, dass die Seite des mittleren Verbindungsrahmens mit zwei vorgebohrten
Löchern nach unten zeigt.
2.
Montieren Sie den mittleren Verbindungsrahmen (13) an den hinteren Stützrahmen (7) mit
insgesamt vier M10*70 Bolzen (16), acht Ø10 Unterlegscheiben (9) und vier M10 Muttern (11).
3.
Montieren Sie den oberen Verbindungsrahmen
(14) an den hinteren Stützrahmen (7) mit
insgesamt sechs M10*70 Bolzen (16), zwölf Ø10
Unterlegscheiben (9) und sechs M10 Muttern
(11).
4.
Montieren Sie zwei Umlenkrollenhalterungen
(15) an den linken Abdeckungen (2 & 3) mit vier
M10*25 Bolzen (17), acht Ø10 Unterlegscheiben
(9) und vier M10 Muttern (11).
5.
Montieren Sie zwei Umlenkrollenhalterungen
(15) an den rechten Abdeckungen (5 & 6) mit vier
M10*25 Bolzen (17), acht Ø10 Unterlegscheiben
(9) und vier M10 Muttern (11).
17
