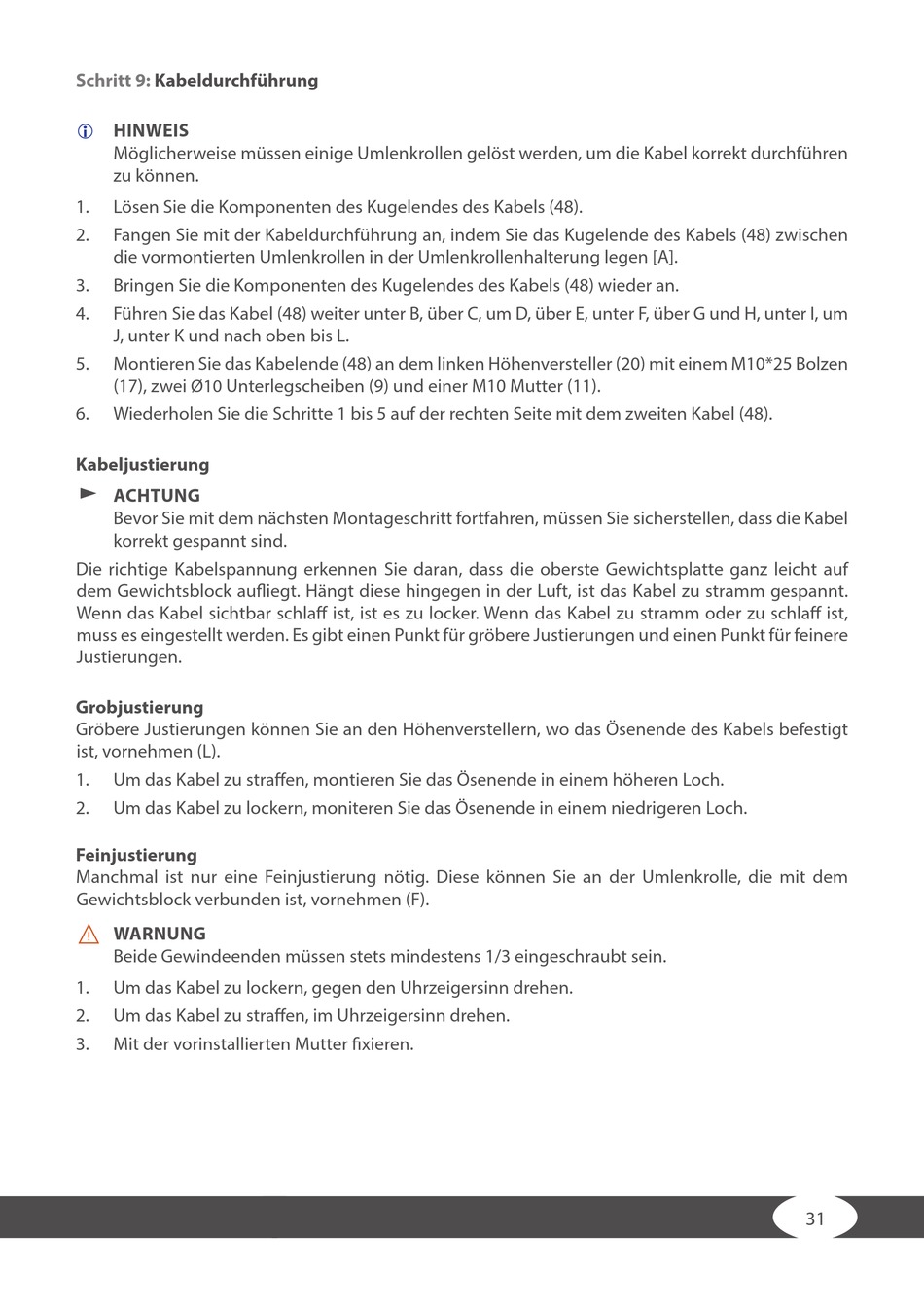

Schritt 9:
Kabeldurchführung
HINWEIS
Möglicherweise müssen einige Umlenkrollen gelöst werden, um die Kabel korrekt durchführen
zu können.
1.
Lösen Sie die Komponenten des Kugelendes des Kabels (48).
2.
Fangen Sie mit der Kabeldurchführung an, indem Sie das Kugelende des Kabels (48) zwischen
die vormontierten Umlenkrollen in der Umlenkrollenhalterung legen [A].
3.
Bringen Sie die Komponenten des Kugelendes des Kabels (48) wieder an.
4.
Führen Sie das Kabel (48) weiter unter B, über C, um D, über E, unter F, über G und H, unter I, um
J, unter K und nach oben bis L.
5.
Montieren Sie das Kabelende (48) an dem linken Höhenversteller (20) mit einem M10*25 Bolzen
(17), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11).
6.
Wiederholen Sie die Schritte 1 bis 5 auf der rechten Seite mit dem zweiten Kabel (48).
Kabeljustierung
ACHTUNG
Bevor Sie mit dem nächsten Montageschritt fortfahren, müssen Sie sicherstellen, dass die Kabel
korrekt gespannt sind.
Die richtige Kabelspannung erkennen Sie daran, dass die oberste Gewichtsplatte ganz leicht auf
dem Gewichtsblock aufl iegt. Hängt diese hingegen in der Luft, ist das Kabel zu stramm gespannt.
Wenn das Kabel sichtbar schlaff ist, ist es zu locker. Wenn das Kabel zu stramm oder zu schlaff ist,
muss es eingestellt werden. Es gibt einen Punkt für gröbere Justierungen und einen Punkt für feinere
Justierungen.
Grobjustierung
Gröbere Justierungen können Sie an den Höhenverstellern, wo das Ösenende des Kabels befestigt
ist, vornehmen (L).
1.
Um das Kabel zu straff en, montieren Sie das Ösenende in einem höheren Loch.
2.
Um das Kabel zu lockern, moniteren Sie das Ösenende in einem niedrigeren Loch.
Feinjustierung
Manchmal ist nur eine Feinjustierung nötig. Diese können Sie an der Umlenkrolle, die mit dem
Gewichtsblock verbunden ist, vornehmen (F).
⚠
WARNUNG
Beide Gewindeenden müssen stets mindestens 1/3 eingeschraubt sein.
1.
Um das Kabel zu lockern, gegen den Uhrzeigersinn drehen.
2.
Um das Kabel zu straff en, im Uhrzeigersinn drehen.
3.
Mit der vorinstallierten Mutter fi xieren.
31
