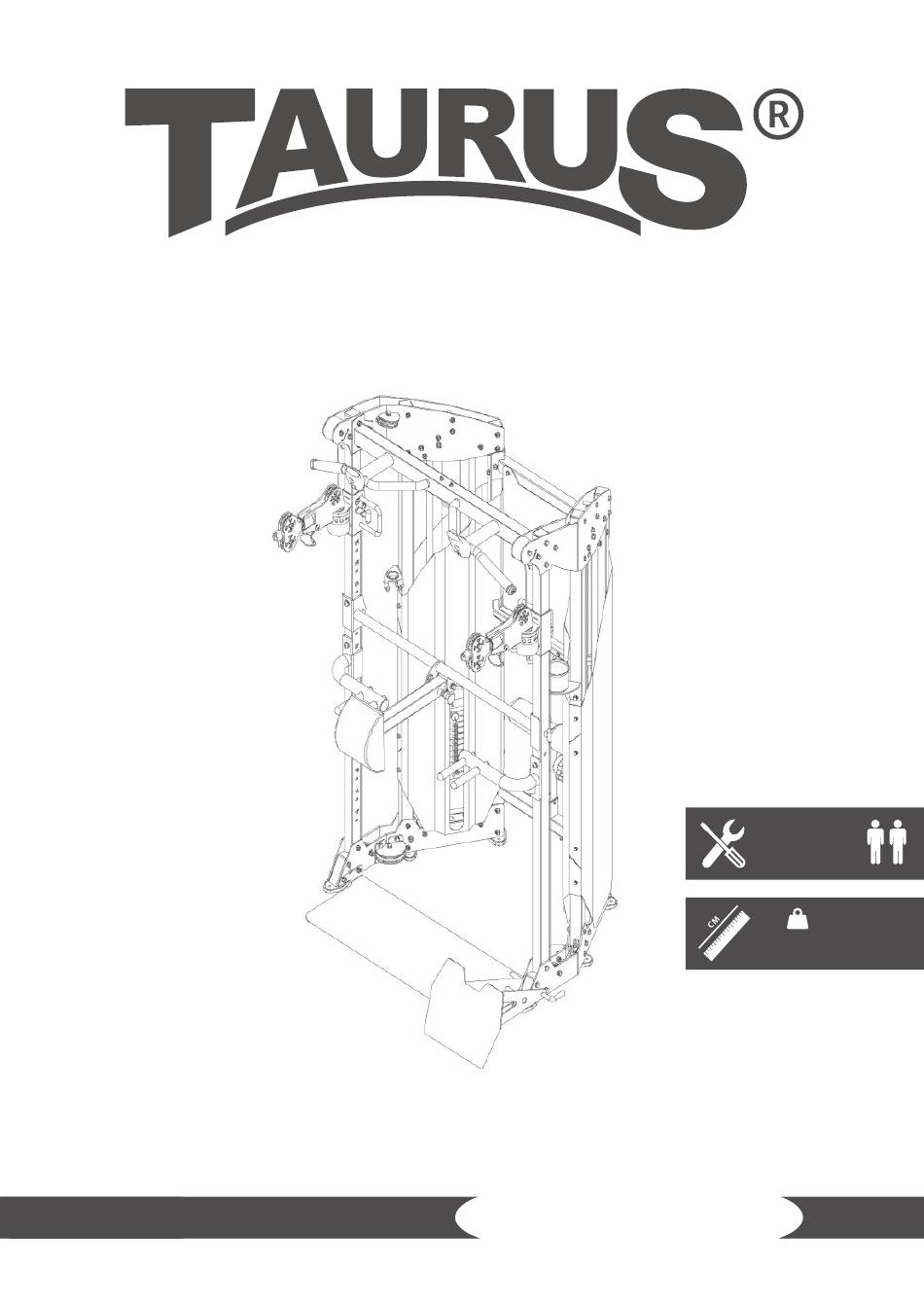

Montage- und Bedienungsanleitung
~ 270 Min.
298/358 kg
L 124 | B 143 | H 214
FSTFMS25.01.01
Art.-Nr. TF-MS25

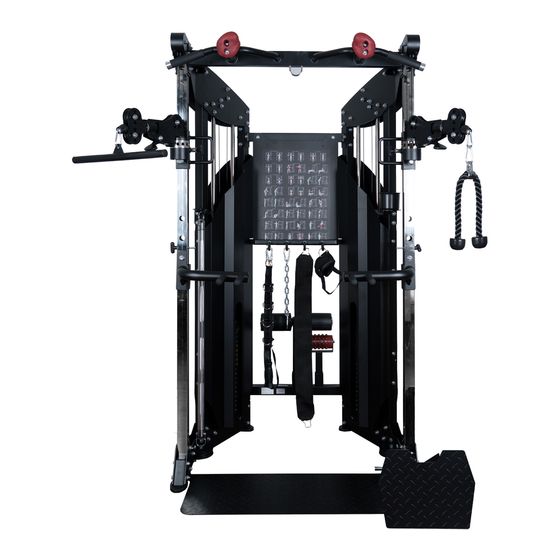

Taurus
TF-
MS25 Pro

Werbung

loading

Inhaltszusammenfassung für Taurus MS25 Pro

  • Seite 1 Montage- und Bedienungsanleitung ~ 270 Min. 298/358 kg L 124 | B 143 | H 214 FSTFMS25.01.01 Art.-Nr. TF-MS25 Taurus MS25 Pro...
  • Seite 2 MS25 Pro...
  • Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau LAGERUNG UND TRANSPORT Allgemeine Hinweise FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise Störungen und Fehlerdiagnose Wartungs- und Inspektionskalender ENTSORGUNG ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT...
  • Seite 4 MS25 Pro...
  • Seite 5 Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung...
  • Seite 6 Eigentümer (Person, die die gesetzliche Verantwortung trägt) speziell geregelt ist, vorgesehen. Klasse H (Heimbereich): Verwendung im Heimbereich. Diese stationären Trainingsgeräte sind für die Verwendung in privaten Heimstätten vorgesehen, in denen der Zugang zum Trainingsgerät durch den Eigentümer geregelt ist (Person, die die gesetzliche Verantwortung trägt). MS25 Pro...
  • Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
  • Seite 8 Anzahl der Gewichtsblöcke: Anzahl der Gewichtsplatten: 12 + 1 / 19 + 1 Gewicht einer einzelnen Gewichtsplatte: 4,5 kg Kabellänge: 733 cm Durchmesser der Umlenkrollen: 50 mm, 92 mm, 127 mm Übersetzungsverhältnis: Maximales Benutzergewicht (Dip Bar, Klimmzugstange): 150 kg Verwendungsklasse: MS25 Pro...
  • Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
  • Seite 10 Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. Für die Verwendungsklasse S darf das Gerät nur in Bereichen benutzt werden, in denen Zugang, Beaufsichtigung und Kontrolle speziell vom Besitzer geregelt ist. MS25 Pro...
  • Seite 11 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
  • Seite 12 6 - Untere Abdeckung, außen rechts innen rechts 7 - Hinterer Stützrahmen (2x) 8 - Standfuß (2x) 12 - Unterer Verbindungsrahmen 14 - Oberer Verbindungsrahmen 13 - Mittlerer Verbindungsrahmen 15 - Umlenkrollenhalterung 19 - Verstellrahmen (2x) 18 - Fußplatte (4x) MS25 Pro...
  • Seite 13 20 - Rechter Höhenversteller 21 - Linker Höhenversteller 23 - Führungsstange (4x) 24 - Untere Halterung (2x) 26 - Abstandsstück (4x) 27 - Gummipuff er (4x) 30 - Stift (2x) 29 - Gewichtsschwert (2x) 28 - Gewichtsplatten und obere Gewichtsplatte (12/19x +1) 56 - Magnetischer Stift (2x) 32 - Obere Abdeckung,...
  • Seite 14 49 - Innere Abdeckung, rechts 45 - Umlenkrolle mit Halterung (2x) 50 - Äußere Abdeckung, rechts 51 - Äußere Abdeckung, links 55 - Haken (4x) 57 - Halterung für kurze Stange 52 - Innere Abdeckung, links 59 - Dip bar, links MS25 Pro...
  • Seite 15 60 - Dip bar, rechts 61 - Verbindungsstange 62 - Fußstützrahmen 63 - Fußablage 64 - Verlängerungsstück 67 - Achse 65 - Beinaufsatz 66 - Massagerollenaufsatz 71 - L-förmiger Stift 68 - Polster 69 - Polsterrahmen 76 - T-förmiger Stift 79 - Lange Stange 77 - Latzugstange 78 - Kurze Stange...
  • Seite 16 Stützrahmen (7) mit vier M10*75 Bolzen (10), acht Ø10 Unterlegscheiben (9) und vier M10 Muttern (11). Montieren Sie einen Standfuß (8) an den linken Abdeckungen (2 & 3) mit einem M10*75 Bolzen (10), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11). MS25 Pro...
  • Seite 17 Montieren Sie einen Standfuß (8) an den rechten Abdeckungen (5 & 6) mit einem M10*75 Bolzen (10), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11). Schritt 2: Montage der Verbindungsrahmen und der Umlenkrollenhalterungen  HINWEIS Ziehen Sie die Bolzen und Muttern noch nicht fest an. Montieren Sie den unteren Verbindungsrahmen (12) an den hinteren Stützrahmen (7) mit insgesamt sechs M10*70 Bolzen (16), zwölf Ø10 Unterlegscheiben (9) und sechs M10 Muttern (11).
  • Seite 18 MS25 Pro...
  • Seite 19 Schritt 3: Montage der Verstellrahmen und der Höhenversteller  HINWEIS Achten Sie darauf, dass die Verstellrahmen und Höhenversteller entsprechend der Zeichnungen korrekt ausgerichtet sind. Die Skalierungen an den Verstellrahmen müssen nach innen zeigen. Ziehen Sie die Bolzen und Muttern noch nicht fest an. Schieben Sie den rechten und linken Höhenversteller (20 &...
  • Seite 20 MS25 Pro...
  • Seite 21 Schritt 4: Montage der Führungsstangen Montieren Sie jeweils zwei Führungsstangen (23) an jeder unteren Halterung (24) mit zwei M10*20 Bolzen (25) und zwei Ø10 Unterlegscheiben (9). Ziehen Sie diese Bolzen fest an. Montieren Sie die eine untere Halterung (24) an den linken Abdeckungen (2 & 3) mit zwei M10*75 Bolzen (10), vier Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11).
  • Seite 22 MS25 Pro...
  • Seite 23 Schritt 5: Montage der Gewichtsblöcke  HINWEIS Es wird empfohlen, erst den einen Gewichtsblock zu montieren und dann den Vorgang auf der anderen Seite zu wiederholen. Diese Kraftstation ist mit einem leichteren und einen schwereren Gewichtsblock erhältlich. Falls Sie den schwereren Gewichtsblock (19 + 1 Gewichtsplatten) erworben haben, montieren Sie nicht die Abstandsstücke (26).
  • Seite 24 Abb. A: Montage des leichteren Gewichtsblocks mit den Abstandsstücken (26). 27 27 Abb. B: Untere Montage des schwereren Gewichtsblocks ohne Abstandsstücke (26). MS25 Pro...
  • Seite 25 Schritt 6: Montage der oberen Abdeckungen Montieren Sie die linke innere und äußere Abdeckung (32 & 33) an dem mittleren Stützrahmen (4) und hinteren Stützrahmen (7) mit insgesamt sechs M10*75 Bolzen (10), zwölf Ø10 Unterlegscheiben (9) und sechs M10 Muttern (11). Montieren Sie die rechte innere und äußere Abdeckung (35 &...
  • Seite 26 MS25 Pro...
  • Seite 27 Schritt 7: Montage der Klimmzugstangeneinheit Montieren Sie die Klimmzugstangeneinheit (37) an den linken Abdeckungen (32 & 33) und rechten Abdeckungen (34 & 35) mit insgesamt sechs M10*80 Bolzen (22), zwölf Unterlegscheiben (9) Ø10 und sechs M10 Muttern (11).
  • Seite 28 MS25 Pro...
  • Seite 29 Schritt 8: Montage der Umlenkrollen Montieren Sie eine Umlenkrolle (42) an dem vorderen Teil der oberen linken Abdeckungen (32 & 33) mit einem M10*80 Bolzen (22), zwei Hülsen (43), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11) [Abb. A]. Montieren Sie zwei Umlenkrollen (41) und eine Umlenkrolle (42) an den oberen linken Abdeckungen (32 &...
  • Seite 30 Linke Seite Abb. A Abb. C Rechte Seite Abb. B Abb. D MS25 Pro...
  • Seite 31 Schritt 9: Kabeldurchführung  HINWEIS Möglicherweise müssen einige Umlenkrollen gelöst werden, um die Kabel korrekt durchführen zu können. Lösen Sie die Komponenten des Kugelendes des Kabels (48). Fangen Sie mit der Kabeldurchführung an, indem Sie das Kugelende des Kabels (48) zwischen die vormontierten Umlenkrollen in der Umlenkrollenhalterung legen [A].
  • Seite 32 MS25 Pro...
  • Seite 33 Schritt 10: Montage der Abdeckungen für die Gewichtsblöcke  HINWEIS Montieren Sie die Abdeckungen erst lose und ziehen Sie die Bolzen am Ende dieses Montageschrittes fest an. Montieren Sie die linken Abdeckungen (51 & 52) mit insgesamt acht M8*20 Bolzen (53), acht Ø8 Federscheiben (54) und acht Ø8 Unterlegscheiben (40).
  • Seite 34 MS25 Pro...
  • Seite 35 Schritt 11: Montage der hinteren Abdeckung und der Halterungen Montieren Sie die hintere Abdeckung (38) an dem oberen Verbindungsrahmen (14) und an dem mittleren Verbindungsrahmen (13) mit vier M8*16 Bolzen (39) und vier Ø8 Unterlegscheiben (40). Montieren Sie die Halterung für die kurze Stange (57) an dem einen mittleren Stützrahmen (4) mit zwei M10*25 Bolzen (17), zwei Ø10 Federscheiben (58) und zwei Ø10 Unterlegscheiben (9).
  • Seite 36 MS25 Pro...
  • Seite 37 Schritt 12: Montage der Fußablage und der Polster Montieren Sie die Fußablage (63) an dem Fußstützrahmen (62) mit zwei M10*45 Bolzen (72), vier Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11). Montieren Sie den Fußstützrahmen (62) an den rechten unteren Abdeckungen (5 & 6) mit dem L-förmigen Stift (71).
  • Seite 38 MS25 Pro...
  • Seite 39 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
  • Seite 40 Quietsch- & Lose oder zu feste schmieren* Knackgeräusche Schraubenverbindung Kabelverlauf kontrollieren Schiefer Untergrund Gerät ausrichten Gerät wackelt Lose Schraubenverbindung Schrauben nachziehen Gewichtsaufnahmen/ Führungsstangen schmieren* Führungsstangen trocken Zug schwergängig Kabelverlauf kontrollieren Kabelführung Fehlerhaft * Mit einem fettfreien Silikonöl oder Silikonspray. MS25 Pro...
  • Seite 41 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Vierteljährlich Kabel Schraubenverbindungen Rollen und Seilführung Gleitschienen/Führungsstangen Polster Legende: R = Reinigen;...
  • Seite 42 Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Trizepstau Gewichtsblockerweiterung MS25 Pro...
  • Seite 43 Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Kraftstation Modellbezeichnung: Taurus MS25 Pro Artikelnummer: TF-MS25...
  • Seite 44 M10*70 hexagon bolt M10*25 ground plate selector frame sliding frame right sliding frame left hexagon bolt M10*80 guide rod fixed pedestal lower hexagon bolt M10*20 support tube rubber block weight plate 4.5 kg 12/19+1 (2x) selector rod MS25 Pro...
  • Seite 45 fixed pedestal upper upper inner plate left upper outer plate left upper outer plate right upper inner plate right cover tube chin up bar board hexagon bolt M8*16 washer Φ8 pulley Φ50 pulley Φ92 powder metallurgy sleeve pulley Φ127 pulley with bracket hexagon bolt M10*45 hexagon bolt...
  • Seite 46 M8*25 L shape pin screw M10*45 screw M12*25 spring washer Φ12 washer Φ12 T shape pin Φ10*85 long bar short bar ship rod ankle cuff triceps rope hand holder snap hook chain belt sling trainer cup holder MS25 Pro...
  • Seite 47 Explosionszeichnung...
  • Seite 48 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
  • Seite 49 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
  • Seite 50 Sie unserer Homepage: Sie unserer Homepage: https://stg.fi t/statit6 https://stg.fi t/statitb https://stg.fi t/statit9 Auf dieser Webseite fi nden Sie eine detaillierte Übersicht inkl. Anschrift und Öff nungszeiten für alle Filialen der Fitshop Group im In- sowie im Ausland: www.Fitshop.de/fi lialen MS25 Pro...
  • Seite 51 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/fi tshopgroup der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
  • Seite 52 Notizen MS25 Pro...
