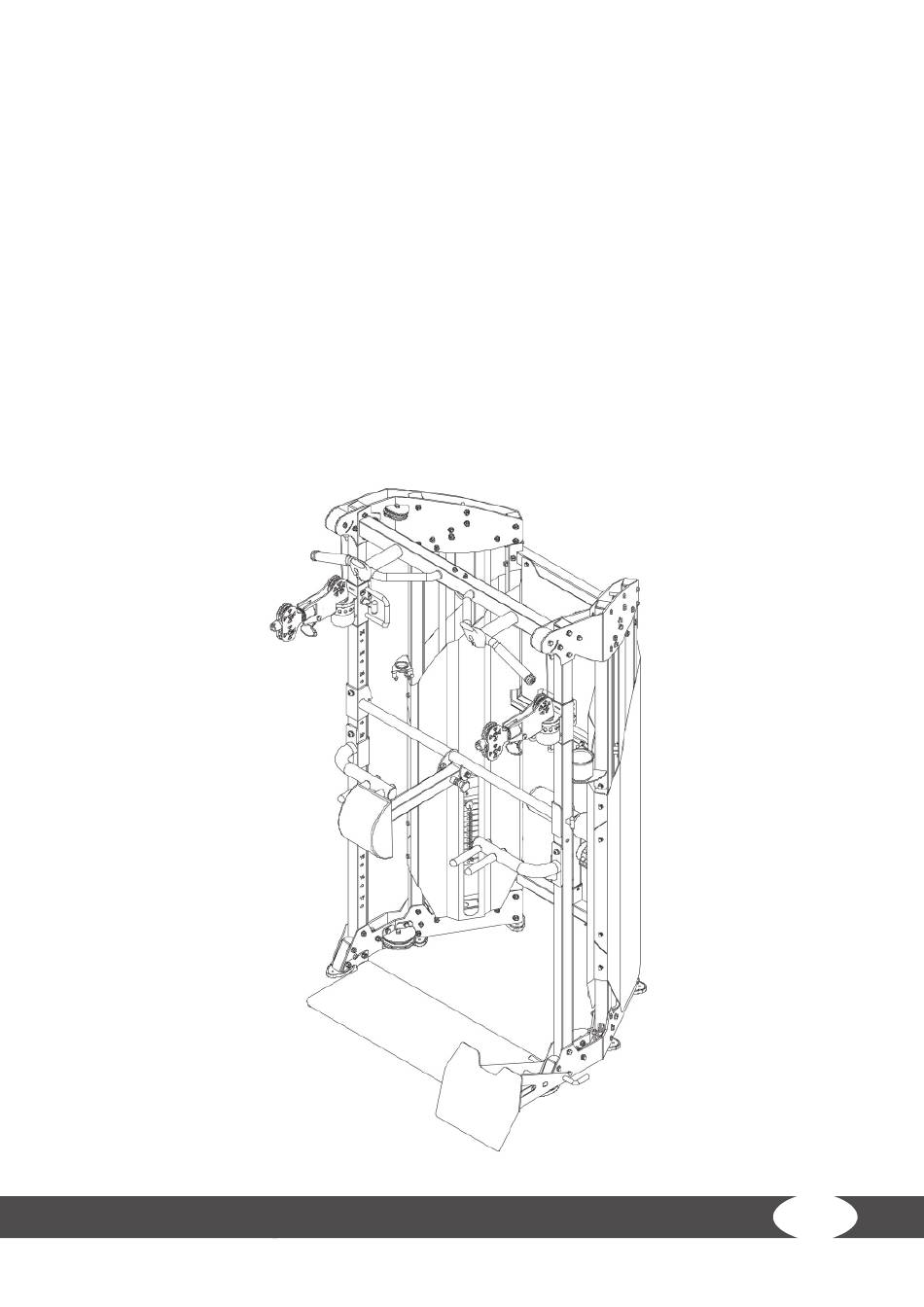

Schritt 12:
Montage der Fußablage und der Polster
1.
Montieren Sie die Fußablage (63) an dem Fußstützrahmen (62) mit zwei M10*45 Bolzen (72),
vier Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11).
2.
Montieren Sie den Fußstützrahmen (62) an den rechten unteren Abdeckungen (5 & 6) mit dem
L-förmigen Stift (71).
3.
Montieren Sie die linke und rechte Dip-Bar (59 & 60) an den Verstellrahmen (19).
4.
Montieren Sie Beinaufsatz (65) und den Massagerollenaufsatz (66) an dem unteren
Verbindungsrahmen (12).
5.
Montieren Sie das Verlängerungsstück (64) an der Verbindungsstange (61) mit zwei M12*25
Bolzen (73), zwei Ø12 Federscheiben (74), zwei Ø12 Unterlegscheiben (75) und einer Achse (67).
6.
Montieren Sie das Polster (68) an dem Polsterrahmen (69) mit vier M8*25 Bolzen (70), vier Ø8
Federscheiben (54) und vier Ø8 Unterlegscheiben (40).
7.
Schieben Sie den Polsterrahmen (69) in das Verlängerungsstück (64).
8.
Montieren Sie die Verbindungsstange (61) an den Verstellrahmen (19) mit dem T-förmigen Stift
(76).
