2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
+
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform.
Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert
werden.
+
Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im
Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B. Smartphone, Tablet oder PC)
zu öff nen. Dort haben Sie die Möglichkeit, näher heranzuzoomen. Bitte beachten Sie dabei,
dass das Programm Adobe Acrobat Reader auf Ihrem Endgerät installiert sein muss, um die
Datei öff nen zu können.

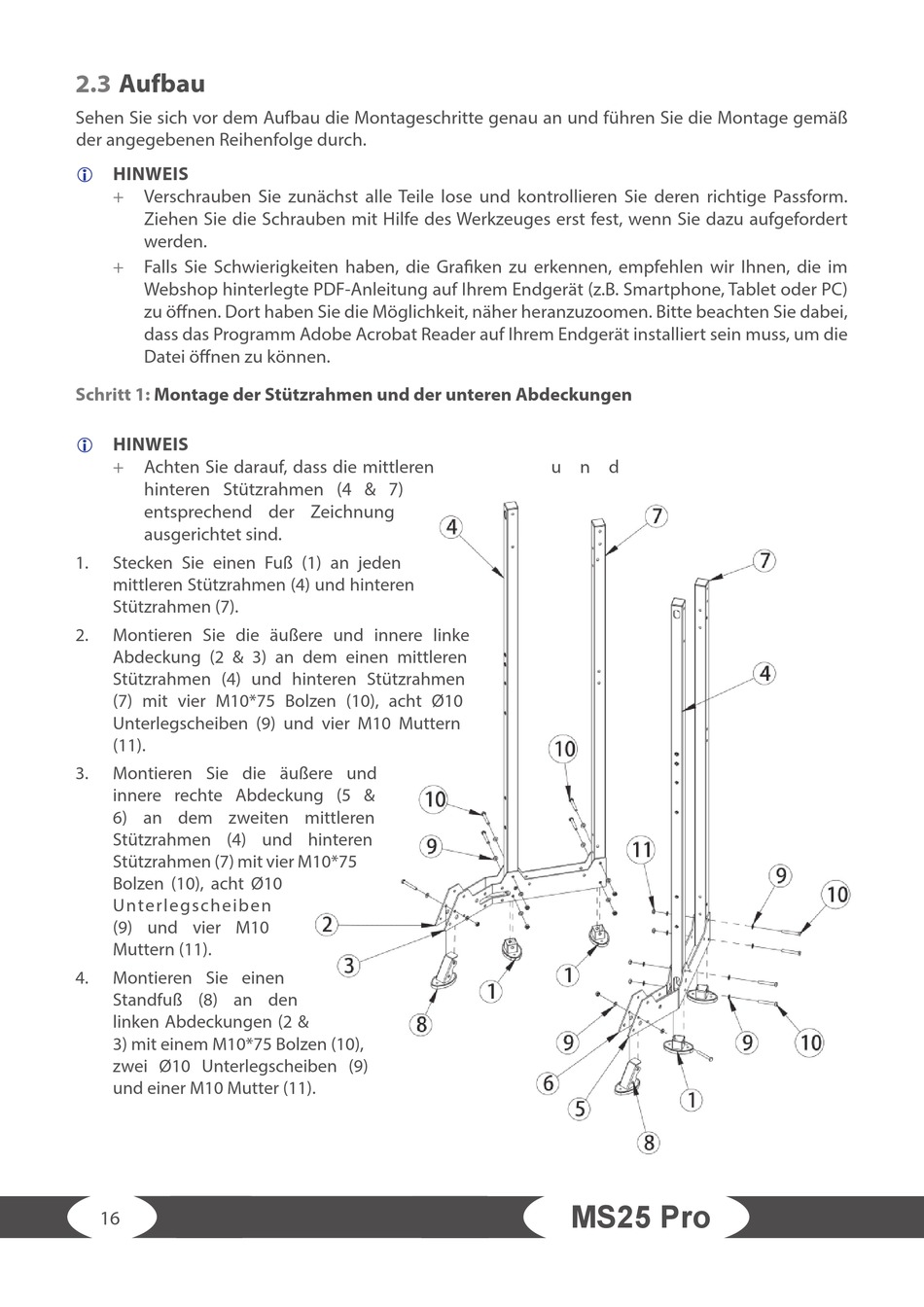

Schritt 1:
Montage der Stützrahmen und der unteren Abdeckungen
HINWEIS
+
Achten Sie darauf, dass die mittleren
hinteren Stützrahmen (4 & 7)
entsprechend der Zeichnung
ausgerichtet sind.
1.
Stecken Sie einen Fuß (1) an jeden
mittleren Stützrahmen (4) und hinteren
Stützrahmen (7).
2.
Montieren Sie die äußere und innere linke
Abdeckung (2 & 3) an dem einen mittleren
Stützrahmen (4) und hinteren Stützrahmen
(7) mit vier M10*75 Bolzen (10), acht Ø10
Unterlegscheiben (9) und vier M10 Muttern
(11).
3.
Montieren Sie die äußere und
innere rechte Abdeckung (5 &
6) an dem zweiten mittleren
Stützrahmen (4) und hinteren
Stützrahmen (7) mit vier M10*75
Bolzen (10), acht Ø10
Unterlegscheiben
(9) und vier M10
Muttern (11).
4.
Montieren Sie einen
Standfuß (8) an den
linken Abdeckungen (2 &
3) mit einem M10*75 Bolzen (10),
zwei Ø10 Unterlegscheiben (9)
und einer M10 Mutter (11).
16
u n d
MS25 Pro
