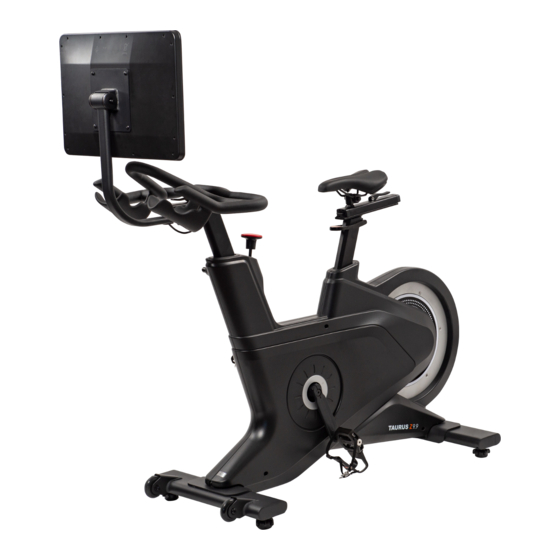

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 60 Min. 64 kg L 153 | B 52 | H 158 TFZ99PRO15.01.07 Art.-Nr. TF-Z99PRO-15 Taurus Smart Bike Z9.9 Pro...
- Seite 2 Z9.9 Pro...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Weitere Funktionen Programme 3.4.1 Quick-Start Programm/Zielprogramm 3.4.2 Voreingestellte Programme 3.4.3 Intervallprogramm 3.4.4 Herzfrequenzgesteuerte Programme 3.4.5 Wattprogramm 3.4.6 Virtuelle Strecken Multimedia und Softwareupdates Bluetooth und Fitness-Apps LAGERUNG UND TRANSPORT Allgemeine Hinweise...
- Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT Z9.9 Pro...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 ALLGEMEINE INFORMATIONEN Technische Daten TFT - Anzeige von Geschwindigkeit in km/h Trittfrequenz (Umdrehungen pro Minute) Trainingszeit in min Trainingsstrecke Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung des Brustgurtes) Watt Bremssystem: Elektrische Magnetbremse Widerstandsstufen: 32 Stufen Schwungmasse: 15 kg Wattangaben Min. und Max. Watt bei 60 RPM: 25-330 W Min.
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 ⚠ VORSICHT Achten Sie darauf, dass falls Verstellvorrichtungen vorstehen gelassen werden, diese die Bewegung des Benutzers behindern können. ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öff nungen des Gerätes gesteckt werden. Um das Gerät vor der Benutzung durch unbefugte Dritte zu schützen, entfernen Sie bei Nichtgebrauch immer das Netzkabel und verstauen Sie dieses an einem sicheren und für Unbefugte (z.
- Seite 11 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 12 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 13 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 14 Montage- und Bedienungsanleitung B-1 / E-1 C / O-1 D-1 / P-11 L-35L / L35R M / N L / R Z9.9 Pro...
- Seite 15 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 16 Schritt 2: Montage der Pedale Schrauben Sie das rechte Pedal (L-35R) im Uhrzeigersinn in das Gewinde der Pedalachse, das an der rechten Seite des Hauptrahmens (L) angebracht ist. Schrauben Sie das linke Pedal (L-35L) gegen den Uhrzeigersinn in das Gegengewinde der Pedalachse, das an der linken Seite des Hauptrahmens (L) angebracht ist.
- Seite 17 Schritt 3: Montage der Sattelstange und des Sattels Stecken Sie die Sattelstange (O-1) in die entsprechende Aufnahme des Hauptrahmens (L). Stecken Sie den Sattel (P-11) auf die Sattelstange (O-1). Ziehen Sie die vormontierte Schraubenverbindung an der Unterseite des Sattels (P-11) mit dem Werkzeug fest.
- Seite 18 Schritt 4: Montage des Lenkers Entfernen Sie die vormontierte Schraube (C-2) und die Platte (C-5). Lösen Sie den Hebel (B-5) und schieben Sie die Lenkerschiene (B-4) heraus. Befestigen Sie den Lenker (B-1) an der Lenkerschiene (B-4) mit zwei Sechskantschrauben (Q-3) mit dem Werkzeug (Abb.1).
- Seite 19 Schritt 5: Montage des Konsolenmastes und der Lenkerstange Teil 1 Führen Sie das Kabel (C-3) des Konsolenmastes (E-1) durch die Lenkerstange (C). ACHTUNG Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen. Montieren Sie den Konsolenmast (E-1) an der Lenkerstange (C) mit zwei Innensechskantschrauben (Q-7) und zwei fl achen Unterlegscheiben (Q-8).
- Seite 20 Schritt 6: Montage des Konsolenmastes und der Lenkerstange Teil 2 Verbinden Sie die Kabel C-3 und L-12 miteinander. ACHTUNG Achten Sie darauf, dass Sie die Kabel bei dem folgenden Schritt nicht einklemmen. Stecken Sie die Lenkerstange (C) in die entsprechende Aufnahme des Hauptrahmens (L). Fixieren Sie die Lenkerstange (C), indem Sie die Kurbel an der rechten Seite oben am Hauptrahmen (L) im Uhrzeigersinn drehen.
- Seite 21 Schritt 7: Montage der Konsolenhalterung Montieren Sie die Konsolenhalterung (D-1) an dem Konsolenmast (E-1) mit einer Innensechskantschraube (Q-5), zwei Schraubenabdeckungen (Q-4) und einer Mutter (Q-6). Ziehen Sie die Schraubenverbindung mit den Werkzeugen fest.
- Seite 22 Schritt 8: Montage der Konsole Lösen Sie die vier vormontierten Schrauben auf der Rückseite der Konsole (A-1). Verbinden Sie das Kabel der Konsole (A) mit seinem entsprechenden Gegenstück des Konsolenmastes (E-1). ACHTUNG Achten Sie darauf, dass Sie die Kabel bei dem folgenden Schritt nicht einklemmen. Montieren Sie die Konsole (A) an der Konsolenhalterung (D-1) mit den zuvor gelösten Schrauben (A-1).
- Seite 23 Schritt 9: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der beiden Stellschrauben unter dem Hauptrahmen stabilisieren. Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube unter den Standfüßen. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben.
- Seite 24 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Beginnen Sie Ihr Training stets mit einer niedrigen Belastung und steigern Sie diese gleichmäßig und schonend.
- Seite 25 Anzeige der derzeitigen Herzfrequenz Anzeige der Herzfrequenz Anzeigebereich 0 - 230 Puls (Heart rate) HINWEIS Gerät verfügt über keine Handpulssensoren. Für Herzfrequenzmessung ist ein Brustgurt nötig. Anzeige der Wattzahl Watt (WATT) Anzeigebereich 0-999 Anzeige der Herzfrequenzzonen HR Zone Anzeigebereiche: sehr leicht, leicht, mäßig, hart, maximum Anzeige des BAI-Wertes Anzeigebereich 0 - 999 Anzeige der derzeitigen Umdrehungen pro Minute (RPM)
- Seite 26 Weitere Funktionen Einstellungen Hier fi nden Sie sämtliche Einstellungsmöglichkeiten. Lautstärke Hier können Sie die Lautstärke anpassen. Helligkeit Hier können Sie die Helligkeit anpassen. Hier können Sie das Datum oder die aktuelle Zeitzone Datum & Uhrzeit anpassen. Hier können Sie die Konsole mit einem WLAN-Netzwerk WLAN verbinden.
- Seite 27 Programme Es stehen Ihnen eine Vielzahl an Programmen zur Verfügung. Hierzu zählen: Quick Start Programm: Zielprogramm: Voreingestellte Programme: Intervallprogramm: Herzfrequenzprogramme: Wattprogramm: Außerdem ist es Ihnen möglich per Google Maps eigene virtuelle Trainingsstrecken festzulegen.
- Seite 28 3.4.1 Quick-Start Programm/Zielprogramm Tippen Sie im Hauptmenü auf QUICK START. Legen Sie die Werte für die gewünschte Strecke, Zeit und/oder Kalorien für Ihr Training fest. HINWEIS Sie können einen oder mehrere Parameter festlegen. Die festgelegten Werte werden runter, die anderen entsprechend hoch gezählt.
- Seite 29 3.4.2 Voreingestellte Programme Tippen Sie im Hauptmenü auf PROGRAMS. Legen Sie die gewünschte Trainingszeit fest. Wählen Sie eines der 12 voreingestellten Programme (P1 - P12) aus. Um das Training starten, tippen Sie auf START. Sie können den Widerstand während des Trainings manuell anpassen. Um das Training zu pausieren, tippen Sie auf PAUSE.
- Seite 30 3.4.3 Intervallprogramm Tippen Sie im Hauptmenü auf INTERVAL. Legen Sie die Werte für die gewünschte Anzahl der Zyklen, Zeit, Widerstand und Umdrehungen pro Minute für Ihr Training fest. Um das Training starten, tippen Sie auf START. Das Training wird mit einem 1-minütigen Warm-Up eingeleitet Sie können den Widerstand während des Trainings manuell anpassen.
- Seite 31 3.4.4 Herzfrequenzgesteuerte Programme ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinfl ussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. HINWEIS Für dieses Programm wird ein kompatibler Brustgurt benötigt. Es stehen Ihnen insgesamt drei voreingestellte Herzfrequenzprogramme und ein weiteres zur individuellen Anpassung zur Verfügung (55 %, 75 %, 90 % Ihrer maximalen Herzfrequenz und TAG PULSE).
- Seite 32 HINWEIS Sollte die Konsole für 30 Sekunden lang keinen Puls empfangen, wird das Programm automatisch beendet. Um das Training zu pausieren, tippen Sie auf PAUSE. Um das Training zu beenden, tippen Sie auf STOP. → Nach Beendigung des Trainings wird Ihnen eine Zusammenfassung der erfassten Trainingsparameter angezeigt.
- Seite 33 3.4.5 Wattprogramm Tippen Sie im Hauptmenü auf CONSTANT POWER. Legen Sie die Werte für die gewünschte Traningszeit, Zielwattwert und Zieltrittfrequenz für Ihr Training fest. Um das Training starten, tippen Sie auf START. Die Widerstandsstufe wird anhand des angebenen Wattwertes entsprechend automatisch angepasst. nd au Um das Training zu pausieren, tippen Sie auf das folgende Symbol Um das Training zu beenden, tippen Sie auf das folgende Symbol...
- Seite 34 3.4.6 Virtuelle Strecken Tippen Sie im Hauptmenü auf MAP YOUR ROUTE. Nachdem Sie diesen Modus gestartet haben, müssen Sie Ihre aktuelle Position bestimmen. Tippen Sie hierfür auf das folgende Symbol Um zu der weltweiten Google Maps Ansicht zu wechseln, tippen Sie auf das folgende Symbol ...
- Seite 36 Z9.9 Pro...
- Seite 37 Multimedia und Softwareupdates ACHTUNG Überprüfen Sie regelmäßig Ihre TFT-Konsole auf mögliche Softwareupdates. Sofern vorhanden, führen Sie die Updates unbedingt und zeitnah durch. Werden Updates über längere Zeit nicht durchgeführt, kann dies zu technischen Problemen der Konsole führen. Um die Funktionalität der vorinstallierten Apps gewährleisten zu können, müssen diese ebenfalls regelmäßig aktualisiert werden.
- Seite 38 Beispielübersicht einer App Übersicht der Apps und evt. Softwareupdates Z9.9 Pro...
- Seite 39 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 40 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 41 Störquellen beseitigen (z.B. Handy, WLAN, Rasenmäher- Störquellen im Raum Staubsaugerroboter, etc. …) ungeeigneter Brustgurt Geeigneten Brustgurt verwenden Position (siehe ZUBEHÖR-EMPFEHLUNG) Keine Pulsanzeige Brustgurtes falsch Brustgurt neu positionieren und/oder Brustgurt defekt oder Elektroden befeuchten Batterie leer Batterien wechseln Pulsanzeige defekt Prüfen ob Pulsanzeige per Handpuls möglich Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch.
- Seite 42 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Display Konsole Kunststoff abdeckungen Schrauben & Kabelverbindungen Pedale auf Festigkeit prüfen Legende: R = Reinigen;...
- Seite 43 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Indoor Bikes kann das zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und den Boden vor Schweiß schützt oder auch ein Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 44 Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Indoor Bike Modellbezeichnung: Smart Bike Z9.9 Pro 15 Artikelnummer: TF-Z99PRO-15 Z9.9 Pro...
- Seite 45 Teileliste Bezeichnung (ENG) Anz. Bezeichnung (ENG) Anz. Console Cover for belt pulley Screws Screws Front handlebar assembly Right crank (B-1~B-11) Hex. screw Handlebar Nylon nut Upper cover for slider Flywheel assembly Hex. Screw (G-1~G-13) Upper slider for front Flywheel handlebar Aluminum fl ywheel Pull pin Small belt pulley...
- Seite 46 Brake set L-13 Gear box Spring L-14 Screw Fixed spindle for brake L-15 Adjusting lever C-type L-16 Nylon nut Brake knob assembly L-17 Adjusting block for gear (K-1~K-14) Brake knob L-18 Holder sheet for adjusting lever Cover for brake knob L-19 Screw Brake bar...
- Seite 47 Transportation wheel for Set screw front stabilizer T-shaped fi xing sheet Cap for front stabilizer Briquetting for slider Allen bolt Hex. screw Flat washer P-10 Plastic strip for slider Nylon nut P-11 Seat N (N-1~N-2) Rear stabilizer assembly Hardware set Rear stabilizer (Q-1~Q-12) Cap for rear stabilizer...
- Seite 48 Explosionszeichnung Z9.9 Pro...
- Seite 50 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 51 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
