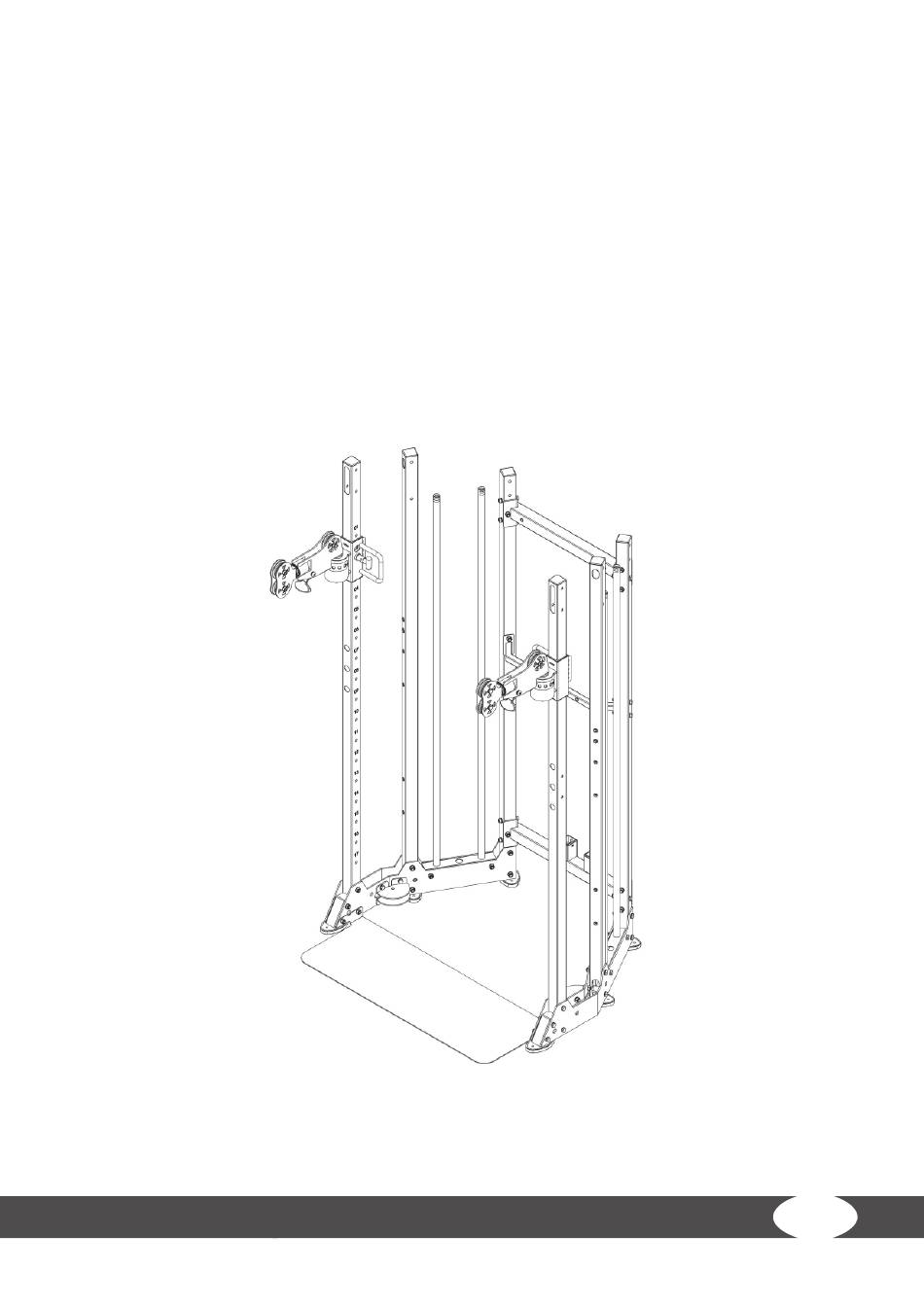

Schritt 4:
Montage der Führungsstangen
1.
Montieren Sie jeweils zwei Führungsstangen (23) an jeder unteren Halterung (24) mit zwei
M10*20 Bolzen (25) und zwei Ø10 Unterlegscheiben (9). Ziehen Sie diese Bolzen fest an.
2.
Montieren Sie die eine untere Halterung (24) an den linken Abdeckungen (2 & 3) mit zwei
M10*75 Bolzen (10), vier Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11).
3.
Montieren Sie die zweite untere Halterung (24) an den rechten Abdeckungen ( 5 & 6) mit zwei
M10*75 Bolzen (10), vier Ø10 Unterlegscheiben (9) und zwei M10 Muttern (11).
21
