Schritt 6:

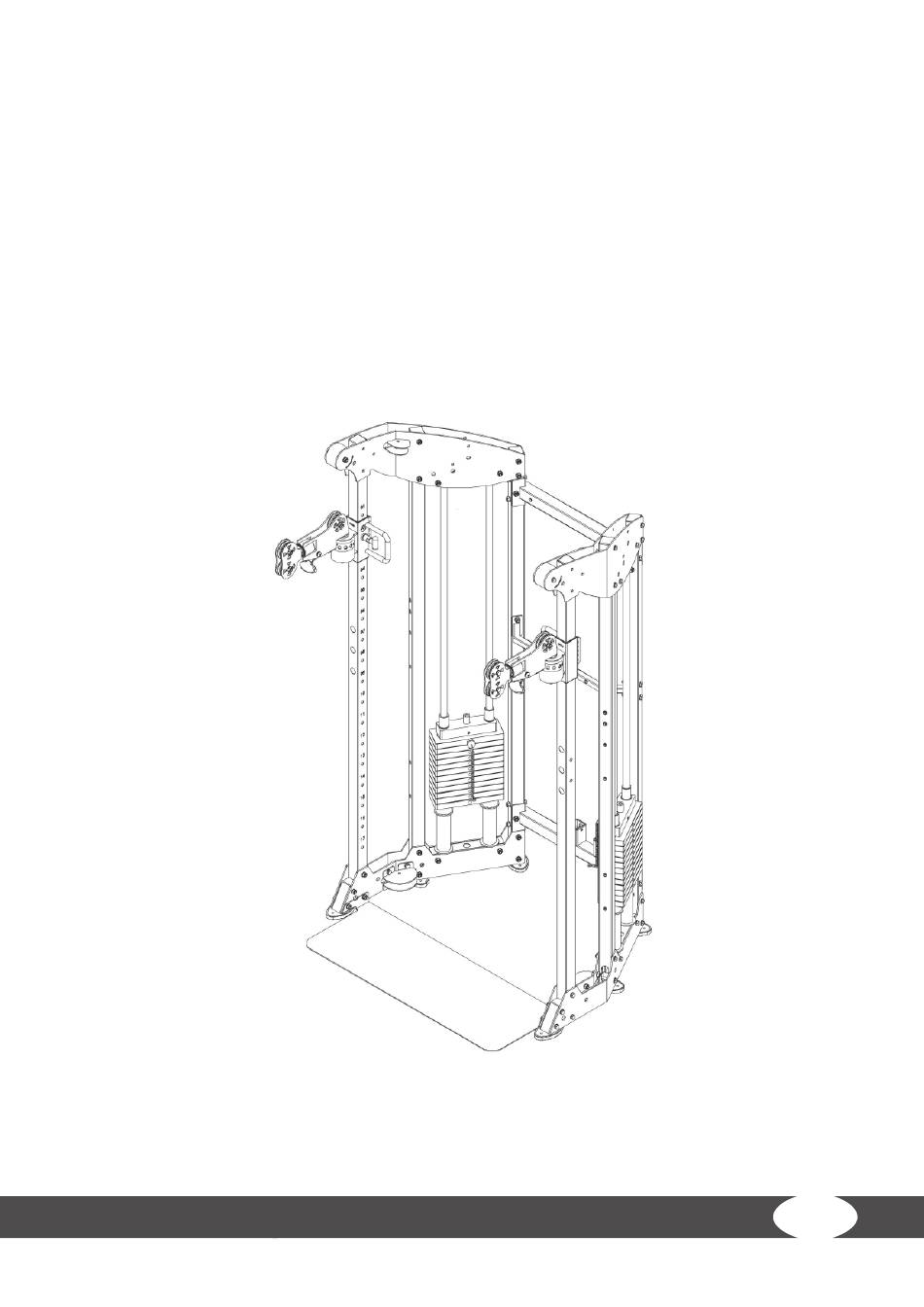

Montage der oberen Abdeckungen
1.
Montieren Sie die linke innere und äußere Abdeckung (32 & 33) an dem mittleren Stützrahmen
(4) und hinteren Stützrahmen (7) mit insgesamt sechs M10*75 Bolzen (10), zwölf Ø10
Unterlegscheiben (9) und sechs M10 Muttern (11).
2.
Montieren Sie die rechte innere und äußere Abdeckung (35 & 34) an dem zweiten mittleren
Stützrahmen (4) und hinteren Stützrahmen (7) mit insgesamt sechs M10*75 Bolzen (10), zwölf
Ø10 Unterlegscheiben (9) und sechs M10 Muttern (11).
3.
Montieren Sie ein Abdeckrohr (36) an den linken Abdeckungen (32 & 33) mit einem M10*75
Bolzen (10), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11).
4.
Montieren Sie ein weiteres Abdeckrohr (36) an den rechten Abdeckungen (35 & 34) mit einem
M10*75 Bolzen (10), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11).
