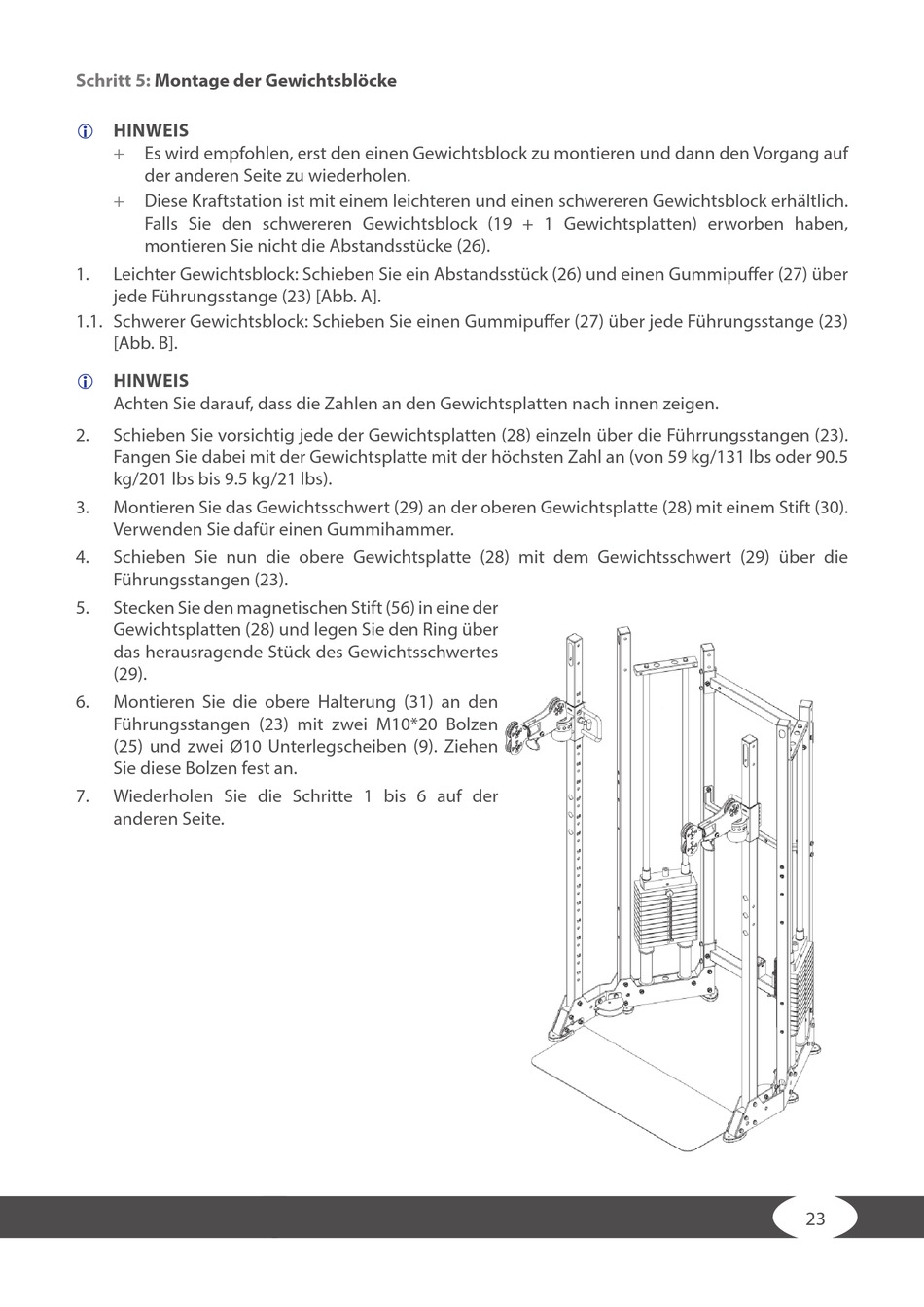

Schritt 5:
Montage der Gewichtsblöcke
HINWEIS
+
Es wird empfohlen, erst den einen Gewichtsblock zu montieren und dann den Vorgang auf
der anderen Seite zu wiederholen.
+
Diese Kraftstation ist mit einem leichteren und einen schwereren Gewichtsblock erhältlich.
Falls Sie den schwereren Gewichtsblock (19 + 1 Gewichtsplatten) erworben haben,
montieren Sie nicht die Abstandsstücke (26).
1.
Leichter Gewichtsblock: Schieben Sie ein Abstandsstück (26) und einen Gummipuff er (27) über
jede Führungsstange (23) [Abb. A].
1.1. Schwerer Gewichtsblock: Schieben Sie einen Gummipuff er (27) über jede Führungsstange (23)
[Abb. B].
HINWEIS
Achten Sie darauf, dass die Zahlen an den Gewichtsplatten nach innen zeigen.
2.
Schieben Sie vorsichtig jede der Gewichtsplatten (28) einzeln über die Führrungsstangen (23).
Fangen Sie dabei mit der Gewichtsplatte mit der höchsten Zahl an (von 59 kg/131 lbs oder 90.5
kg/201 lbs bis 9.5 kg/21 lbs).
3.
Montieren Sie das Gewichtsschwert (29) an der oberen Gewichtsplatte (28) mit einem Stift (30).
Verwenden Sie dafür einen Gummihammer.
4.
Schieben Sie nun die obere Gewichtsplatte (28) mit dem Gewichtsschwert (29) über die
Führungsstangen (23).
5.
Stecken Sie den magnetischen Stift (56) in eine der
Gewichtsplatten (28) und legen Sie den Ring über
das herausragende Stück des Gewichtsschwertes
(29).
6.
Montieren Sie die obere Halterung (31) an den
Führungsstangen (23) mit zwei M10*20 Bolzen
(25) und zwei Ø10 Unterlegscheiben (9). Ziehen
Sie diese Bolzen fest an.
7.
Wiederholen Sie die Schritte 1 bis 6 auf der
anderen Seite.
23
