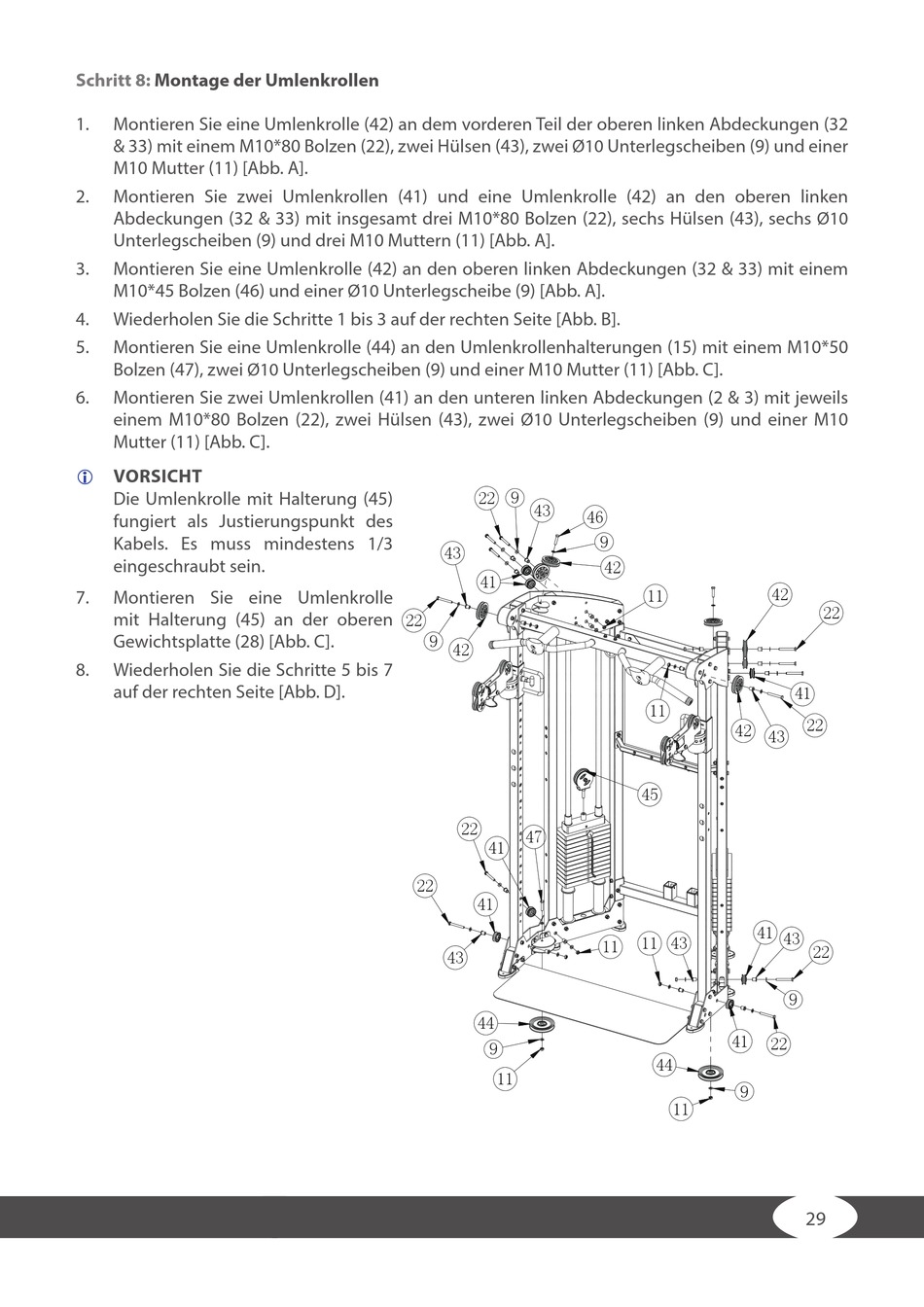

Schritt 8:
Montage der Umlenkrollen
1.
Montieren Sie eine Umlenkrolle (42) an dem vorderen Teil der oberen linken Abdeckungen (32
& 33) mit einem M10*80 Bolzen (22), zwei Hülsen (43), zwei Ø10 Unterlegscheiben (9) und einer
M10 Mutter (11) [Abb. A].
2.
Montieren Sie zwei Umlenkrollen (41) und eine Umlenkrolle (42) an den oberen linken
Abdeckungen (32 & 33) mit insgesamt drei M10*80 Bolzen (22), sechs Hülsen (43), sechs Ø10
Unterlegscheiben (9) und drei M10 Muttern (11) [Abb. A].
3.
Montieren Sie eine Umlenkrolle (42) an den oberen linken Abdeckungen (32 & 33) mit einem
M10*45 Bolzen (46) und einer Ø10 Unterlegscheibe (9) [Abb. A].
4.
Wiederholen Sie die Schritte 1 bis 3 auf der rechten Seite [Abb. B].
5.
Montieren Sie eine Umlenkrolle (44) an den Umlenkrollenhalterungen (15) mit einem M10*50
Bolzen (47), zwei Ø10 Unterlegscheiben (9) und einer M10 Mutter (11) [Abb. C].
6.
Montieren Sie zwei Umlenkrollen (41) an den unteren linken Abdeckungen (2 & 3) mit jeweils
einem M10*80 Bolzen (22), zwei Hülsen (43), zwei Ø10 Unterlegscheiben (9) und einer M10
Mutter (11) [Abb. C].
VORSICHT
Die Umlenkrolle mit Halterung (45)
fungiert als Justierungspunkt des
Kabels. Es muss mindestens 1/3
eingeschraubt sein.
7.
Montieren Sie eine Umlenkrolle
mit Halterung (45) an der oberen
Gewichtsplatte (28) [Abb. C].
8.
Wiederholen Sie die Schritte 5 bis 7
auf der rechten Seite [Abb. D].
29
